可3D打印小型遥控动力船体结构

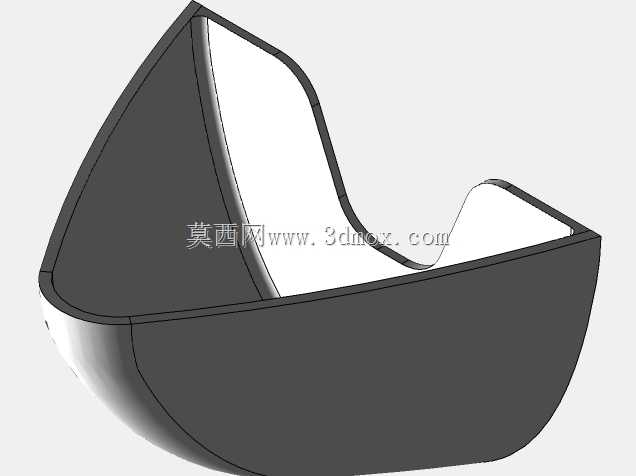

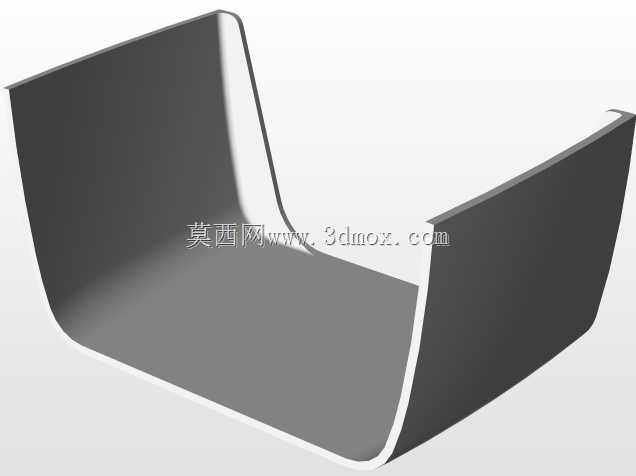

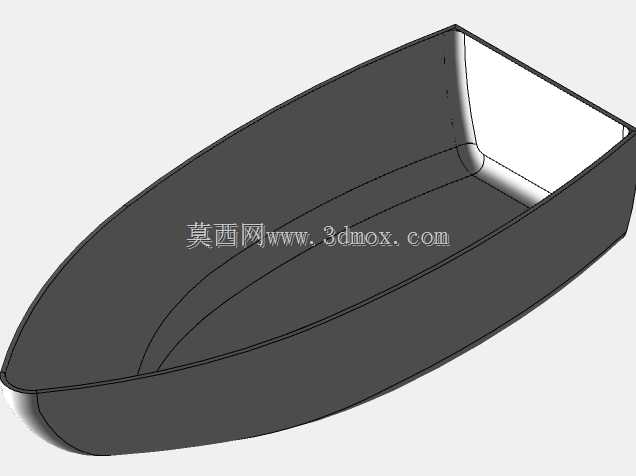

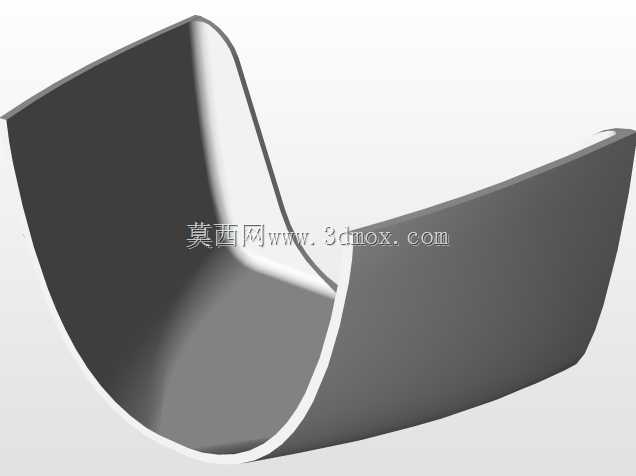

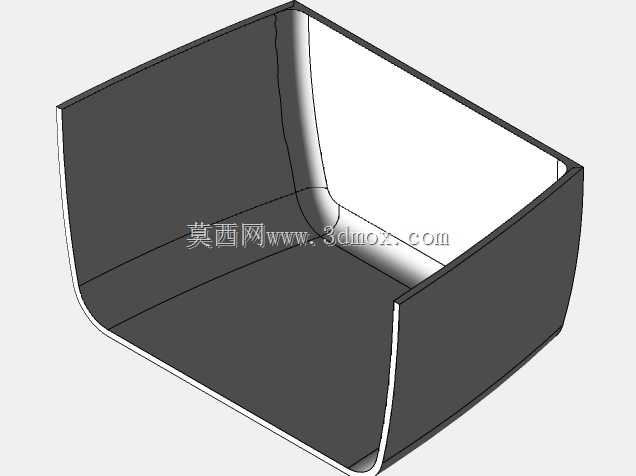

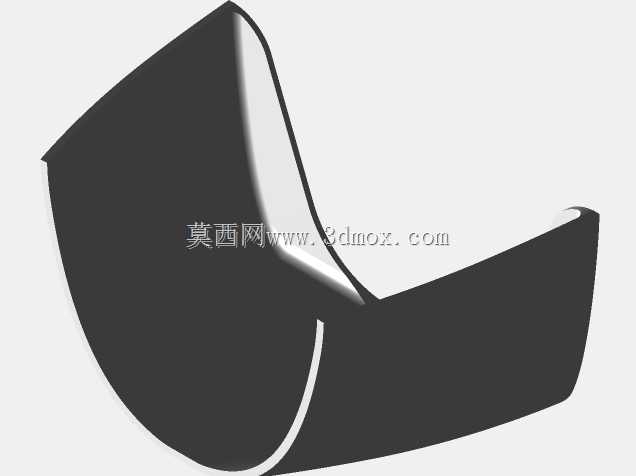

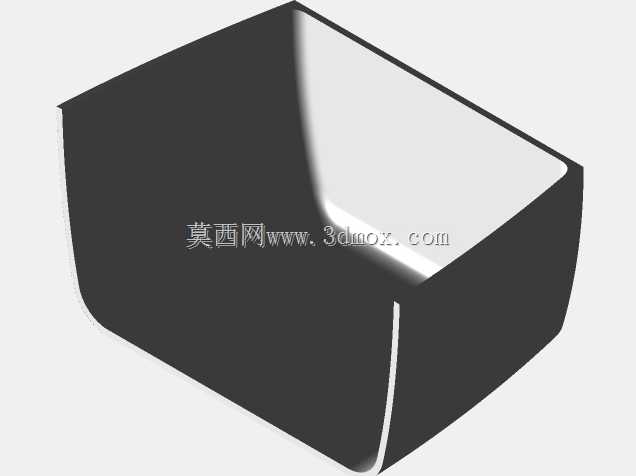

这款小型船体主要面向航模爱好者的DIY制作场景，可直接通过FDM或光固化3D打印完成实体制作，适配个人桌面级3D打印设备的成型尺寸，无需拆分大件即可完成打印作业。实际使用中可作为小型遥控动力艇的主体承载结构，安装动力系统后可在静水水域完成航行测试，也可作为航模教学的实操案例，帮助初学者理解船体线型与航行阻力的关联。设计阶段优先考虑了打印可行性与装配兼容性，整体壁厚设置为2.5mm，既保证打印过程中不会出现薄壁翘曲、漏料的问题，也能控制整体重量，避免动力负载过大。船体共设置四个等距分布的横向截面，每个截面的成型宽度控制在73mm，打印时无需额外添加大量支撑，仅在船尾内凹位置添加少量易拆除支撑即可，大幅降低后处理工作量。建模时先绘制各截面的轮廓曲线，通过放样命令生成整体船壳曲面，再对曲面进行加厚处理生成实体，之后对船首、船尾的棱边做圆角过渡，避免打印时出现应力集中导致的层间开裂。船体内腔预留了标准775型12V电机的安装位，同时匹配市面上绝大多数常规ESC无刷KV电机与配套电池组的安装空间，无需额外对内腔进行切削修改即可完成动力组件的固定，后续还可拓展加装舵机、遥控接收模块等附加部件。外形尺寸上总长300mm、总宽100mm、总高60mm，安装边界上需注意电机输出轴需伸出船尾预留的轴孔位置，轴孔处可加装密封圈避免航行时进水，电池组需放置在船体中部重心位置，保证航行时的姿态稳定。建模过程中反复校验了各截面的线型顺滑度，避免出现曲面褶皱导致打印后表面出现台阶纹，同时对船底的线型做了优化，减少航行时的兴波阻力，提升直航稳定性。打印完成后可对船体内外表面做简单打磨处理，接缝处涂抹密封胶做防水处理，即可进入后续的动力装配调试环节，适合个人DIY制作与小型航模赛事的入门级船体使用。
