水产加工用V形刀鱼头切割设备结构

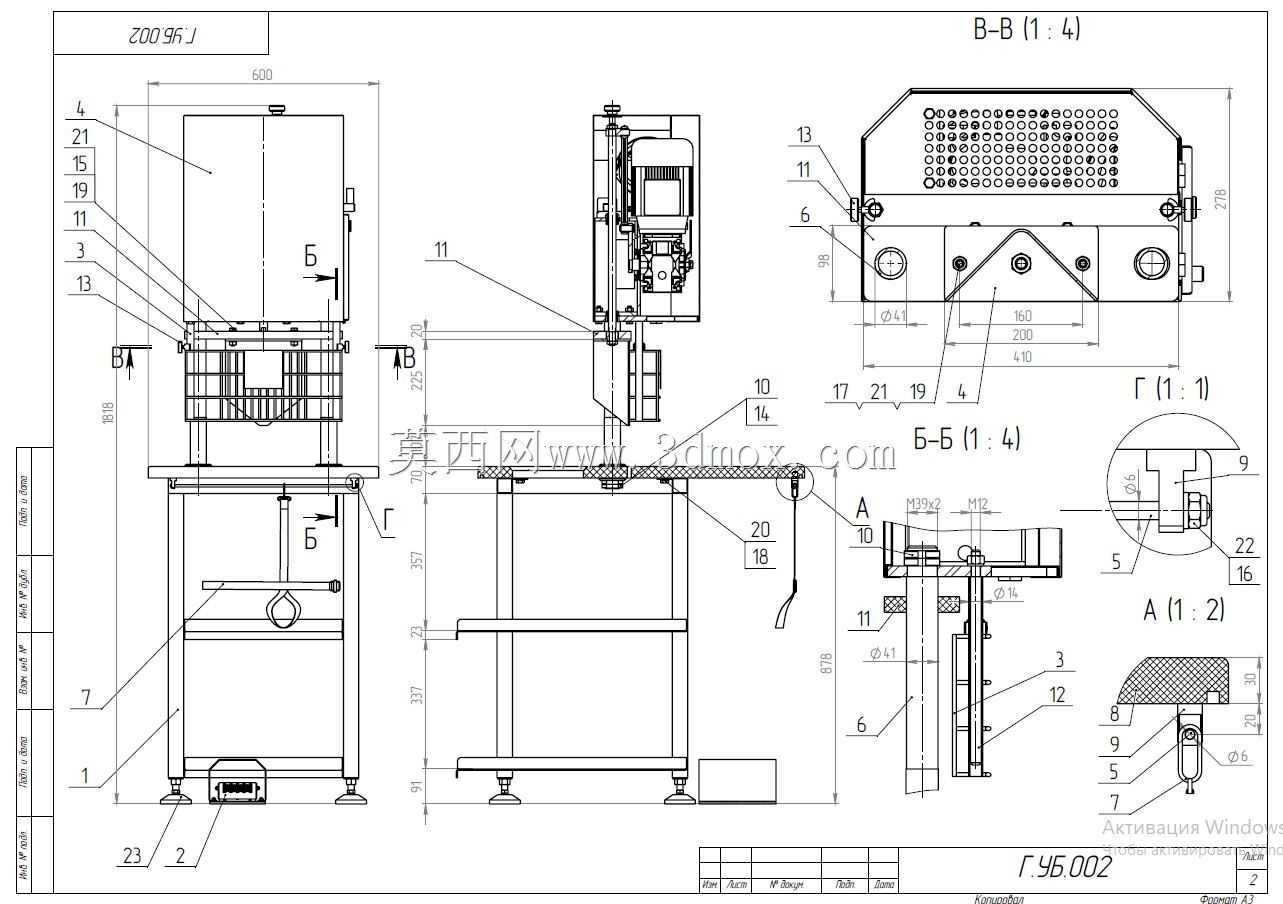

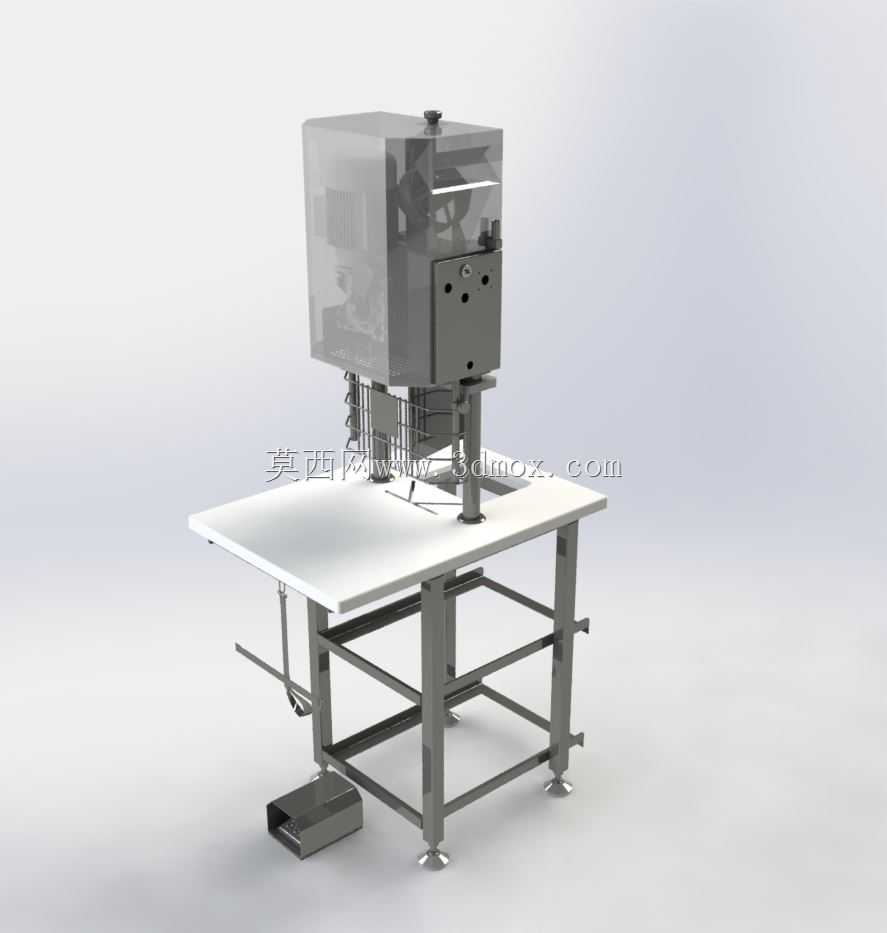

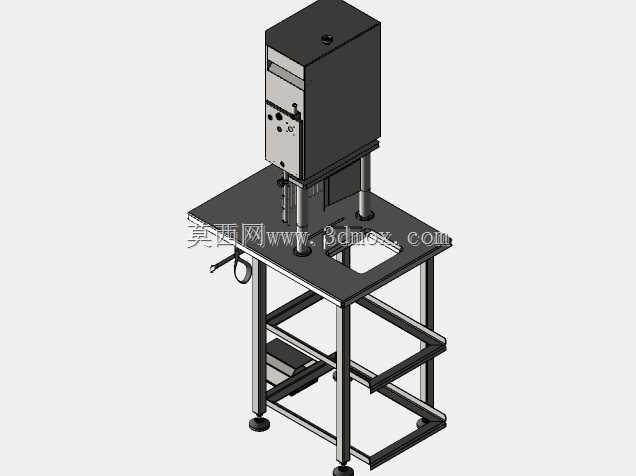

这款V形刀鱼头切割设备主要面向水产初加工场景，在淡水鱼、海鱼的批量分割工序中承担鱼头精准切分作业，适配中小型水产加工厂、生鲜配送中心的连续化加工产线，可替代传统人工持械切割的作业模式，降低操作人员手部被利刃划伤的风险，同时保证每批次鱼头切割断面的一致性，减少鱼肉在切割环节的损耗。设备整体采用立式机架搭配工作台面的布局，底部框架采用方管焊接成型，四个支撑脚配置可调式脚杯，可适配地面不平整的加工车间环境，调整水平后能降低设备运行时的振动幅度，工作台面采用食品级不锈钢板材制作，台面边缘做圆弧过渡处理，避免加工过程中积留鱼屑、血水，符合食品加工设备的卫生清洁要求。上部的切割执行单元采用半封闭护罩结构，将传动部件与切割刀具完全罩设在内，仅在对应工位预留物料送入的开口，既可以避免加工过程中血水飞溅污染传动结构，也能防止操作人员误触运动部件。设备的核心切割部件为V形构型切刀，相比平直切刀，V形结构在切割时可以从鱼头两侧同步切入，避免鱼身滑动导致的切割偏移，切刀的升降行程经过适配设计，可覆盖常见商用规格鱼类的鱼头切割尺寸范围，脚踏式控制开关设置在机架底部前方，操作人员双手放置鱼料定位后可通过脚踩触发切割动作，释放双手完成上下料操作，提升作业效率。在三维建模过程中，先从底部机架的方管焊接框架开始搭建，绘制各段方管的截面草图后沿路径拉伸生成实体，对焊接拼接位置做焊缝工艺特征处理，再搭建工作台面的钣金结构，绘制台面轮廓后添加折弯、压边特征，匹配底部框架的安装孔位。上部切割单元先绘制护罩的薄壁壳体特征，再依次搭建内部的刀架升降导轨、传动连杆、驱动组件的配合结构，对V形切刀单独建模，按照实际刃口角度做切削特征处理，最后完成脚踏开关、可调脚杯等外购件的装配匹配，建模过程中对各运动部件做干涉检查，确认切刀升降行程内无结构卡滞，同时预留出设备外接电源、防护件安装的边界尺寸，保证模型可直接用于后续的工程图导出、结构优化参考。
