Ronstan款单轮起重牵引滑轮结构设计

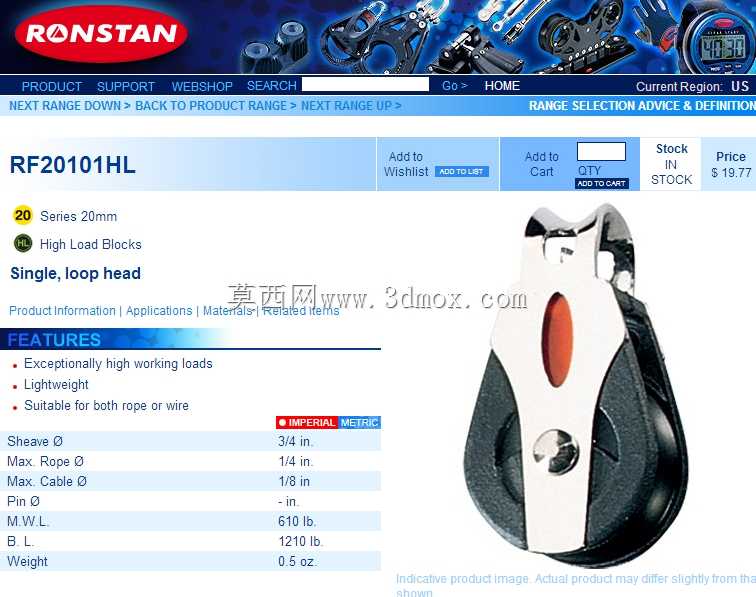

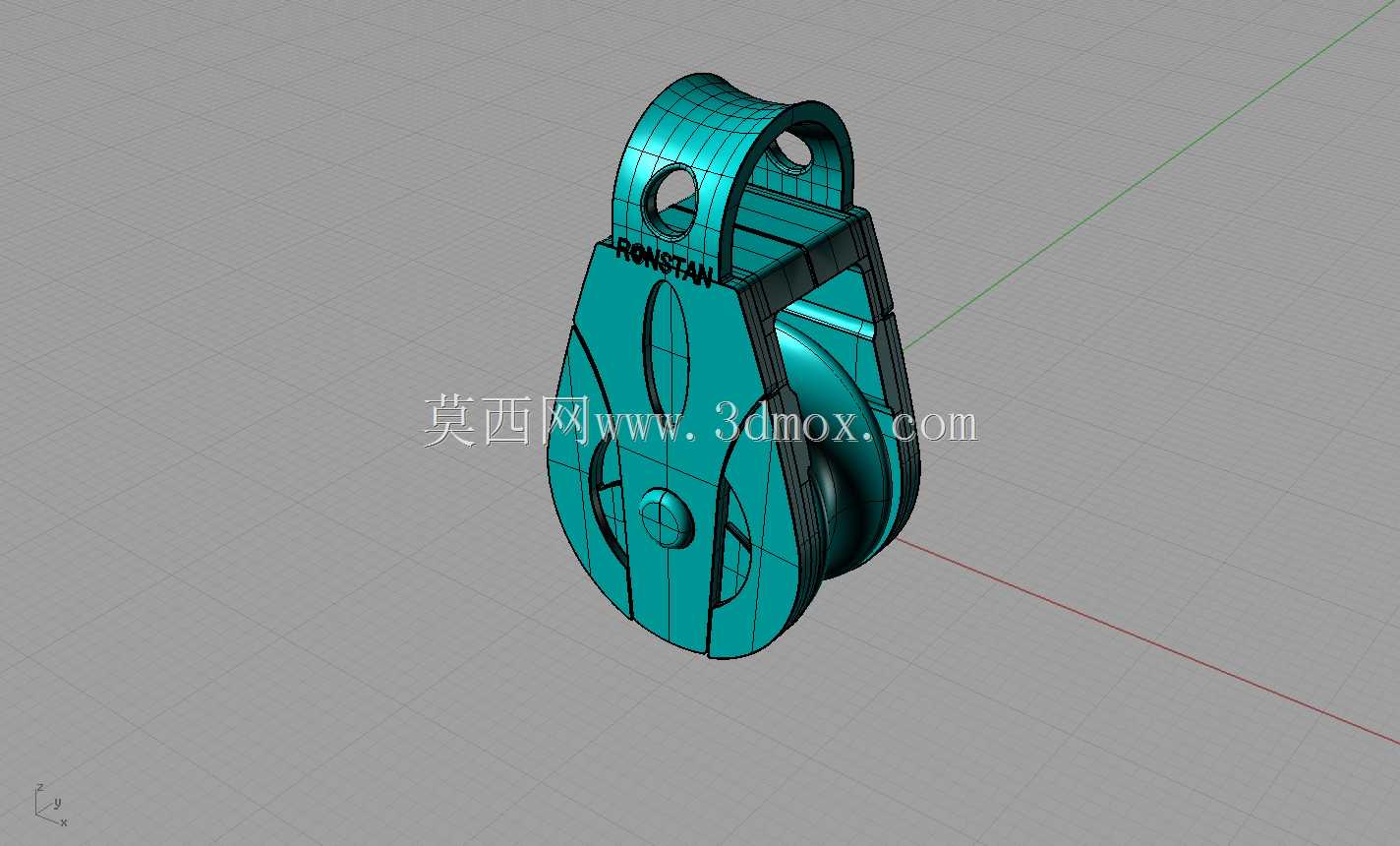

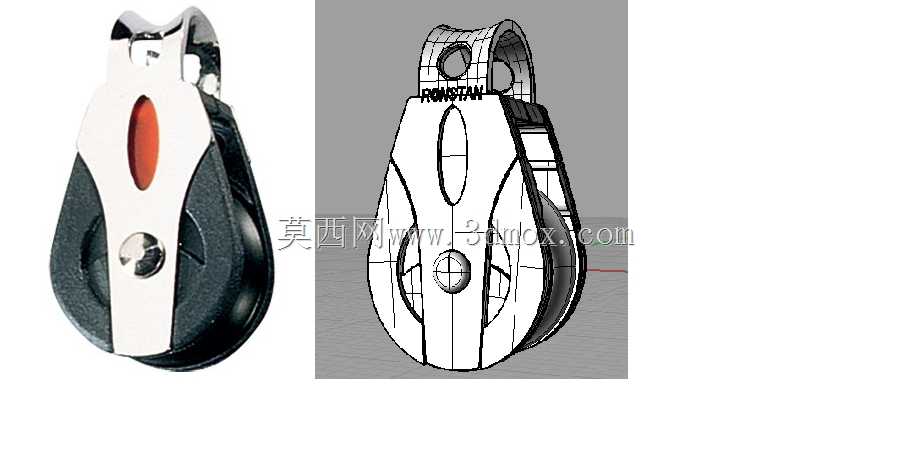

这款滑轮构件主要面向轻型起重、帆船索具、小型设备牵引移位等场景使用，日常在户外吊装作业、游艇帆装维护、生产线轻型物料牵引工位都能见到这类构件的身影，核心作用是通过滑轮的滚动摩擦替代绳索直接滑动的干摩擦，大幅降低牵引过程中的绳索磨损，同时改变施力方向，让狭小空间内的牵引作业更易发力。从结构功能来看，这款单滑轮采用全包式壳体设计，轮体完全内嵌在壳身内部，能避免作业过程中绳索从轮槽脱出，也能减少外界杂物卡入轮轴间隙的概率；顶部的双吊耳结构预留了铰接安装孔，既可以通过销轴直接挂载在固定吊点上，也能搭配卸扣实现多角度挂载，适配不同的安装工况。设计阶段首先要明确载荷边界，先根据额定牵引载荷核算轮轴的剪切强度，再反推壳体的壁厚，确保吊耳孔位的拉伸强度满足1.5倍安全系数要求；轮槽的弧度需要匹配常用的纤维绳、钢丝绳直径，槽深要达到绳索直径的三分之一以上，防止绳索受侧向力时脱槽。建模过程中先绘制壳体的对称轮廓草图，通过拉伸切除做出轮体容纳腔，再单独构建轮体的回转特征，预留轮轴的装配间隙，顶部吊耳的孔位需要做倒角处理，避免应力集中在孔边；壳体外侧的加强筋沿着受力方向布置，从吊耳根部一直延伸到壳体底部，在不额外增加整体壁厚的前提下提升壳体的抗变形能力。安装边界上，顶部两个吊耳的孔位同轴度需要控制在0.1mm以内，保证销轴安装后不会出现卡滞，轮体和壳体内壁的单侧间隙留0.5mm即可，既不会让轮体晃动过大，也能避免加工误差导致轮体卡涩；轮轴两端采用卡簧限位，拆装维护时只需要取出卡簧就能更换轮体或者轴承，日常维护不需要专用工具。建模时先完成整体的对称结构搭建，再对边角做倒圆角处理，所有外露的棱边都做R2以上的圆角，避免使用过程中割伤绳索或者操作人员；渲染阶段可以赋予壳体工程塑料或者金属阳极氧化的材质，直观展示成品的外观质感，方便后续做结构验证或者选型参考。
