带镂空提手的塑料壳体结构设计

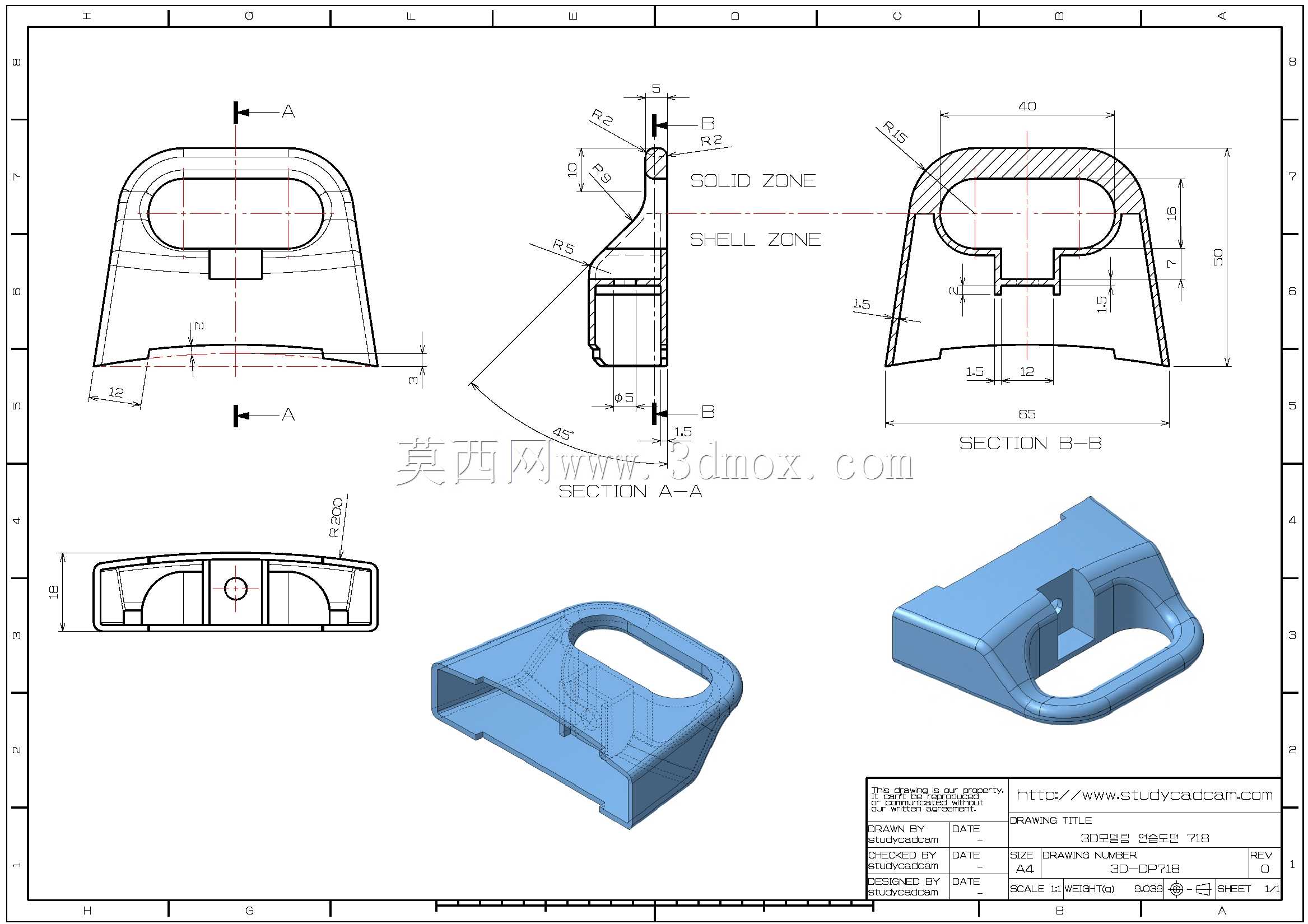

这类带镂空提手的塑料壳体，常见于便携检测设备、小型手持工具、户外便携装置的握持外壳部位，日常使用中需要兼顾握持手感、结构强度与轻量化需求，同时要适配内部元器件的安装空间，避免受力后出现开裂、形变问题。从结构设计逻辑来看，整体采用上窄下宽的轮廓，顶部的长圆形镂空提手孔刚好适配成年人四指穿入握持，边缘做了连续的圆角过渡，避免握持时出现硌手的应力集中点，壳体侧壁设置15度的拔模斜度，适配注塑成型的脱模需求，内壁的加强筋沿着提手受力方向排布，在提手孔下方的承力区域做了局部壁厚加厚，区分实体区域与薄壳区域，既保证提手部位受拉时的结构强度，又能控制整体塑件重量，减少材料用量。从尺寸边界来看，整体宽度控制在40mm左右，提手孔的内缘高度预留足够的手指穿入空间，底部的安装端面设置定位卡槽与安装柱，可直接与设备的下半部分壳体扣合，配合螺丝完成整体装配，剖面视图中可以看到内壁的卡扣结构与壁厚变化，转角处全部采用R2到R5不等的圆角过渡，避免注塑过程中出现应力开裂、缩痕等成型缺陷。建模过程中，首先绘制整体的外轮廓草图，通过多段线与圆弧约束确定侧面的曲面走向，拉伸生成基础实体后，通过抽壳命令生成均匀的薄壳基础，再单独对提手承力区域做局部加厚处理，绘制提手孔的轮廓后切除出握持镂空，接着在对应位置绘制加强筋、安装柱、卡扣的草图，通过拉伸、布尔运算完成内部结构的创建，之后创建两个方向的剖面视图，检查内部壁厚是否均匀、结构是否存在干涉，最后对所有锐边做圆角处理，匹配工程图中的尺寸标注要求，确保每个安装位的尺寸公差符合装配要求。这类壳体在实际使用中，提手部位需要承受整台设备的重量，所以设计时特意在提手与壳体主体的连接位置做了圆弧过渡的加强结构，避免连接处出现应力断裂，外表面的曲面弧度贴合手掌握持时的自然曲线，长时间提拿也不会产生明显的压痕，底部的安装端面平面度控制在合理范围内，保证装配后上下壳体不会出现错位、缝隙不均的问题。
