工业带护栏钢制登高作业梯结构设计

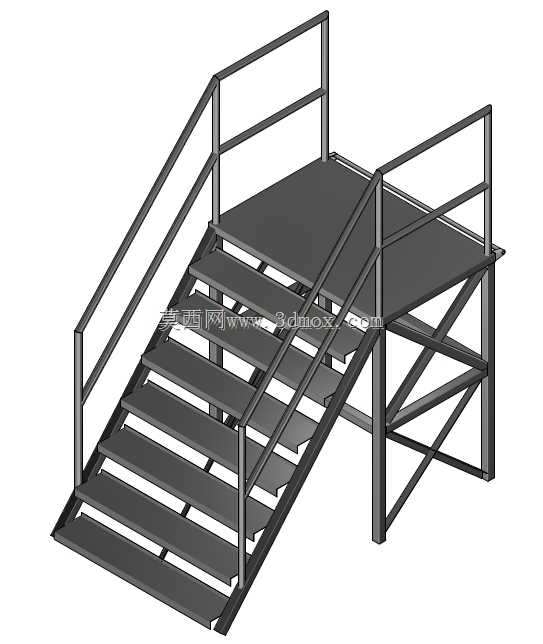

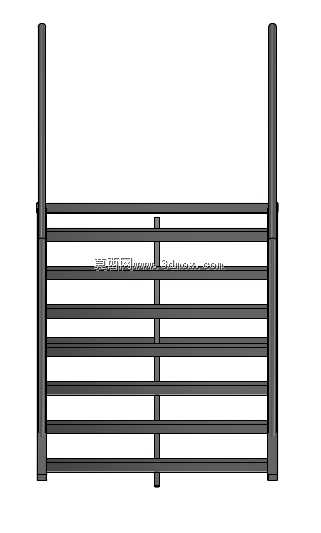

这类带顶部作业平台的钢制梯具，多应用在车间设备巡检、仓储高位取放货、生产线旁临时登高操作、户外设备检修等场景，区别于普通直梯，它自带的顶部平台能让操作人员站稳后腾出双手作业，双侧护栏也能避免作业时重心失稳坠落，适配0.8米到1.5米左右的常规登高落差需求，安装时不需要破坏原有地面结构，通过底部支撑脚调平即可放置使用，也可根据现场工况做膨胀螺栓固定。从结构设计逻辑来看，整个梯架采用型材焊接框架，踏步采用防滑花纹钢板弯折成型，每级踏步高度控制在180-220mm区间，踏步宽度不低于200mm，符合人体登高时的步幅习惯，减少长时间上下梯的疲劳感；顶部平台的净使用尺寸预留了单人转身操作的空间，护栏高度设置在1050mm，中间增设一道横杆，避免人员从护栏间隙滑出，梯架侧面的斜向支撑采用交叉型材焊接，抵消上下梯时的侧向晃动感，整体框架的受力点集中在底部四根支撑立柱上，单梯额定承载可满足单人带工具作业的载荷要求。建模时先从整体骨架布局入手，先绘制梯架的倾斜角度基准线，确定总登高高度、平台位置、梯段倾斜角，常规这类工业梯的倾斜角控制在45度到50度之间，兼顾占地空间和上下梯的舒适度；之后逐段绘制立柱、踏步、护栏、斜撑的型材截面，沿基准路径扫掠生成基础实体，再对焊接位置做坡口、焊缝的细节处理，踏步表面的防滑纹路可以通过阵列凸台特征实现，最后对所有棱角做倒钝处理，避免安装使用时划伤操作人员。建模过程中需要重点核对安装边界，比如梯段底部到平台的水平投影长度，要预留足够的人员站立缓冲空间，护栏的安装位置不能超出平台边缘，避免和周边设备产生干涉，支撑脚的调节范围要预留20mm以上的余量，适配地面不平整的安装场景。
