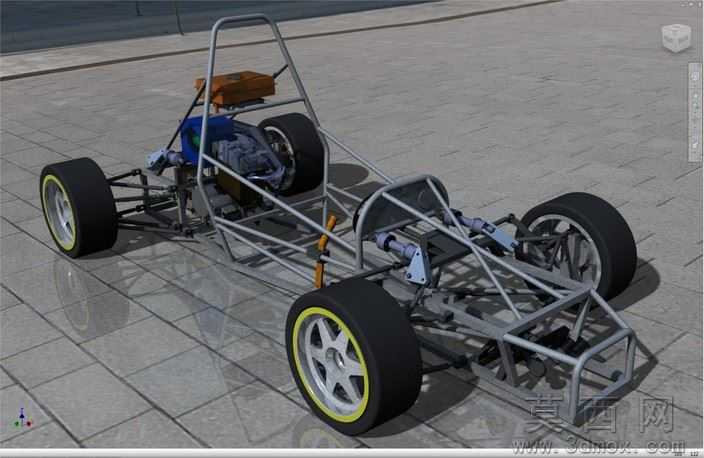

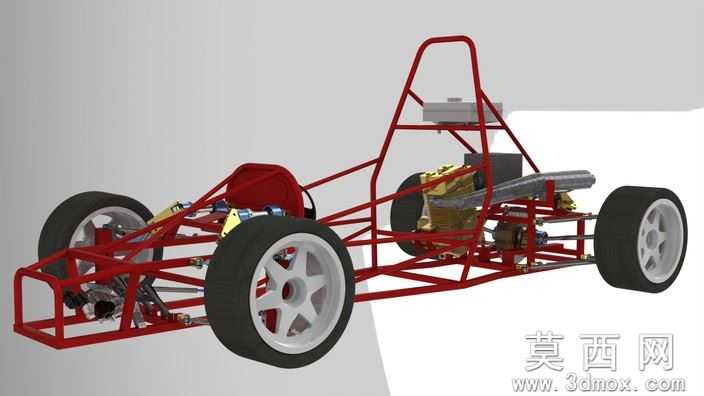

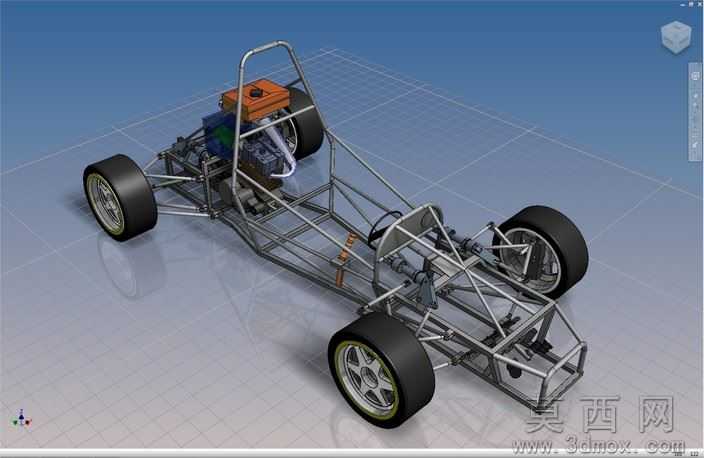

英国大学生方程式钢管赛车车架整车 SolidWorks 三维装配模型

本套方程式赛车整车装配模型全部使用 SolidWorks 软件完成完整建模与装配，原型为英国大学生赛事参赛钢管车架赛车，完整还原底盘全套机械结构，适合车辆底盘结构学习与机械设计实训参考。建模时将整车拆分为钢管车架、悬挂总成、轮毂轮胎、发动机、传动机构、转向组件等上千个独立零件，针对核心钢管车架采用草图扫描命令绘制圆管构件，通过 3D 草图搭建空间桁架走线，精准还原车架搭接节点、焊接点位，所有钢管尺寸、夹角均贴合赛事标准车架设计规范。 悬挂、减震、转向连杆等运动零部件单独绘制实体，利用拉伸、旋转、孔位特征还原螺栓铰接结构；发动机、轮毂、制动盘等配套配件同步完成精细化建模。全部零件绘制完毕后进入装配体环境，借助同轴心、重合、平行、距离等标准配合约束完成整车组装，悬挂关节、转向拉杆均可拖动完成行程运动仿真，直观展示赛车底盘传动、减震联动逻辑，无零件干涉、装配错位问题。 模型为 SolidWorks 原生装配文件，可导出 STEP、IGS 通用格式兼容多款三维设计软件，也能拆分车架子装配体单独提取使用；软件内可添加金属、橡胶、塑料材质渲染整车效果图，清晰呈现钢管桁架底盘机械结构。整套建模覆盖赛车底盘完整设计流程，可用于车辆工程专业教学、方程式赛车改装设计参考，使用者可直接修改钢管壁厚、调整悬挂行程、更换发动机型号，快速完成车架结构优化与二次开发，大幅降低赛车底盘三维绘图与结构校核工作量。
