四维超立方体框架式管道结构设计

项目分类:通用机械零部件 发布时间:2024-12-29 ID:871901
  • 四维超立方体框架式管道结构设计
  • 四维超立方体框架式管道结构设计
  • 四维超立方体框架式管道结构设计
  • 四维超立方体框架式管道结构设计

  这款超立方体管道结构,最初的设计出发点是服务于空间几何教学演示场景,同时也可作为特殊流体管路排布的概念验证载体,打破常规三维正交管路的布局思路,探索四维几何投影在实体工程结构中的落地可能性。从实际应用场景来看,它既可以作为高校机械、几何相关专业的教学具,帮助学习者直观理解高维几何在三维空间的投影逻辑,也能在特殊的流体实验台、艺术装置管路系统中作为核心结构件使用,满足非正交空间内的介质导通需求。

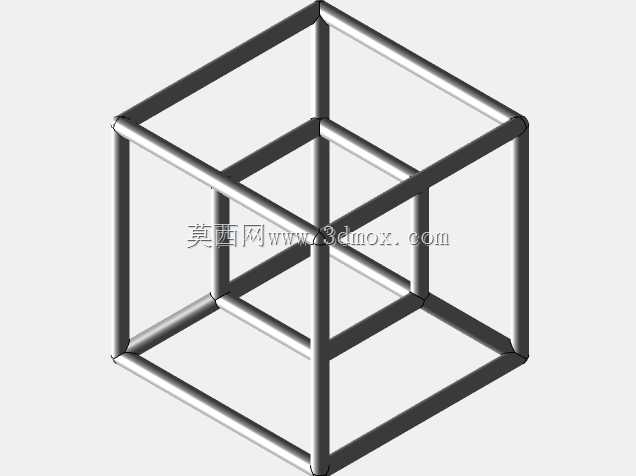

  从功能特性上看,整组结构全部采用等径圆管拼接而成,所有管路的连通路径严格遵循超立方体的棱边拓扑关系,每一段管段的长度完全一致,相邻管段的夹角在三维投影状态下保持固定的几何角度,既保证了结构的对称性,也能让流体在管路内流动时,每条路径的阻力特性保持一致,适合用于多支路等阻流体分配的实验场景。结构整体没有额外的支撑附件,完全依靠管段之间的刚性连接维持形态,所有连接节点都采用相贯线焊接的处理方式,节点处的过渡平滑,不存在应力集中的锐角结构,能够承受常规管路系统的内部压力与外部轻微载荷。

  设计过程中,首先要解决的是四维超立方体在三维空间的投影坐标转换问题,需要将四维空间内的16个顶点、32条棱边的坐标通过正交投影算法映射到三维坐标系中,确保投影后的结构不会出现棱边交叉干涉的问题,同时保留超立方体的几何辨识度。在确定整体拓扑结构后,再将每一条棱边转化为等径圆管的中心线路径,所有管段的中心线严格对应投影后的棱边位置,管段之间的相贯线完全由中心线的空间位置自动计算生成,保证每一个连接节点的贴合度,避免出现焊接缝隙或者错位的问题。

  关于外形尺寸与安装边界,整组结构的外接立方体轮廓边长可根据实际使用需求等比例缩放,常规教学演示版本的外接轮廓边长控制在300mm至500mm区间,能够稳定放置在常规实验台面上,不需要额外的固定基座;如果用于流体实验场景,可根据管路通径需求等比例放大,外接轮廓边长最大可拓展至1200mm,此时需要在底部四个投影顶点处设置安装法兰,通过螺栓与实验台基座固定,避免管路充压后出现位移。结构的所有管段外径保持统一,管壁厚度根据使用场景调整,教学演示场景下管壁厚度取1.5mm即可满足结构强度需求,流体输送场景下则需要根据内部介质压力计算管壁厚度,通常不低于3mm,确保承压能力符合使用要求。

  在实际装配过程中,需要先按照投影坐标定位所有节点的空间位置,采用专用的焊接工装固定每一段管段的位置,先完成内部立方体框架的焊接,待内部结构尺寸校验合格后,再连接外部框架与内部框架之间的连接管段,每完成一个节点的焊接都需要进行尺寸复核,避免焊接变形导致整体结构的对称性被破坏。焊接完成后需要对所有相贯线位置进行打磨处理,去除焊渣与凸起,保证管路内部的平滑度,减少流体流动时的阻力损失,如果用于教学演示场景,还可以对表面进行抛光或者喷塑处理,提升结构的视觉辨识度,让学习者能够更清晰地观察到超立方体的棱边连接关系。

  不同于常规的三维立方体框架,这款超立方体管道结构在三维空间中不存在封闭的内部腔体,所有管段相互连通形成一个整体的管路网络,能够实现介质从任意一个端口进入后,沿着不同的棱边路径流向其余所有端口,这种拓扑特性是常规三维管路结构不具备的,也为特殊的流体混合、多支路分配场景提供了新的结构思路。在几何教学场景中,它能够将抽象的四维几何概念转化为可触摸、可观察的实体结构,帮助学习者建立空间几何思维,理解高维空间投影的基本逻辑,弥补平面教学素材的不足。
