常规动力攻击型潜水艇外观结构三维数模

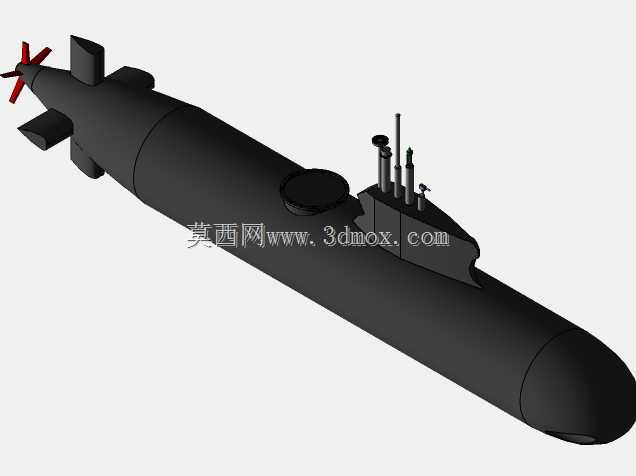

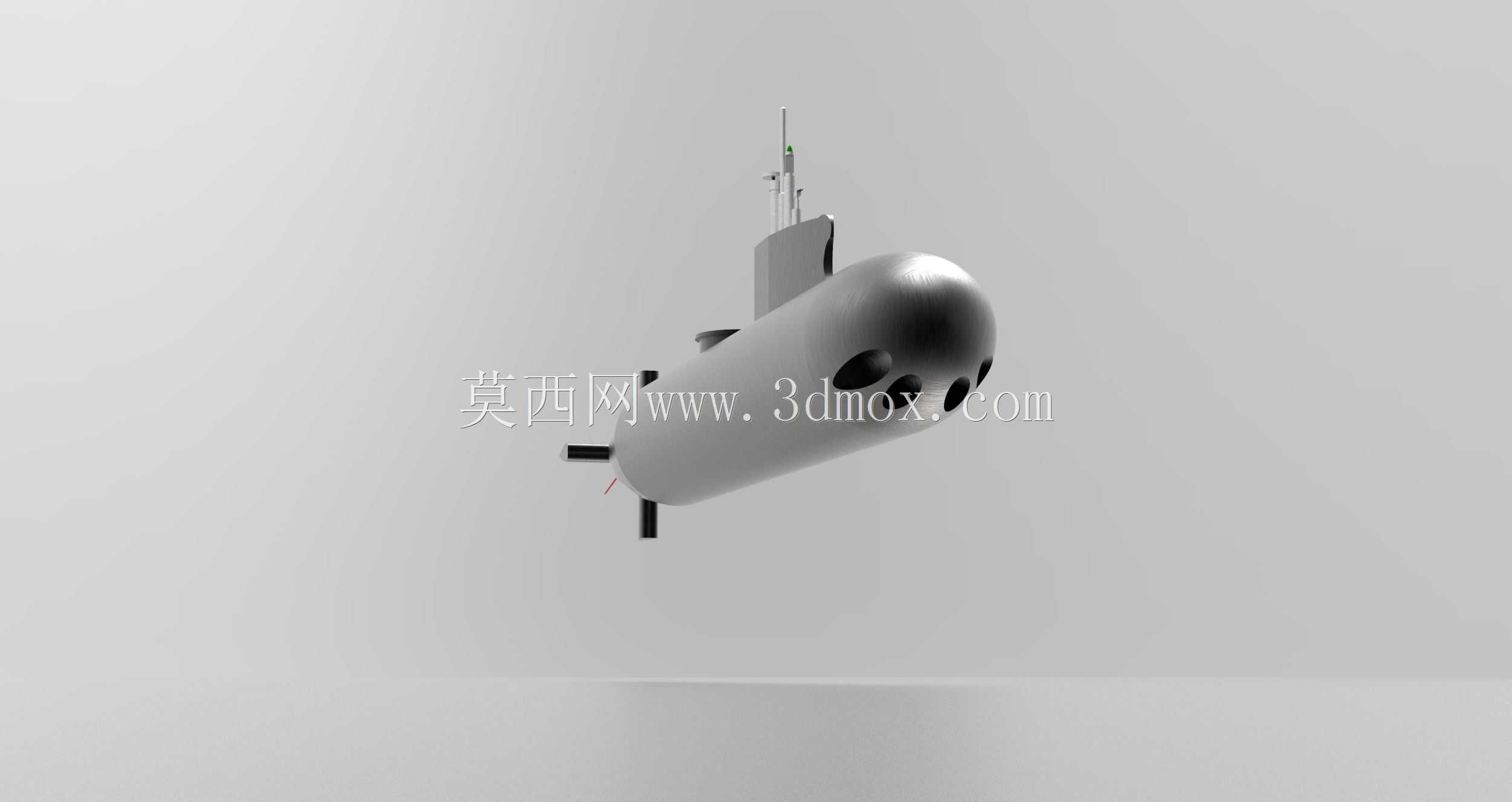

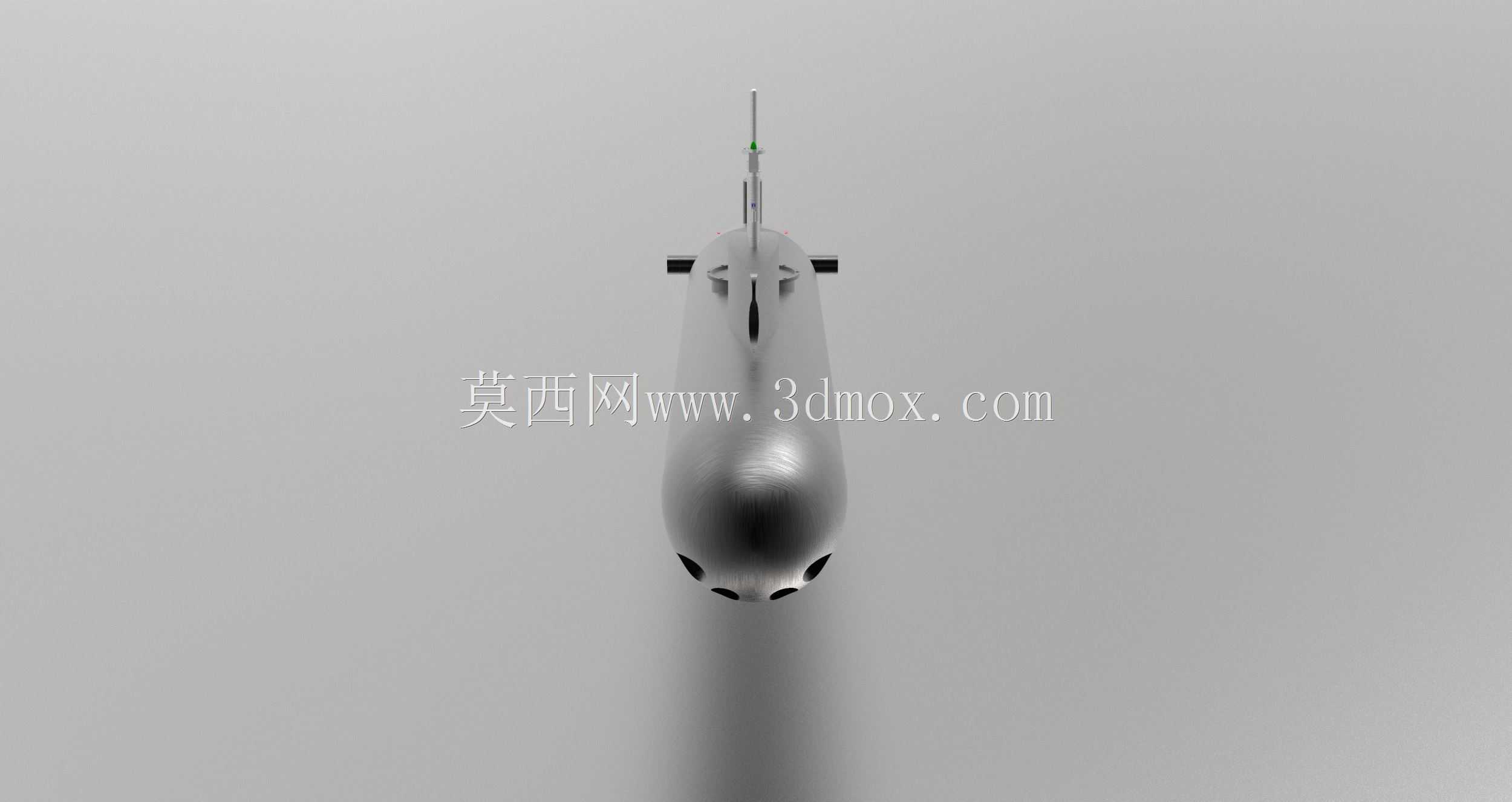

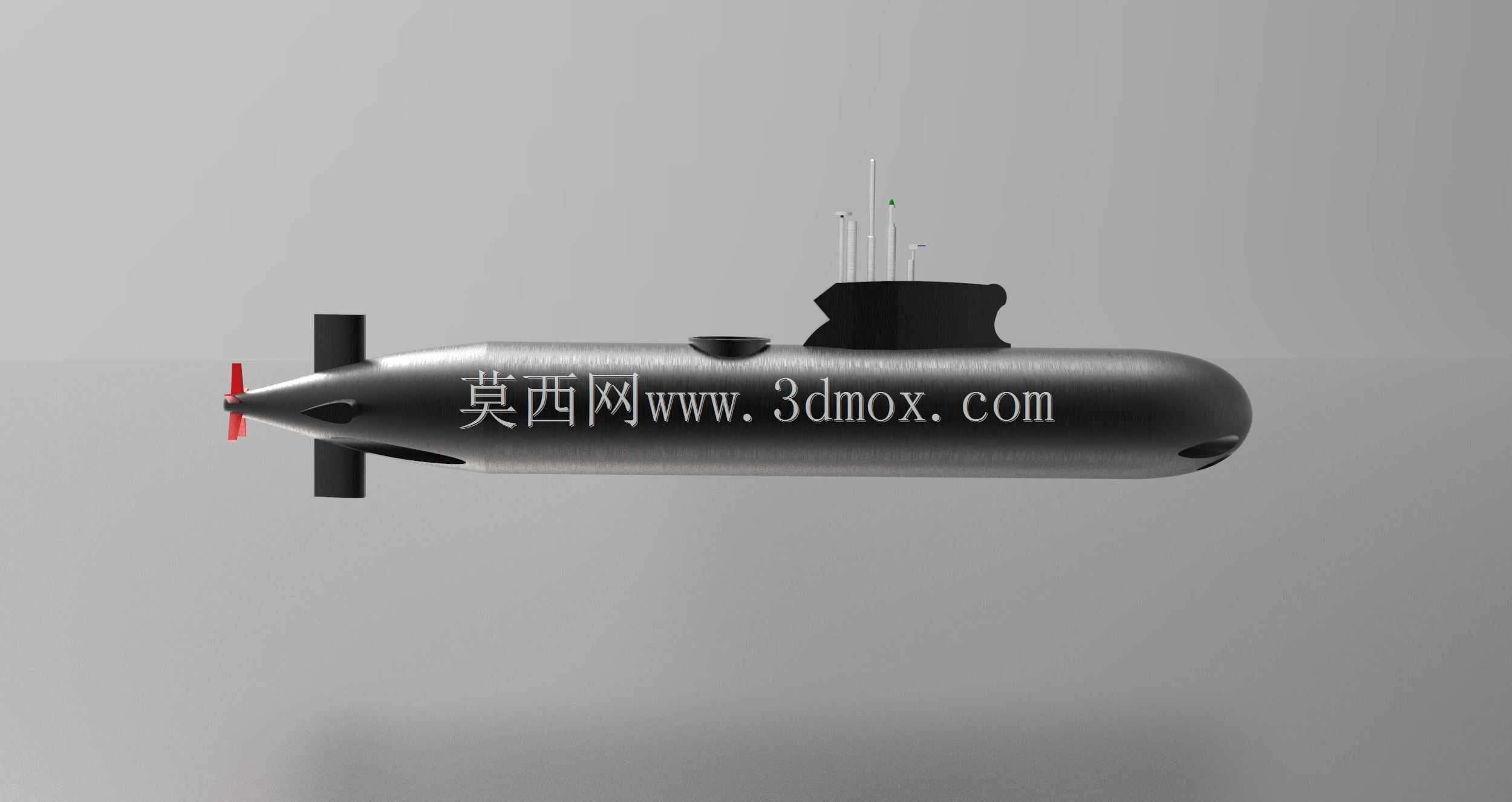

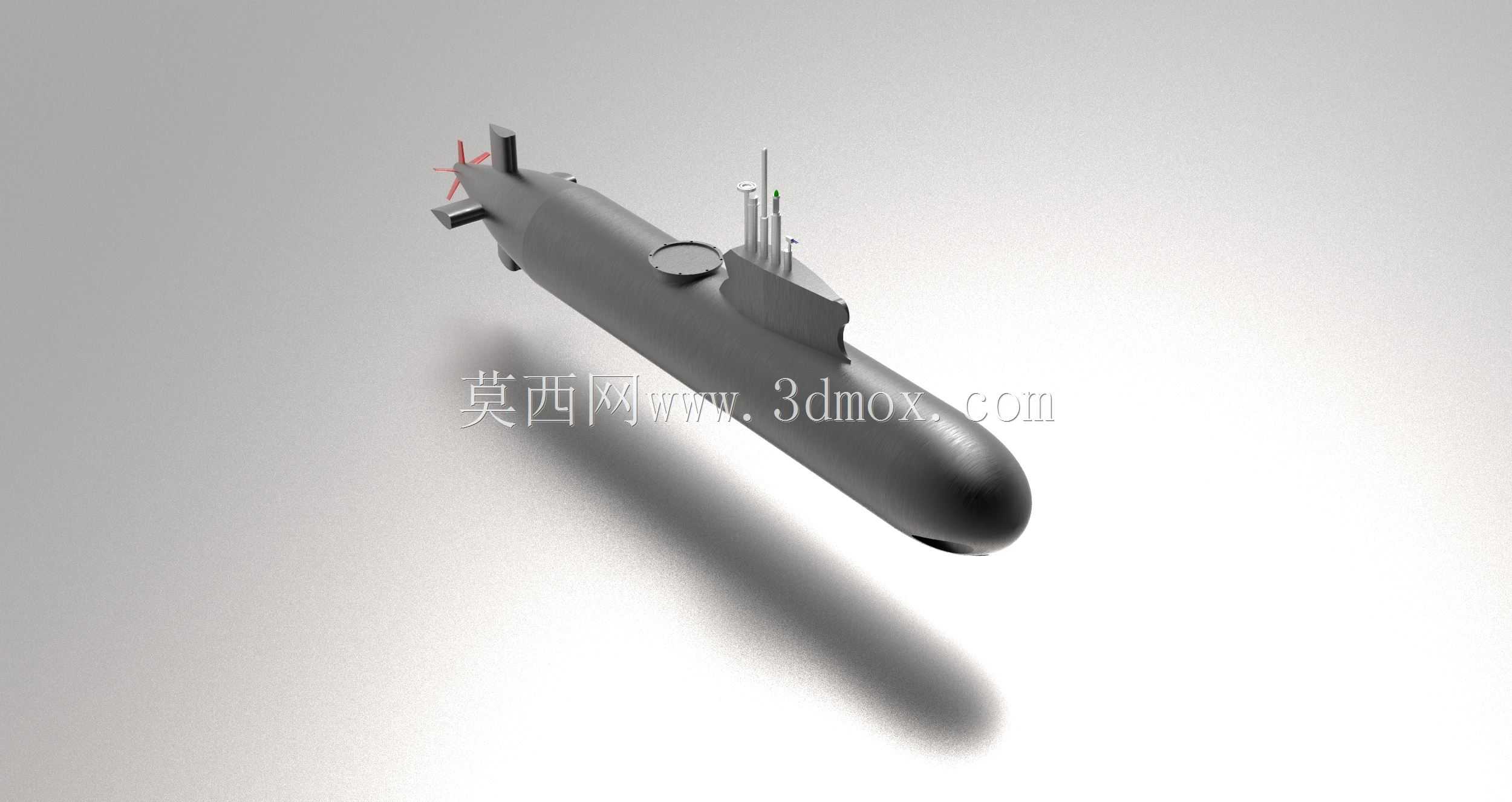

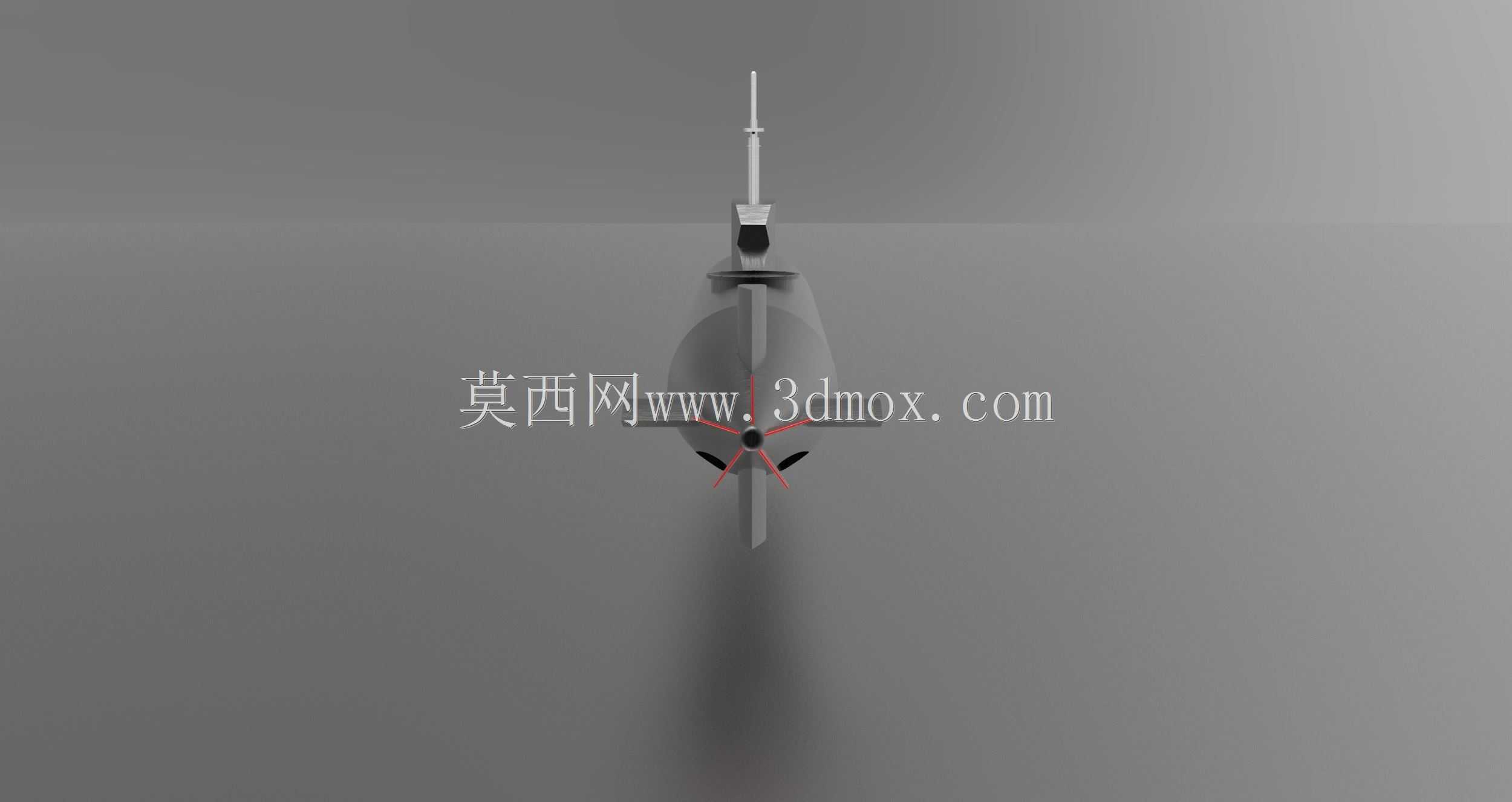

这款潜水艇三维数模还原了常规水滴型攻击潜艇的核心外形与外部结构特征，可用于船舶工程专业教学演示、国防科普展项制作、水下航行器概念设计参考等场景。实际作业中，这类常规动力潜艇主要承担近海巡逻、反潜警戒、对舰突防、水下侦察等任务，依靠压载水舱调整浮力实现下潜上浮，通过尾部螺旋桨提供航行动力，指挥台围壳集成了潜望镜、通信天线、通气管等升降设备，艇身外部预留了声呐基阵、流水孔、舵面安装的对应结构位置。建模过程中先从艇体中纵剖面的轮廓曲线入手，先绘制艇艏椭球形封头、平行中体、艇艉收缩段的三段式控制样条，通过曲面放样生成主耐压壳体的基础曲面，再对艇身表面的流水孔凹槽、锚穴凹位、舵面安装座进行曲面切除与加厚处理，保证壳体壁厚的均匀性符合常规潜艇的结构设计逻辑。指挥台围壳部分单独绘制截面轮廓，通过放样生成围壳主体后，在围壳顶部预留不同直径的升降设备安装孔位，对应潜望镜、通信桅杆、通气管的不同安装尺寸，围壳与主艇体的连接位置做了圆弧过渡处理，降低水下航行时的流体阻力。尾部结构先绘制十字舵的各个舵面轮廓，通过拉伸生成舵叶实体后与艇艉段做布尔合并，再绘制七叶大侧斜螺旋桨的单个叶片截面，通过圆周阵列生成完整螺旋桨，螺旋桨与尾轴的连接位置做了轴套结构的还原，保证传动结构的外观合理性。建模时严格控制艇身的长宽比在7.6:1的常规区间，艇体最大直径位置处于平行中体段，整体安装边界的最大宽度不超过艇身直径的1.2倍，所有外部突出结构的高度都符合常规潜艇的外形限界要求，不会出现超出实际安装边界的结构干涉。艇艏位置预留了鱼雷发射管的外盖安装位，艇身上表面的出入舱口做了凸起的围槛结构还原，所有外部细节都对应实艇的功能需求，没有多余的装饰性结构。渲染阶段对艇身表面做了消声瓦的哑光材质处理，螺旋桨做了金属铜质材质区分，围壳舵、尾舵的舵面角度调整为零航速状态，整体光影效果还原了水下航行器的金属质感，结构细节的比例完全参照实艇测绘数据调整，可直接用于结构展示、流体仿真前置的几何模型参考，也可作为后续内部舱室建模的外部基准框架使用。
