流线型单体游艇船体外壳结构设计

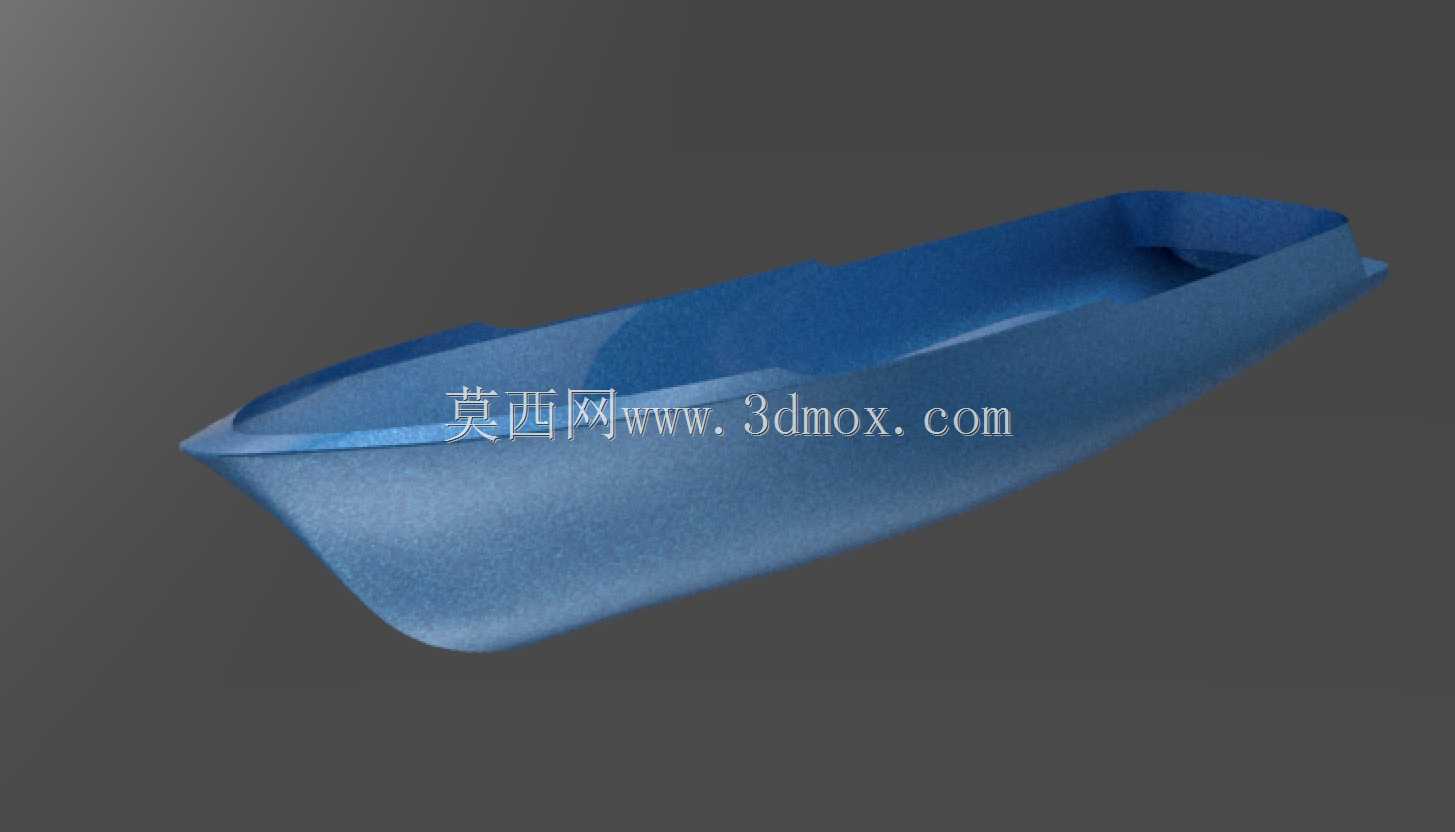

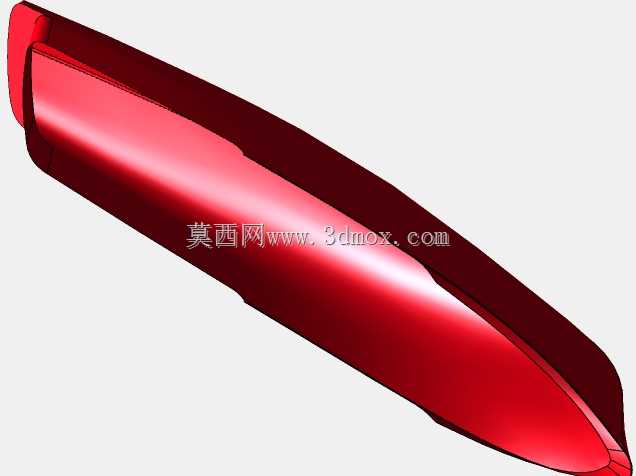

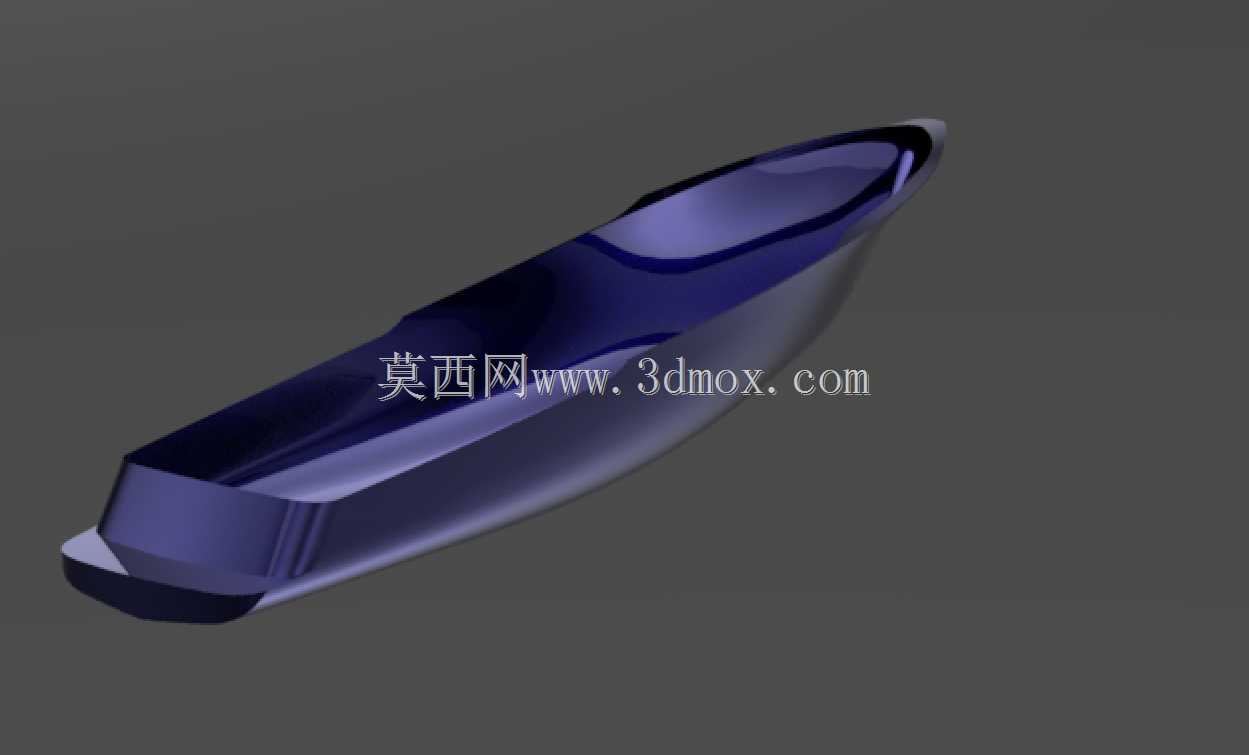

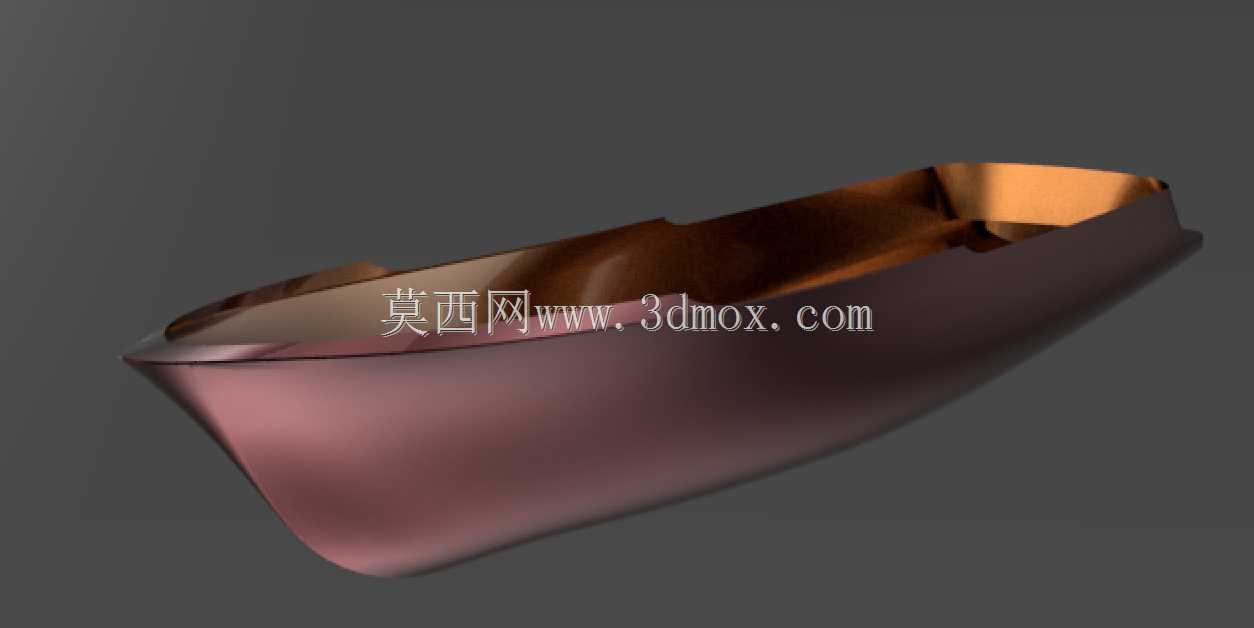

在小型休闲船舶的结构设计环节，船壳作为承载整船设备、乘员与航行载荷的核心部件，其曲面造型与结构强度直接决定航行时的水阻表现、抗浪稳定性与内部舱室的可用空间。这类单体游艇船壳的应用场景覆盖近岸休闲观光、私人水上出行、小型滨水景区接驳等场景，实际使用中需要承受航行时的水流冲击、靠泊时的轻微碰撞、长期水浸带来的结构应力，同时要为上层建筑安装、动力系统固定、舱室内饰铺装预留足够的安装边界。从设计思路来看，首先要结合目标航行水域的浪高参数确定船身的长宽比，这款船壳采用窄长型单体布局，船首做上扬式切水结构，航行时可以有效劈开迎面浪流，减少浪涌对船身的抬升冲击，船身中部做内凹式舷墙结构，既可以提升甲板边缘的防浪高度，也能为内部乘员留出更宽裕的活动空间，船尾做平直的封板结构，方便外挂舷外机或者内置动力系统的轴系布置。建模阶段先在三维软件中导入前期确定的型线图，先绘制三个方向的基准轮廓线，重点校准船首曲面的曲率过渡，避免出现曲面褶皱导致航行时产生额外紊流；随后通过双轨扫掠生成基础船壳曲面，对船身中部的折角位置做曲率连续处理，保证曲面光滑度满足后期模具开模的脱模要求；之后对船壳做等距加厚处理，厚度根据船身总长匹配对应的玻璃钢层压厚度，在船尾动力安装位、船首系缆桩位置、船身中部座椅固定位做局部加厚补强，避免应力集中导致结构开裂。外形尺寸上需要匹配常规小型拖车架的承载宽度，保证船壳可以通过普通拖车完成陆路转运，船身底部的龙骨凸脊从船首延伸至船尾三分之二位置，既可以提升直线航行的航向稳定性，也能减少低速航行时的船身横摇。建模过程中需要反复校验曲面的高斯曲率，避免出现倒扣结构影响后期脱模，同时在船壳内侧预设横向肋骨的安装卡槽，方便后续组装时直接卡接内部加强结构，不需要额外做定位工装，船舷上缘预设栏杆安装的预埋孔位，孔位做沉台处理保证安装后表面平整无凸起，减少航行时的水流挂附。
