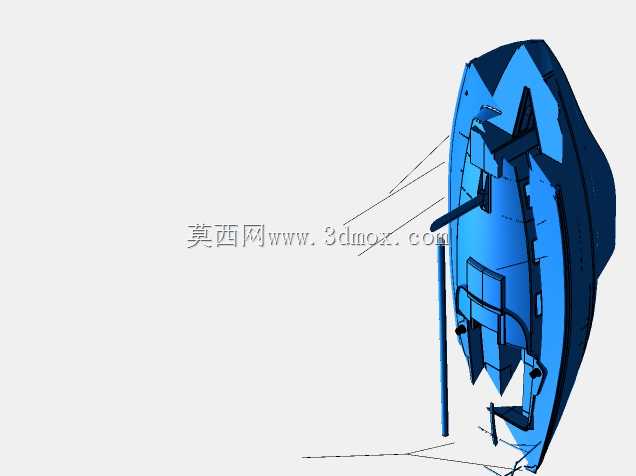

28英尺休闲帆船船体结构三维设计

这款28英尺帆船的三维建模工作，最初是为小型休闲船舶改装厂做结构验证用的，日常在近岸休闲航海、小型游艇租赁场景里，这个尺寸的帆船刚好能承载4-6人开展近海航行活动，既不会因为船体过大增加停泊、维护的成本，也不会因为尺寸太小导致抗浪性不足影响近岸出行的安全性。建模初期先梳理了船体的线型逻辑，先从船底的龙骨结构开始搭基础框架，毕竟帆船的龙骨既要承担压重防侧翻的作用，也要兼顾航行时的破水减阻性能，在Rhino里先绘制半侧的型值点控制线，通过对称放样生成基础船壳曲面，之后逐一调整船首的破浪倾角、船尾的板架安装位，确保曲面的G2连续度满足后续数控加工开模的精度要求。做内部结构的时候，先预留了桅杆的安装基座边界，桅杆底座的承重面要和船底的横向加强筋做连通设计，避免航行中受风力拉扯出现结构应力集中，船舱内部的隔板位置也同步做了卡位设计，兼顾储物空间分隔和船体横向结构补强的作用，船舷侧的护舷安装槽、系缆桩的固定位都在曲面建模阶段就做了一体化的结构预留，不用后续二次改模补面。实际建模过程中，先把船体外板的厚度按玻璃钢成型的工艺要求设置为均匀的8mm，转角位置做了圆角过渡避免应力开裂，舵叶的安装轴孔位置提前核对了和船尾板的垂直角度，确保舵效在航行时能达到设计的转向灵敏度，稳向板的收纳槽也做了滑动间隙的预留，保证升降操作时不会出现卡滞。整个模型的外形尺寸严格控制在28英尺总长的边界内，船宽设置在2.5米左右，既满足公路运输时的超宽限制要求，也能保证停泊时适配大多数小型游艇码头的泊位尺寸，建模完成后还做了曲面的干涉检查，确认所有结构件之间没有装配冲突，后续可以直接导出曲面文件用于模具加工，也能导入有限元分析软件做不同海况下的结构强度校核，给后续的实船建造提供准确的三维数据支撑。
