六叶式船舶推进螺旋桨结构设计

在船舶动力推进系统中，螺旋桨是将主机输出扭矩转化为轴向推力的核心执行部件，直接决定船舶的航行效率、振动水平与噪声表现，广泛应用于内河货运船舶、近海作业船舶、特种工程船舶的动力端配套。这款六叶结构的螺旋桨设计，首先从工况适配角度出发，相比常规三叶、四叶桨，六叶结构在相同盘面比下能有效降低单叶载荷，减少桨叶表面空泡产生的概率，同时降低运转时的脉动压力，适配对振动噪声控制有要求的船舶动力配置。

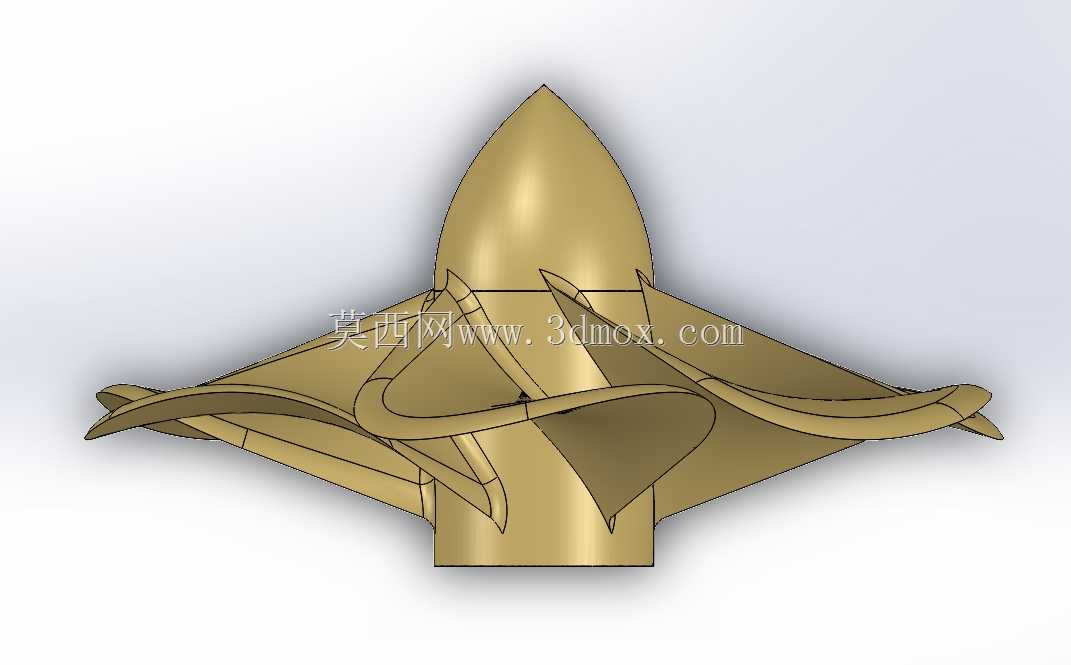

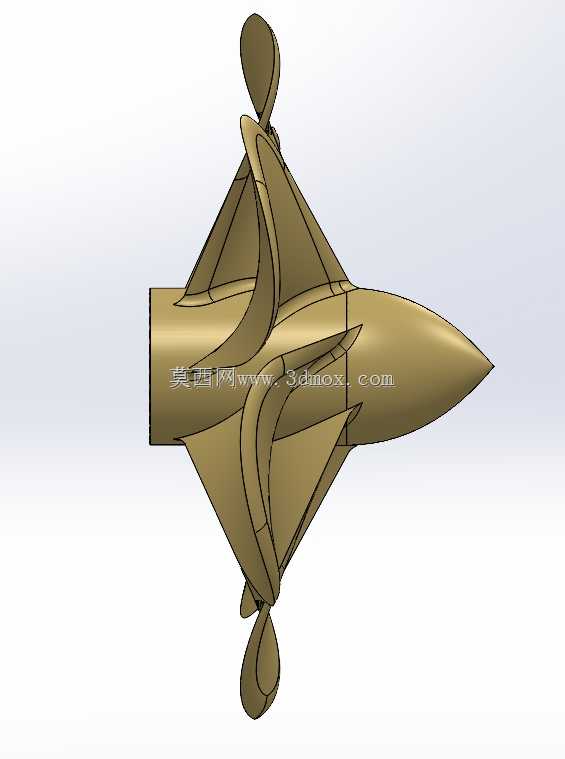

设计过程中首先确定桨毂的锥度与安装端面尺寸，桨毂采用流线型纺锤式结构，前端做圆弧导边处理，减少桨毂自身的航行阻力，桨毂内部预留与尾轴配合的锥孔、键槽安装边界，保证与船舶尾轴的同轴度配合要求，安装端面的止口尺寸严格匹配尾轴密封装置的配合公差，避免运转时出现轴系渗漏问题。桨叶的设计从叶根到叶梢采用变螺距分布，叶根处厚度较大以保证结构强度，可承受主机满负荷输出时的扭矩载荷，叶梢处做减薄处理并做圆弧修形，减少叶梢与水流的击水噪声，每个桨叶的导边与随边都做了流线型修型，导边做圆角过渡避免水流分离，随边做薄边处理优化水流泄放轨迹，降低尾流能量损失。

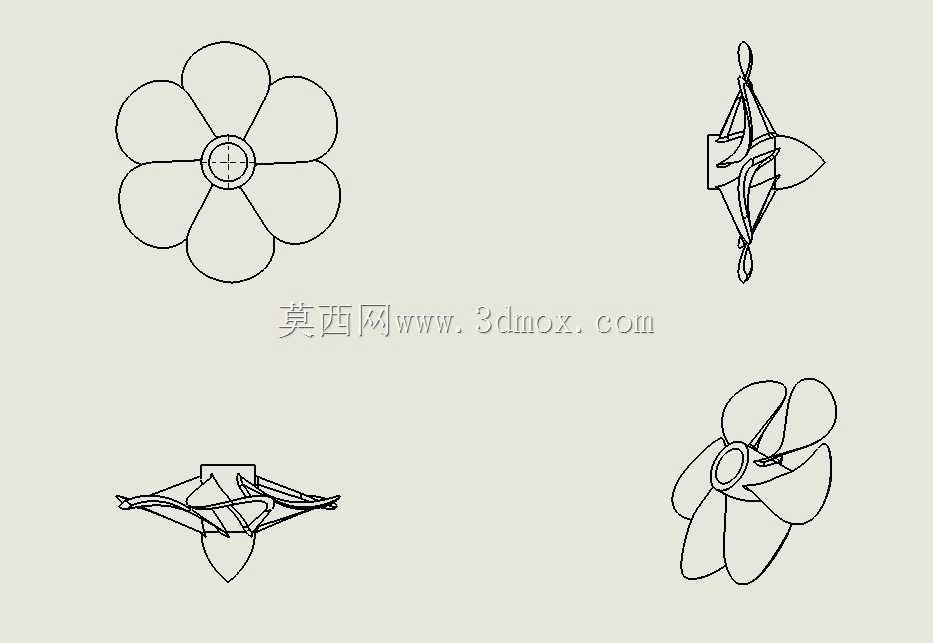

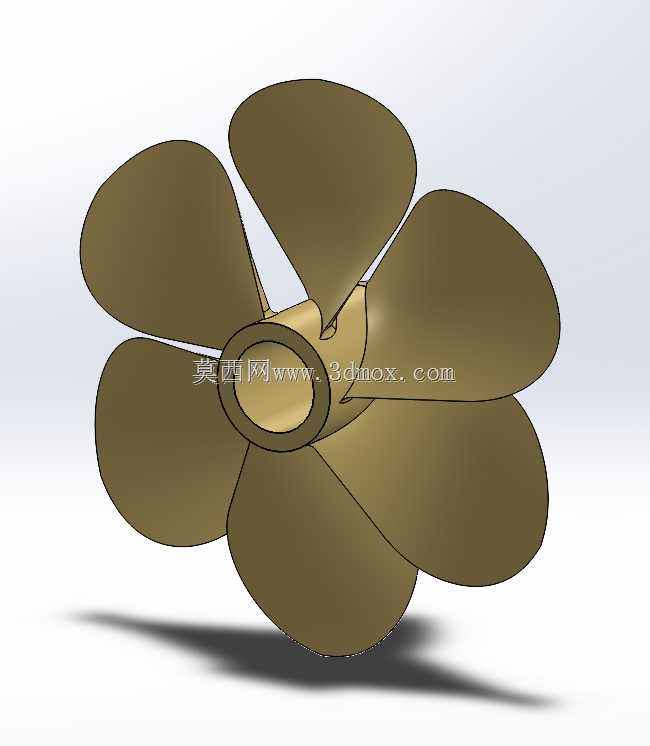

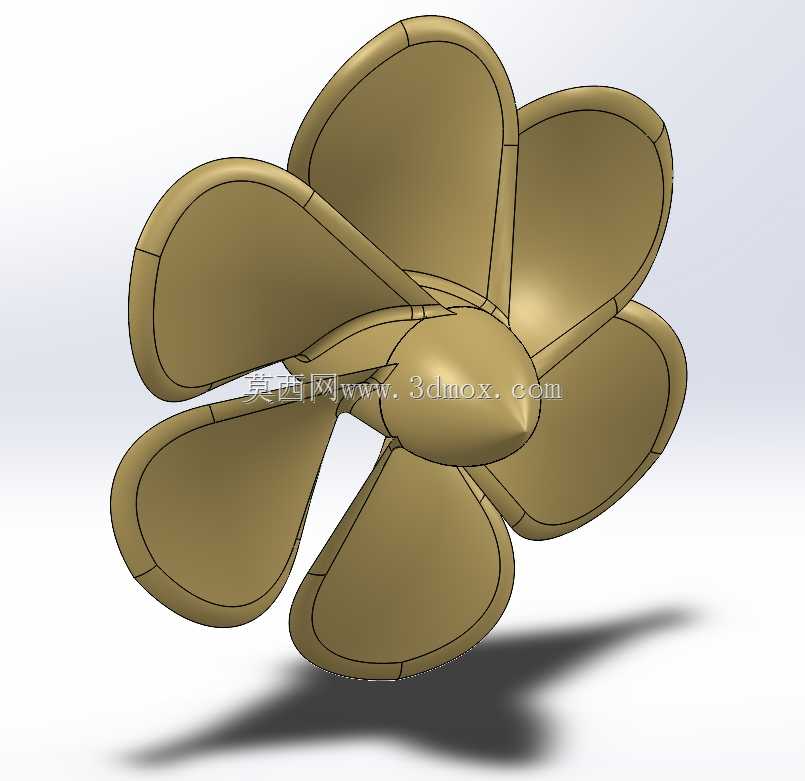

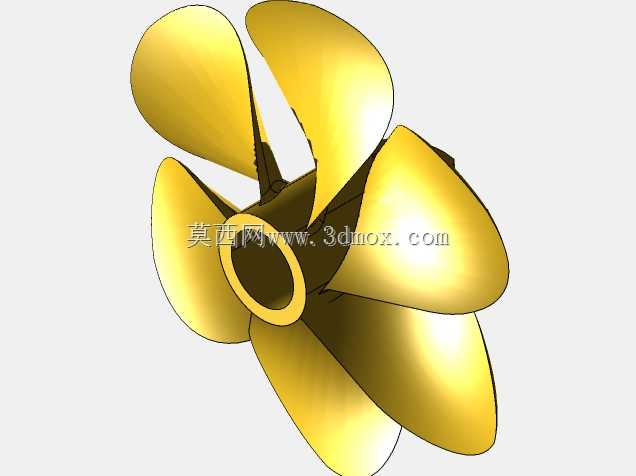

建模阶段先绘制桨叶的翼型截面轮廓，从叶根到叶梢按不同半径位置截取多个截面，分别定义每个截面的螺距角、翼型厚度与弦长参数，通过放样特征生成单个桨叶的实体结构，之后对叶根与桨毂的衔接位置做圆角过渡处理，消除应力集中点，避免长期交变载荷下出现叶根疲劳断裂问题。完成单个桨叶建模后，以桨毂中心轴线为阵列基准，圆周阵列生成六个均匀分布的桨叶，之后对整体结构做曲率检查，保证所有曲面的光顺度，避免曲面出现褶皱、拐点影响水流流动状态。

实际应用中，这类六叶螺旋桨适配中高速船舶的推进需求，安装时需要保证桨叶的静平衡与动平衡精度，运转时每个桨叶的入水角度一致，避免出现偏载导致轴系振动。设计时还需要考虑桨叶与船体尾部的间隙，保证叶梢与船体外壳、舵叶之间留有足够的安全距离，避免航行时因船体变形、轴系窜动出现碰撞问题。桨叶的曲面精度直接影响推进效率，建模完成后需要对每个截面的螺距值做校验，保证实际加工后桨叶的水动力性能与设计值一致，减少主机的功率损耗，提升船舶的燃油经济性。
