内河散货运输敞口载货驳船结构设计

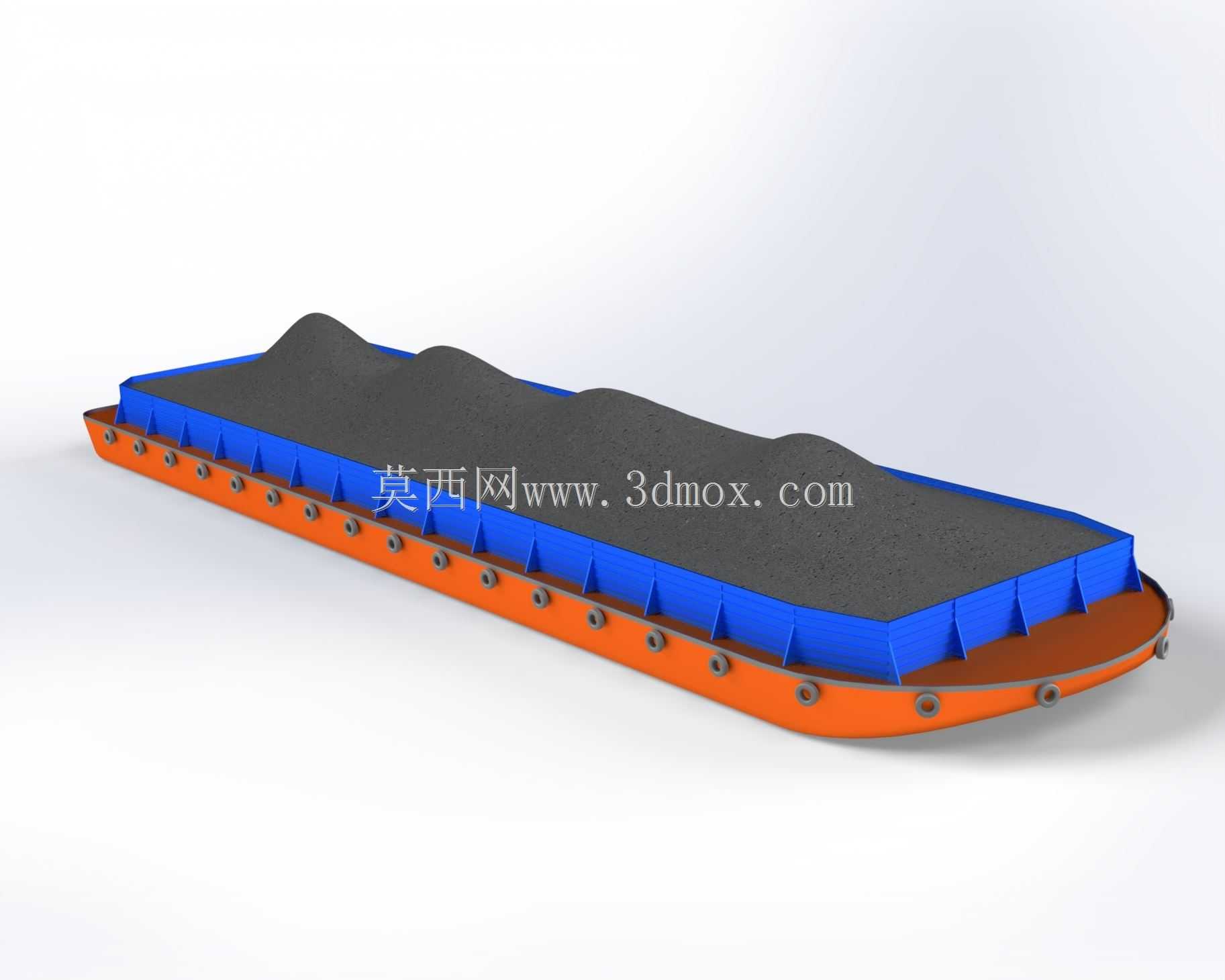

做这个驳船结构建模的时候，最先考虑的是内河散货转运的实际作业场景——这类敞口驳船大多活跃在长江、珠江水系的内河航道以及沿海短途驳运航线，主要承担砂石、煤炭、矿粉这类无包装散堆货物的转运任务，不需要自带动力，靠拖轮顶推或者拖带就能完成航次，对港口码头的靠泊条件要求很低，很多没有大型装卸设备的简易码头都能适配。建模第一步先确定主尺度边界，结合内河通航的限宽、吃水限制，先把主船体的型线拉出来，平底、首尾略带圆弧上翘的线型是这类驳船的通用选择，平底设计能最大化降低吃水深度，适配浅水区航道，同时保证货舱区域的底部平整，方便散货堆放也减少卸货时的余料残留。主船体的舷侧结构做了分段加强，沿着船长方向等距布置的系缆桩兼做护舷安装座，橙色的舷边结构就是护舷的安装基座，靠泊的时候能缓冲碰撞力，避免船体结构直接和码头或者其他船舶剐蹭。货舱区域的蓝色挡料围板是建模时重点处理的部分，围板高度按照散货自然堆积角来设定，刚好能挡住堆装到自然休止角的矿料，避免航行过程中散货滑落进水，围板和主甲板的连接位置做了折边加强，每间隔一段距离就设置一个连接耳板，用紧固件和主船体固定，后期如果运输不同密度的货物，还可以快速拆装调整围板高度。货舱内部没有设置多余的横舱壁，整个货舱是通长的敞口结构，方便抓斗或者皮带输送机直接进出装卸货，减少装卸作业的阻碍。建模过程中先做船体外壳的曲面建模，把主甲板、船底、舷侧的曲面缝合后做实体加厚，再逐个添加舷边的系缆、护舷结构，货舱围板单独做零件装配，方便后续出工程图的时候拆分统计材料。整个模型的装配约束完全按照实际焊接装配逻辑来设置，所有连接位置的间隙都留足了焊接工艺余量，不会出现结构干涉的问题，后续如果要做有限元校核，直接导入模块就能划分网格计算不同载货量下的船体结构应力，也能直接导出工程图用于生产下料。这类驳船的结构设计核心就是在满足航道吃水限制的前提下最大化货舱容积，同时控制船体自重，降低建造成本，建模的时候特意把船体板材厚度按照内河船舶建造规范做了对应设置，船底板厚度略大于舷侧板，货舱区域的甲板做了局部加厚，应对散货堆放的局部压力以及装卸设备作业时的冲击载荷。
