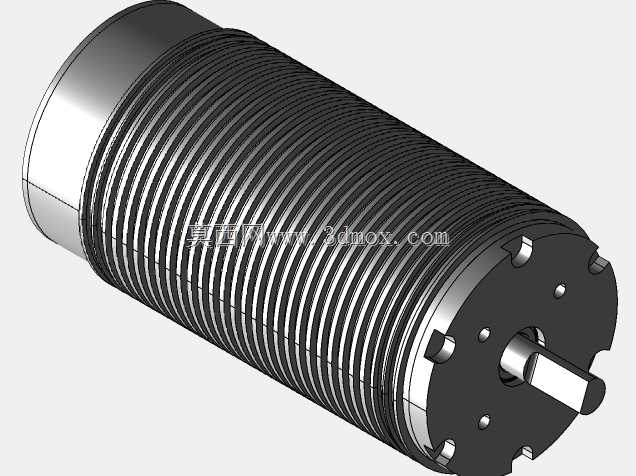

Castle Creations 2028外转子电机外观结构

这款外转子电机的三维建模工作，最初是为遥控模型车动力系统选型做结构匹配参考启动的，日常做RC模型改装、小型移动机器人动力布局设计时，经常需要精准的电机外部几何数据来校核安装位，避免实际装配时出现干涉问题。建模第一步先梳理核心安装边界：输出轴的直径、伸出长度是匹配联轴器、传动齿轮的核心参数，端盖上的固定孔位分布、孔距直接决定电机和安装座的适配性，机壳的最大外径、总长度则要和车架的电机安装舱空间做比对，这些尺寸都要优先锁定基准，后续所有曲面、特征都围绕这些基准展开。画散热肋条的时候没有走阵列偷懒的路子，先沿着机壳圆柱面做单条肋条的扫描路径，确认肋条的高度、厚度、相邻肋条的间距符合实际产品的散热间隙要求，毕竟这类高功率外转子电机工作时电流大，机壳的散热肋条既要保证足够的散热面积，又不能因为肋条过密导致积灰影响散热效率，单条肋条轮廓校准完成后再做圆周阵列，阵列后逐一检查肋条和端盖衔接处的倒角，避免出现锐边，和实际加工的冲压、车削工艺特征匹配。端盖部分的建模重点还原固定凸台、轴孔的配合特征，输出轴的扁位结构专门做了细节还原，这个扁位是用来锁紧紧定螺丝、防止传动齿轮和轴相对打滑的关键结构，建模时要保证扁位的平面度、和轴中心线的对称度符合实际零件的公差要求，后续做装配模拟时才能真实反映锁紧状态。整个建模过程只还原外部几何结构，没有涉及内部绕组、磁钢的细节，完全满足结构布局、安装校核的使用需求，做整车装配时可以直接导入这个模型，检查电机和悬挂结构、传动系统、电池舱的间隙，提前规避实装时的空间冲突，也能基于这个模型做定制化电机散热座、固定支架的二次设计，不用反复测量实物尺寸，大幅缩短改装设计的周期。
