工业流体输送管路压力稳压集成装置

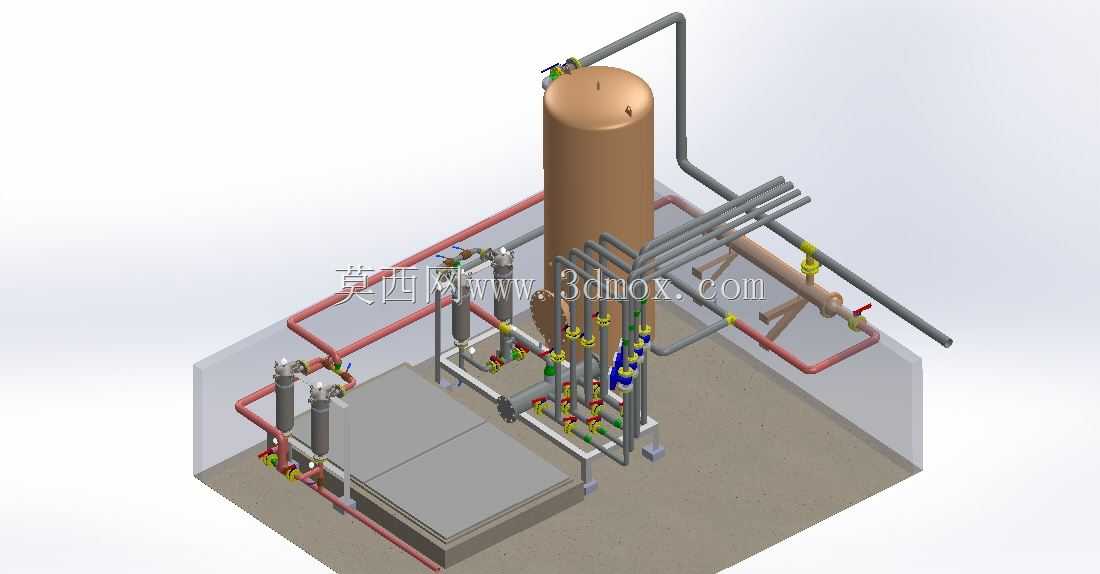

这套集成装置主要面向工业流体输送系统的稳压工况，常见于化工介质输送、厂区循环水稳压、中小型生产车间工艺流体分配场景，核心作用是抵消管路内流体的压力脉动，稳定下游管线的工作压力，避免泵组启停、阀门快速开关带来的水锤冲击损伤管线与末端设备。整套装置采用撬装集成式布局，核心承压罐体立式布置在撬体基座靠后位置，周边环绕布置进出水管路、控制阀门、过滤组件与旁路管线，所有管路走向沿撬体边缘排布，预留出足够的操作检修空间，日常巡检时可以直接接触到所有阀门手轮与仪表接口，不需要额外搭设操作平台。建模初期先确定核心罐体的安装定位，根据罐体的支撑脚尺寸划定撬座的承载区域，撬座采用型钢焊接框架搭配花纹钢板铺面的结构，先绘制撬座的基准框架，确定整体安装边界的长宽尺寸，保证整套装置可以整体吊装运输，不需要现场拆分管路。罐体建模先完成筒体与上下封头的结构，预留出所有管路接口的法兰位置，接口高度根据上下游管线的排布高度确定，避免出现管线急弯造成的流阻增大。管路排布阶段先梳理主通路的走向，主输送管线采用大管径无缝钢管，沿罐体侧面平行布置，分支管路根据各个功能段的需求匹配对应管径，阀门采用法兰连接结构，建模时准确还原法兰的螺栓孔位置与密封面尺寸，保证装配时不会出现干涉。旁路管线设置在罐体侧方，搭配检修阀门，方便罐体离线检修时不中断整体管路的流体输送。所有管路的支架都根据管线的重量与振动特性布置，在管路弯头、阀门集中的位置增加支撑点，避免运行过程中管路振动造成焊缝开裂。建模过程中先完成所有零件的定位装配，再逐一检查管线之间的净距，保证相邻管线之间预留出保温层安装与扳手操作的空间，罐体顶部的排气接口、底部的排污接口都单独引出到撬体边缘，方便现场接管操作。整套装置的所有外露接口都设置在撬体的同一侧，减少现场安装的管线对接工作量，撬座底部预留地脚螺栓安装孔，匹配常规工业厂房的设备基础尺寸，到场后只需要完成地脚固定与管线对接即可投入使用。
