跃水金鱼造型彩色3D打印展示摆件

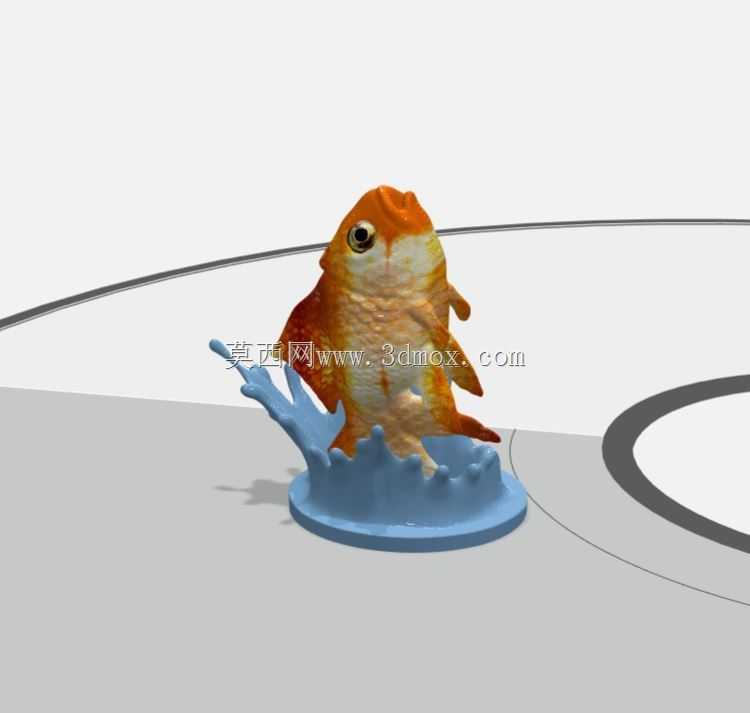

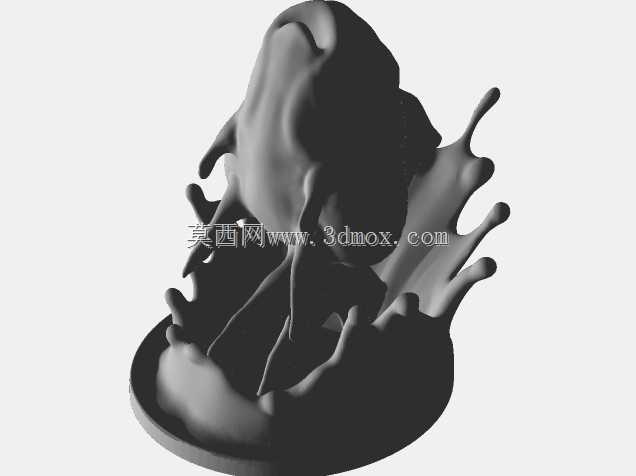

这个跃水金鱼造型的样件，是彩色PolyJet工艺3D打印的典型测试与展示工件，日常主要用在3D打印设备展厅、增材制造技术宣讲会、工艺验证环节，用来直观展示多材料彩色喷射成型的细节表现力，也可作为文创类桌面装饰摆件使用。从设计思路来看，整体拆分金鱼主体、溅水造型底座两个核心部分，金鱼躯体的曲面完全参照真实观赏金鱼的体态做仿生重构，背鳍、胸鳍、尾鳍的边缘做了0.3mm的厚度加厚处理，避免打印过程中出现翘边、断连的问题，鱼眼位置单独做了分色曲面拆分，适配PolyJet工艺多喷头同步喷射不同色号光敏树脂的成型逻辑，不需要后期二次上色就能呈现出黑瞳、橙红躯体、米白腹部分层的色彩过渡效果。溅水造型的底座和金鱼躯体底部做了嵌入式定位结构，安装时金鱼下侧的定位凸台刚好卡入底座溅水造型的预留凹槽，不需要额外粘接就能保证整体装配的同轴度，整体摆件的外接圆直径控制在120mm以内，高度不超过90mm，刚好适配多数桌面级PolyJet设备的成型仓尺寸边界，不需要拆分打印就能一次成型。建模阶段先通过曲面放样勾勒金鱼的躯体轮廓，再用投影曲线绘制鱼鳍、鱼鳞的纹理走向，鱼鳞纹理做了0.15mm的浅浮雕处理，既保证视觉上的纹理真实感，又不会因为纹理过深导致打印时出现树脂堆积瑕疵；溅水部分的曲面用自由形功能调整出水花飞溅的不规则形态，边缘做了圆角过渡，避免尖锐边角在打印后出现毛刺。实际打印验证环节，这个样件可以同时测试设备的彩色对位精度、曲面层纹控制能力、小尺寸薄壁结构的成型强度，不同曲率位置的表面成型效果能直接反映喷头的喷射校准状态，鱼身和水花衔接的位置做了渐变壁厚处理，从底座到鱼身的壁厚从2mm逐步过渡到1.2mm，既保证整体支撑强度，又能减少光敏树脂的材料消耗，打印完成后去除支撑时，薄壁的鱼鳍位置不会因为受力出现断裂，完全满足展示样件的长期摆放使用需求。
