桌面级3D打印机配套监视传动机构设计

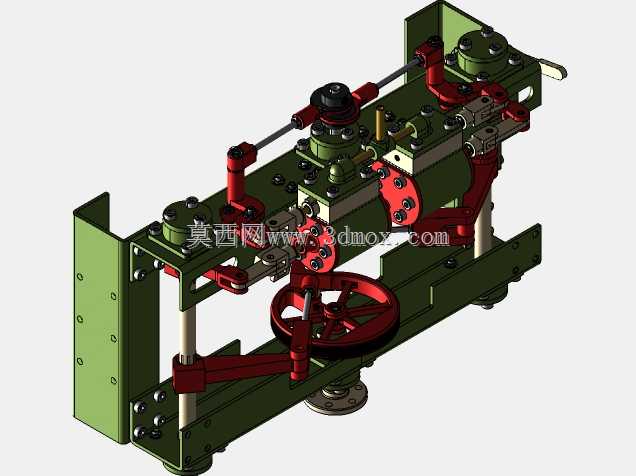

这套机构是面向桌面级熔融沉积型3D打印设备开发的原位状态监视配套结构，主要适配封闭成型仓的中小型3D打印机使用场景，解决打印过程中人工观察成型区域视角受限、无法近距离查看首层附着、丝材出料状态的实际痛点，无需额外加装外置电子监控设备，通过纯机械结构实现观察位的多自由度调整，避免电子设备在成型仓高温环境下出现元器件老化、成像模糊的问题。从功能特性来看，整套机构采用立式双侧板支撑架构，底部设置带定位孔的安装法兰，可直接固定在3D打印机成型仓的顶部预留安装位，安装边界控制在成型仓顶部横向180mm、纵向120mm的区域内，不会干涉X轴打印喷头的横向运动行程，也不会触碰Z轴升降平台的最高限位位置。机构核心的调节部分采用曲柄连杆联动结构，底部的红色手轮为手动调节输入端，转动手轮时可通过三组铰接的红色连杆带动前端的监视载台实现俯仰角度调整，配合横向布置的光轴导轨，可实现监视载台沿设备横向的位置平移，调整范围覆盖整个成型平台的打印幅面，能将观察视角对准打印区域的任意位置，不管是小尺寸零件的精细打印，还是大尺寸模型的首层铺设，都能调整到无遮挡的观察角度。在三维建模的实现过程中，首先要确定安装基准面，以3D打印机成型仓顶部的安装螺孔坐标为原点，先绘制两侧绿色立式支撑板的草图，拉伸生成支撑板实体后，在对应位置加工光轴安装孔、连杆铰接孔位，孔位公差按照H7级精度设置，保证光轴穿设后无卡滞、铰接轴转动顺滑。之后分步构建连杆组件，每段连杆的铰接点位置需要反复做运动仿真校核，避免调整过程中出现连杆死点、结构干涉的问题，手轮部分单独建模后装配到底部输入轴端，要保证手轮转动时的扭矩传递顺畅，不会出现空程。最后完成所有标准件的装配，包括紧固螺栓、导向轴套、支撑铜柱等，装配完成后做全局干涉检查，确认整个调节行程内所有零件无碰撞、无摩擦，同时核算整套机构的总重量，控制在800g以内，避免给打印机成型仓顶部造成额外的负载压力。实际使用时，操作人员在打印启动前可先通过手轮调整好观察角度，打印过程中无需打开成型仓门就能直接观察打印状态，减少仓内温度波动对打印成型质量的影响，整套结构无电子元器件，后期维护仅需定期在铰接点添加少量润滑脂即可，适配多数桌面级3D打印机的改装需求。
