青铜挠性叶轮底座式输送泵结构

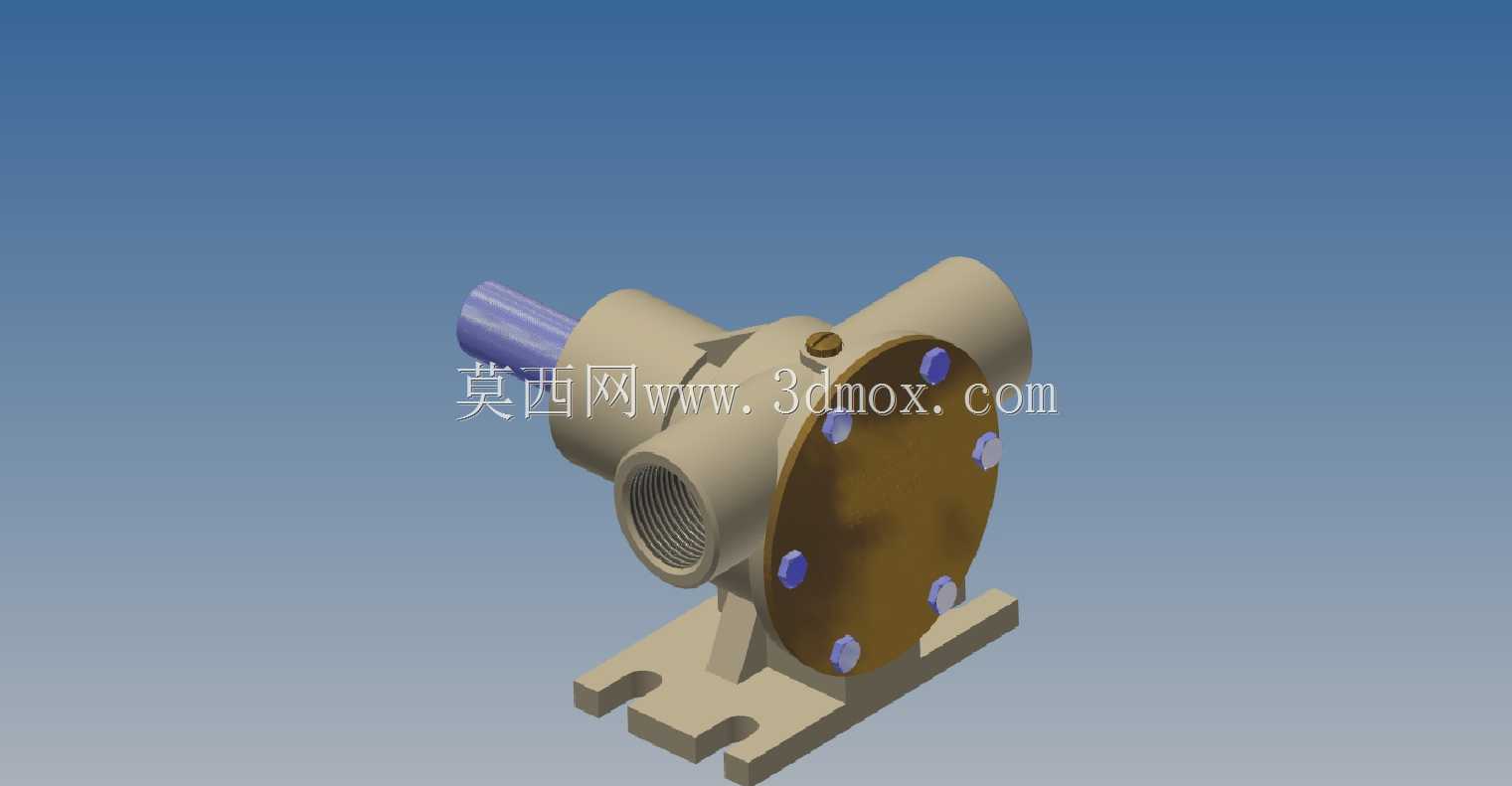

做船舶辅机配套设计快十二年，这类青铜挠性叶轮底座泵我经手建模、出工程图的少说有三十多套，这次的模型是针对小型舱底输水、淡水循环场景做的结构还原。先从实际应用说，这类泵大多用在小型游艇、内河作业船的舱底排水，或是小型冷却循环系统里，3/4"BSP螺纹端口适配常规船用管路，不用额外做转接头就能直接对接紫铜输水软管，安装效率比法兰连接的款式高不少，毕竟船舱里作业空间窄，拧螺纹比上法兰螺栓省至少一半工时。

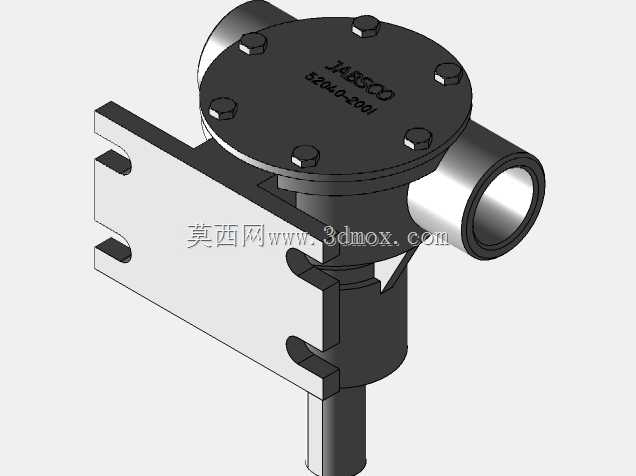

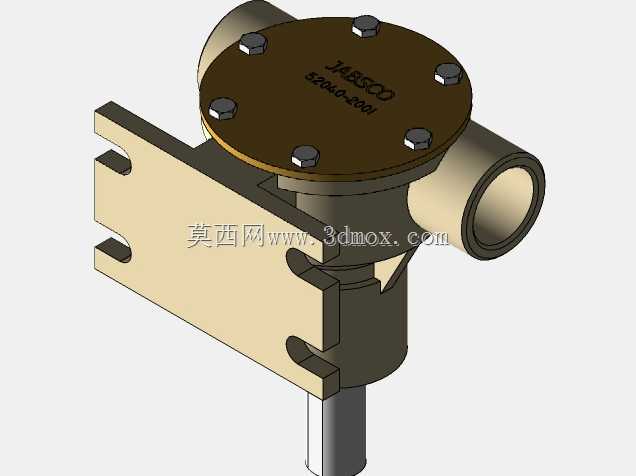

建模的时候我习惯先定安装边界，底座上的两个长槽安装孔是核心定位基准，先按实际安装的槽钢间距定孔中心距，留足±2mm的安装调节余量，毕竟船体焊接的底座支架难免有位置偏差，长槽孔能抵消装配误差。泵体的青铜腔体部分，先画旋转特征做出流道的基础轮廓，再切出进出口的螺纹孔，BSP螺纹是55度密封管螺纹，建模的时候要注意牙型角的参数，别跟NPT螺纹搞混，之前有新人建模时选错牙型，3D打印样件装上去漏液，返工了三次。

挠性叶轮的建模是重点，叶片的倾斜角度要跟腔体的偏心距匹配，我一般先算好腔体的偏心量，再用阵列特征做六个叶片，每个叶片的根部倒R0.8的圆角，避免实际运转时应力集中开裂，毕竟青铜材质虽然耐磨，但锐角位置在反复形变下容易断。端盖部分的六个紧固螺栓孔，要跟泵体上的螺纹孔做同轴配合，建模时用装配约束把端盖跟泵体对齐，再阵列孔位，避免后期装配出现孔位错位。泵轴的伸出端要留够联轴器安装的长度，轴上的密封槽位置要跟腔体的密封座对齐，防止输送的液体漏到轴承位置。

实际使用里，这类泵的自吸性能比刚性叶轮泵好，不用提前灌引水就能抽走舱底的残水，青铜材质抗海水腐蚀，比铸铁泵的使用寿命长三倍以上，适合船用这类高湿度、有盐雾的场景。建模完成后我会做干涉检查，重点看叶轮转动时跟腔体内壁的间隙，留0.1mm的运转间隙，既保证密封性能，又不会让叶片跟腔体摩擦过度磨损。最后把安装底座的底面设为固定基准，导出装配体的时候把所有配合关系都保留，方便后续做管路布线的时候直接调用，不用重新定位。
