seabotix BTD150水下推进器结构设计

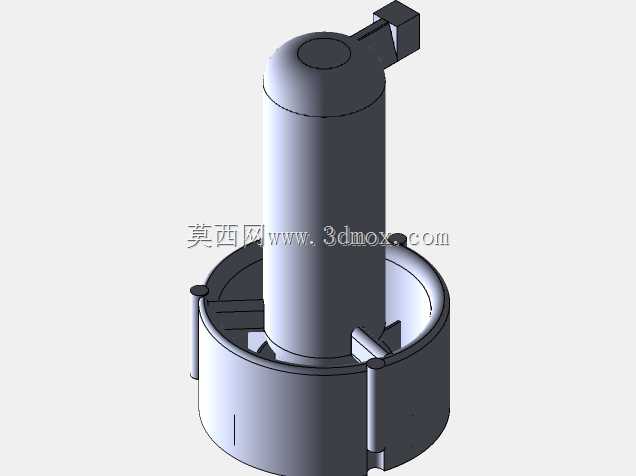

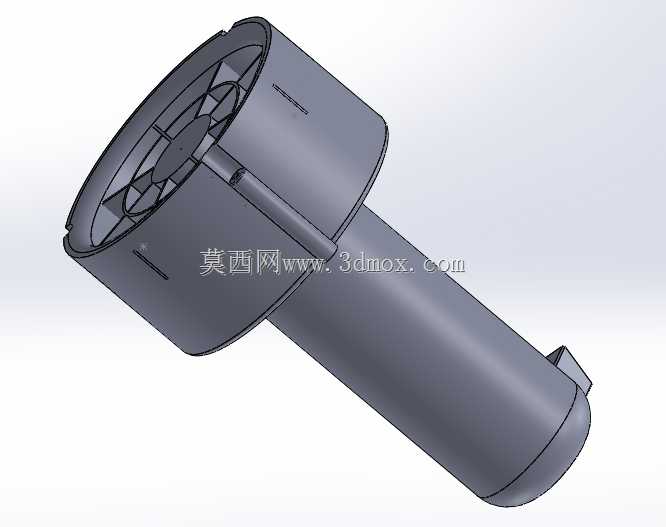

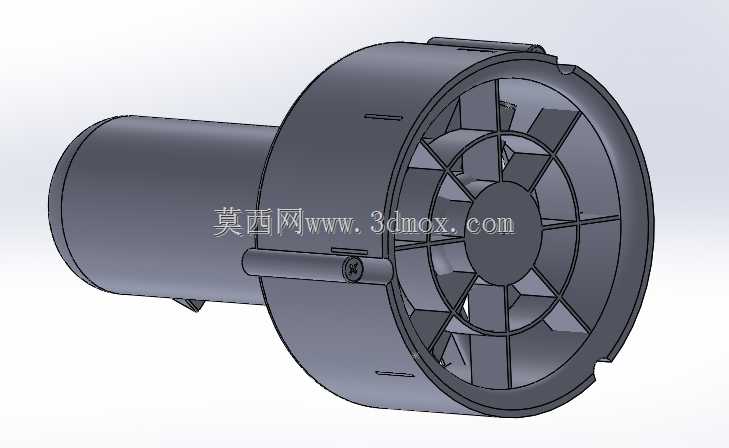

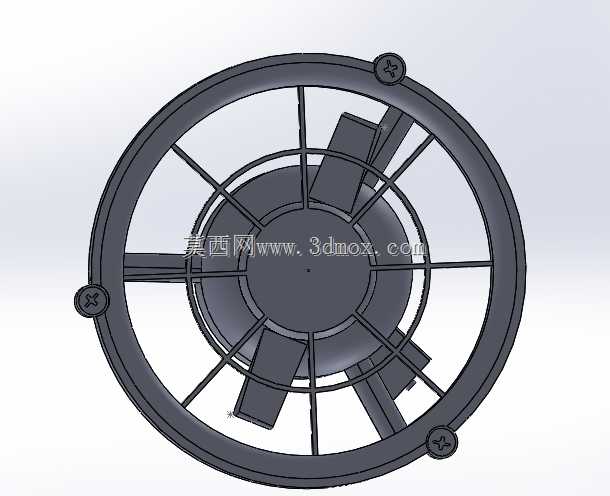

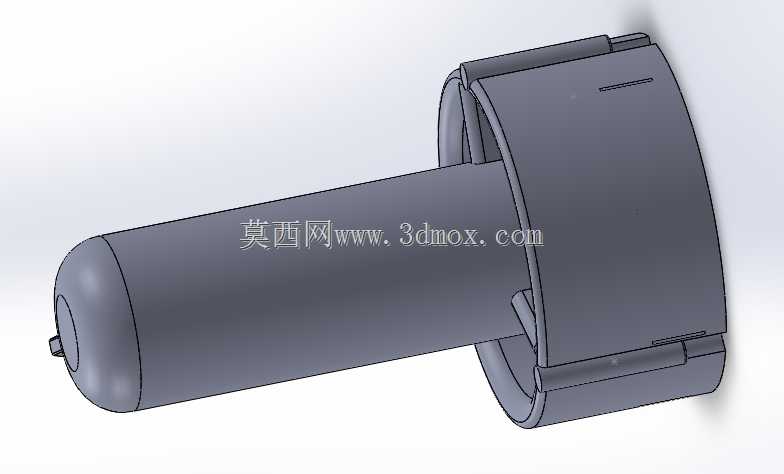

这款水下推进器主要适配小型观察级ROV、便携式水下作业机器人、水下探测载具的动力输出场景，在近岸浅海勘查、水下坝体检测、船底附着物排查、水产养殖水下巡检这类工况中，能为载具提供稳定的矢量推力，支撑载具完成进退、转向、悬停等水下机动动作。从结构设计逻辑来看，整体采用筒式集成布局，前端为带防护格栅的导流罩结构，格栅做了等距辐条式设计，既可以避免水下杂物、缆线缠绕螺旋桨叶，又能对进水流道做初步整流，降低进水端的紊流损耗；中段为动力舱集成段，将驱动单元、密封腔体、动力输出轴系整合在同一段圆柱壳体内，减少了分体装配带来的密封失效风险，侧面预留的安装凸台带有定位销孔与安装螺孔，可直接与ROV的主体框架做刚性连接，安装时需注意凸台端面与载具安装面的平面度公差控制在0.1mm以内，避免装配应力导致密封件偏磨；后端为尾椎式整流段，采用圆弧收束的外形，能减少推进器自身在水中行进的形状阻力，尾端预留的线缆过孔采用轴向出线设计，可避免线缆随水流摆动产生额外阻力，也能降低线缆与周边结构的剐蹭概率。

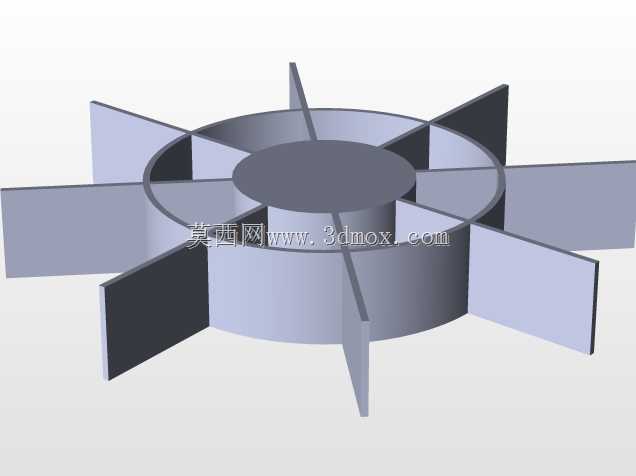

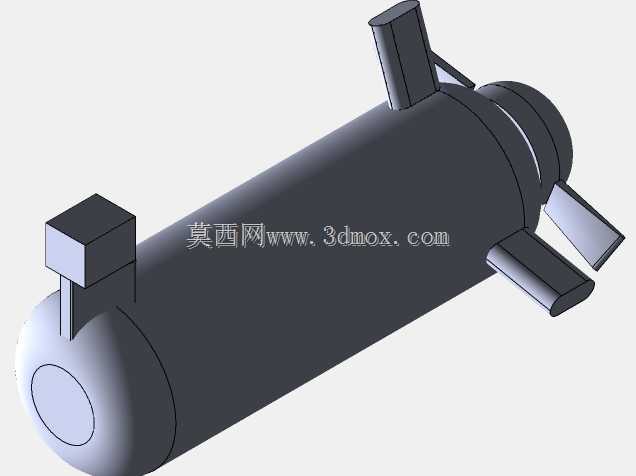

建模过程中，首先在三维软件中搭建整体的基准轴与基准面，先绘制前端导流罩的旋转轮廓，通过旋转凸台生成罩体基础外形，再在前端面绘制格栅的辐条草图，通过拉伸切除生成格栅通槽，之后对格栅的棱边做R0.5的圆角处理，减少水流在棱边处的空化效应；中段动力舱部分先绘制圆柱壳体的内外轮廓，通过薄壁旋转生成舱体基础，再在侧面绘制安装凸台的轮廓，拉伸凸台后添加定位孔与螺纹孔的特征，注意螺纹孔采用装饰螺纹线建模，减少不必要的特征占用；螺旋桨部分先绘制单个桨叶的翼型截面，通过投影曲线将截面映射到螺旋线路径上，再通过放样凸台生成单个桨叶，之后通过圆周阵列生成整组桨叶，桨叶与轴系的配合部分做同轴度约束，确保旋转时的动平衡余量符合设计要求；后端尾椎部分同样采用旋转凸台生成基础外形，在尾端中心位置绘制线缆过孔，拉伸切除后对过孔边缘做圆角处理，避免穿线时割伤线缆外皮。整体建模完成后，需要做全局的干涉检查，确认桨叶旋转过程中与导流罩内壁的间隙保持在1.2-1.5mm之间，既避免转动剐蹭，又减少叶尖间隙带来的推力损失；安装边界方面，整体筒身外径为150mm级，总长度控制在适配小型ROV挂载的尺寸范围内，侧面安装凸台的孔位间距符合行业通用的小型推进器安装规范，可直接替换同规格的同类型推进器，无需额外修改载具的安装支架。在实际使用中，该推进器的密封结构采用双道O型圈径向密封设计，建模时需在密封槽位置严格控制槽宽与槽深的尺寸公差，确保O型圈的压缩率在20%-25%之间，兼顾密封性能与转动阻力；导流罩的内壁做了光滑过渡处理，没有突兀的台阶结构，能让水流顺畅通过桨叶区域，提升推进效率。
