透明管体式水流量测量流量计结构

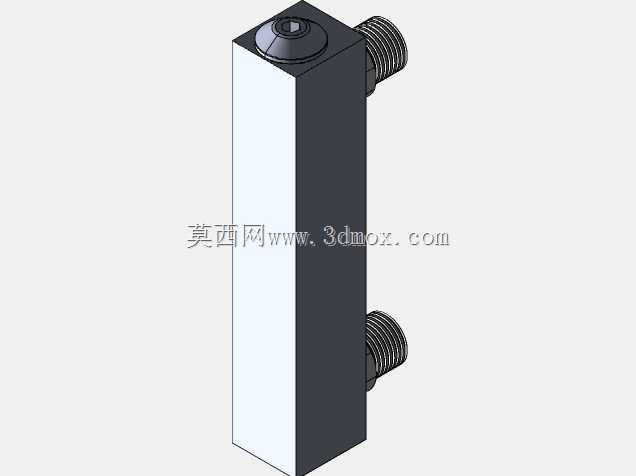

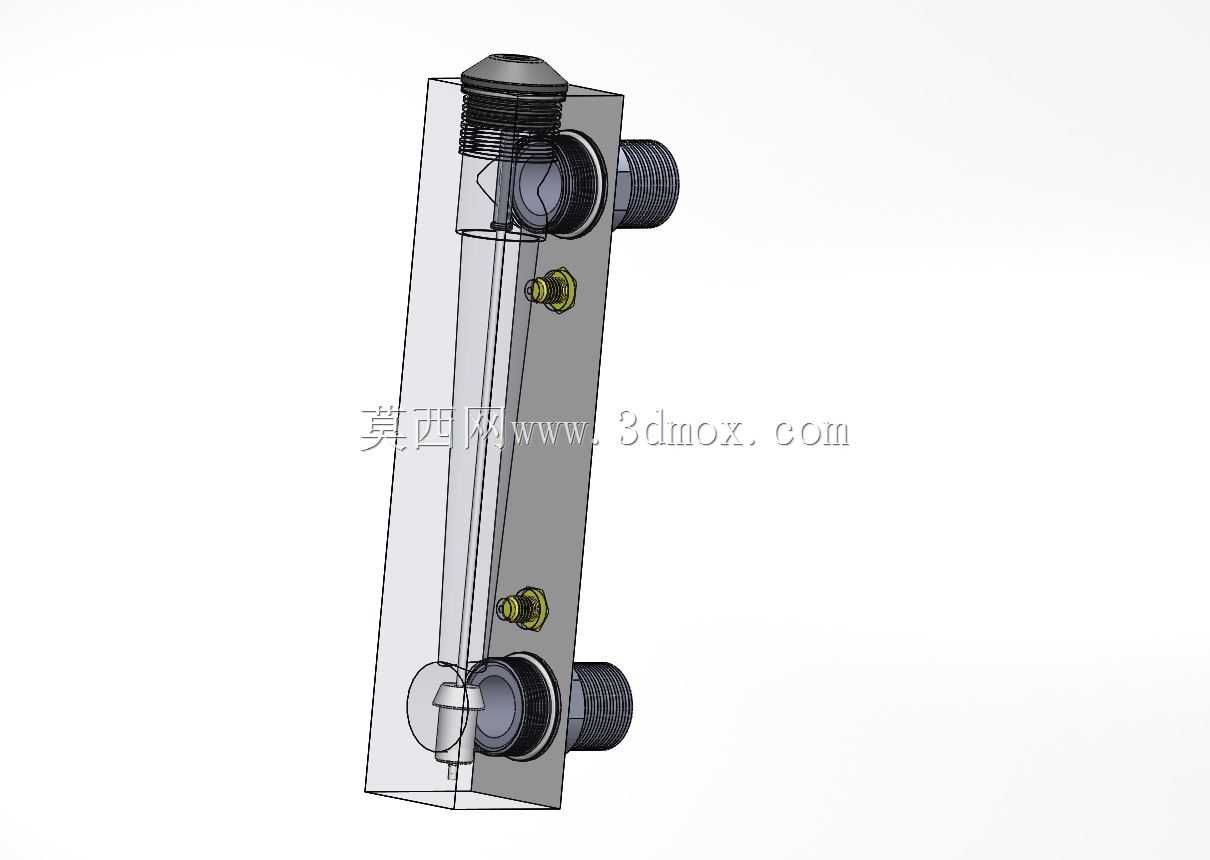

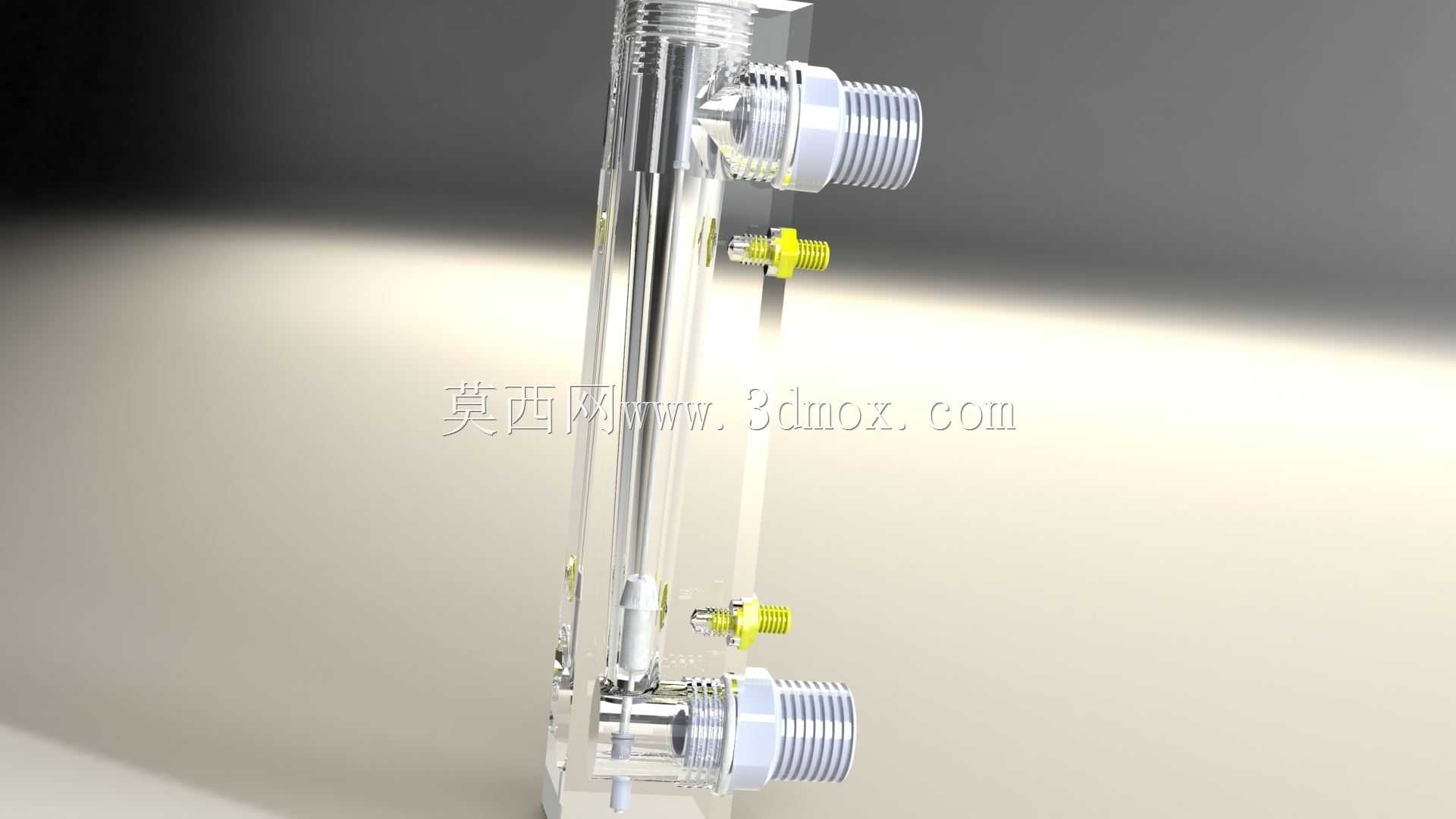

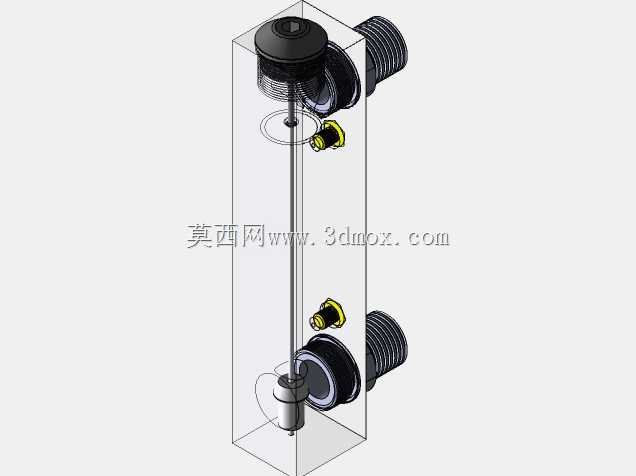

在中小型水处理管路、实验室流体回路、小型工业冷却循环系统的现场布设中，这类透明管体的水流量计是运维人员快速判断管路通流状态的常用部件，不用额外外接数显模块，站在管路旁就能直接观察管内浮子的位置，实时读取当前水流量的大致区间，排查管路堵塞、阀门开度异常的效率远高于封闭壳体的流量检测部件。做这个模型的时候，最先要敲定的是安装边界尺寸，两端的外螺纹接口要匹配常规4分水管的连接标准，螺纹的有效啮合长度、密封面的台阶尺寸都要和市面常用的水管接头适配，避免安装时出现螺纹滑牙、密封不严漏水的问题；管体部分做透明结构的设计，一方面是为了可视化观测，另一方面也要考虑壁厚的承压能力，常规民用供水、小型工业循环水的压力在0.6MPa以内，建模时管壁厚度留足1.5mm的余量，既不会因为壁厚过大遮挡内部浮子的观测视线，也能满足日常使用的承压要求。建模的时候先从两端的金属接头入手，先画接头的主体回转结构，把外螺纹的牙型、端部的密封倒角、和透明管配合的插接台阶做出来，两个接头的同轴度要严格约束，不然装配之后透明管会出现憋劲开裂的问题；之后做透明测量管的部分，管内壁要做光滑处理，不能有多余的凸起结构，避免干扰浮子的正常升降，管身上的刻度标识做浅浮雕结构，不用额外贴图，方便后续导出工程图的时候直接标注刻度参数；侧面的两个小型调节接头是用来接旁通管路或者流量微调阀的，建模时要注意接头的轴线和主管轴线的垂直度，螺纹规格匹配小型气液管路的通用标准，安装位置要避开主管路的安装操作空间，不会影响两端水管的扳手拧动空间。最后做内部的浮子和导向结构，导向杆的同轴度要和主管保持一致，浮子和导向杆之间留0.2mm的间隙，保证浮子能随流量变化顺畅升降，不会出现卡滞的问题；整体装配完成后要做干涉检查，确认所有活动部件没有和管壁、接头发生硬干涉，安装时两端接头和透明管的配合位置留0.1mm的密封胶圈安装槽，实际生产时可以套入硅胶圈实现静密封，不用额外打胶也能满足密封要求。这类流量计的安装位置一般选在管路的竖直段，水流自下而上流动，建模时也特意把进出口的方向做了明确的结构区分，避免安装时装反导致测量失效。
