转轮配套小型无刷电机结构设计

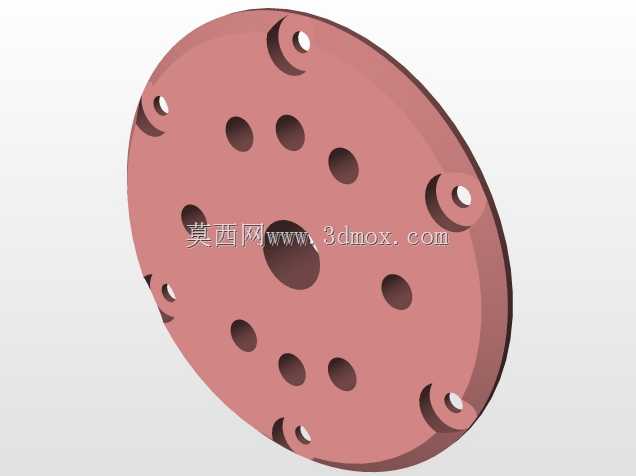

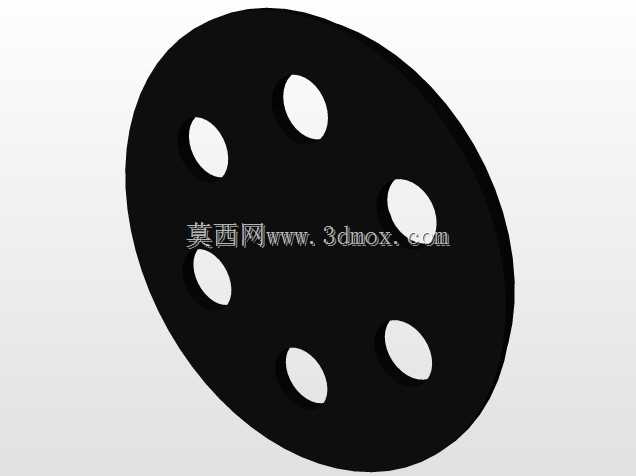

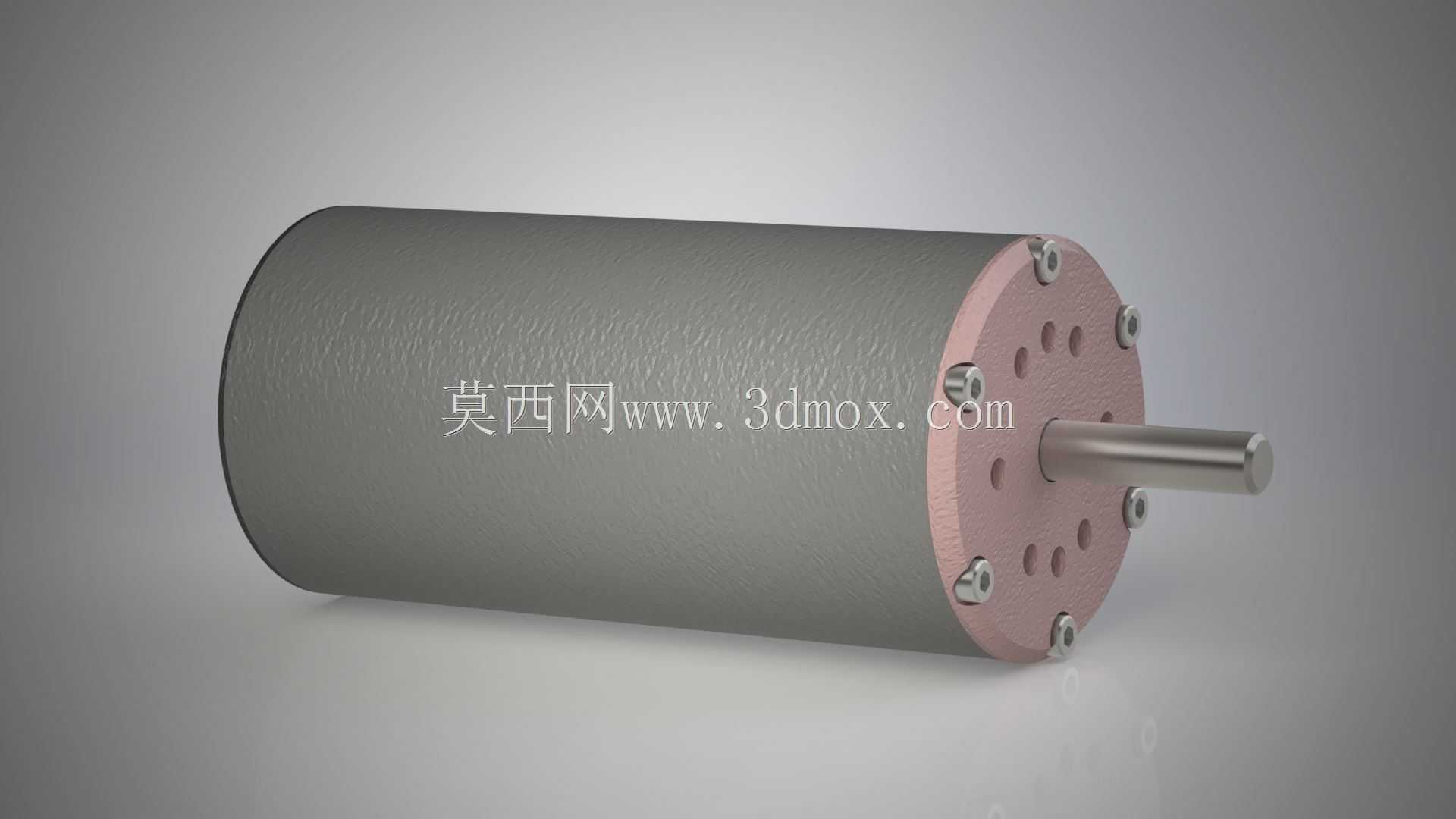

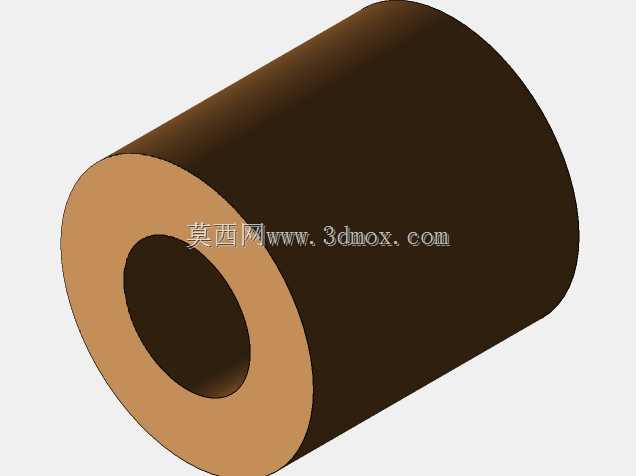

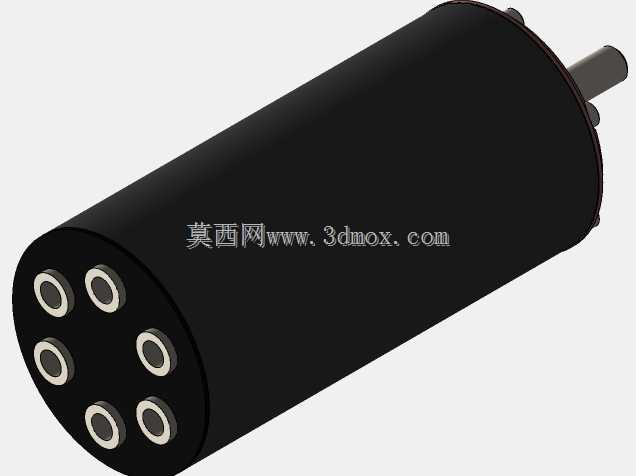

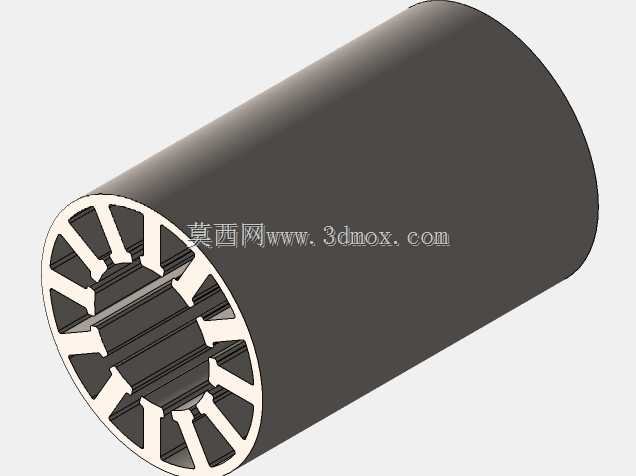

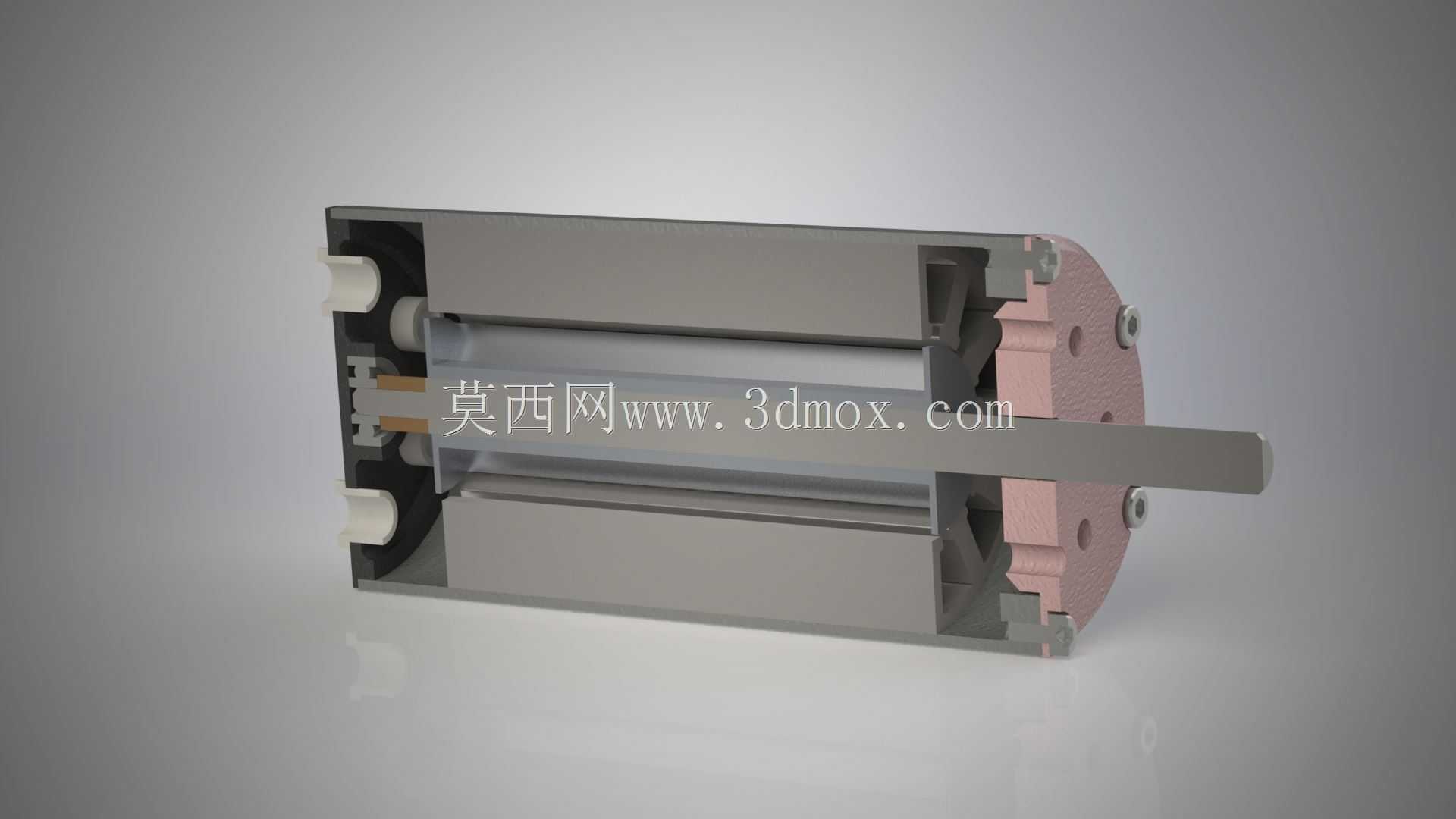

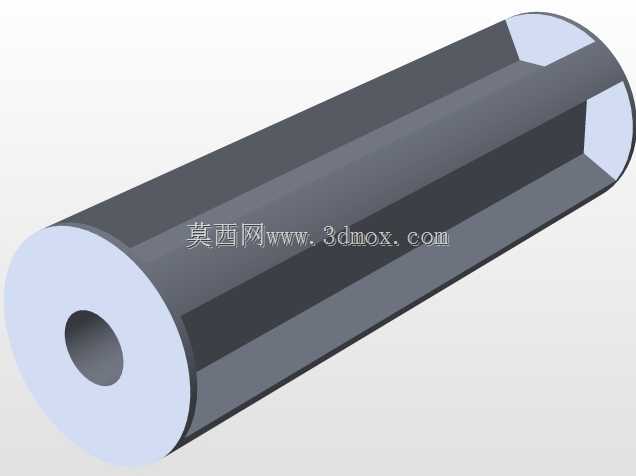

这类适配转轮的无刷电机，常应用在小型流体输送转轮、精密回转工位、小型传动辊组的动力输出场景，相比同体积有刷电机，它没有碳刷磨损结构，连续运行寿命更长，运行时的电磁干扰也更低，适合对运行稳定性有要求的紧凑安装空间。从结构设计来看，这款电机采用圆柱型机壳设计，外壳做了磨砂质感的表面处理，既可以提升散热面积，也能在安装握持时增加摩擦力，输出端采用端盖定位结构，端盖上均匀分布的安装孔可以直接对接转轮的安装法兰，不需要额外加装转接座，能有效缩减整体装配后的轴向尺寸。输出轴采用标准圆柱光轴设计，轴径匹配常规转轮的轴孔公差，装配时可以通过顶丝或者键连接实现和转轮的周向固定，避免传动过程中出现打滑空转的问题。建模过程中，首先要确定电机的核心安装边界：机壳外径、总长度、输出轴伸出长度、端盖安装孔的孔位分布圆直径，这些尺寸直接决定了后续转轮配套时的适配性，画图时先绘制电机的中心轴线作为基准，先拉伸出机壳的圆柱主体，再对机壳端面做倒角处理，避免装配时刮伤安装人员或者配套部件。之后绘制输出端端盖，先画出端盖的基体轮廓，再阵列排布安装螺丝孔，每个螺丝孔都做沉头设计，保证螺丝安装后不会突出端盖表面，避免和转轮安装面产生干涉。输出轴部分要单独建模，注意轴肩的定位尺寸，轴肩要和端盖内的轴承位匹配，保证轴转动时的同轴度，端盖上的散热小孔也要做均匀阵列，这些小孔既可以辅助电机内部散热，也能在装配时作为定位标记，方便安装时对准孔位。建模时要注意各个配合面的公差预留，比如机壳和端盖的配合位要留适当的过盈量，输出轴和轴承的配合要采用基孔制公差，避免装配后出现轴转动卡滞的问题。这类电机在实际选型时，要注意和转轮的负载匹配，根据转轮的转动惯量、运行转速选择对应功率的型号，安装时要保证电机轴和转轮的同轴度，避免偏载导致轴承过早磨损，日常使用中可以通过端盖的散热孔观察内部积尘情况，定期清理保证散热效率。
