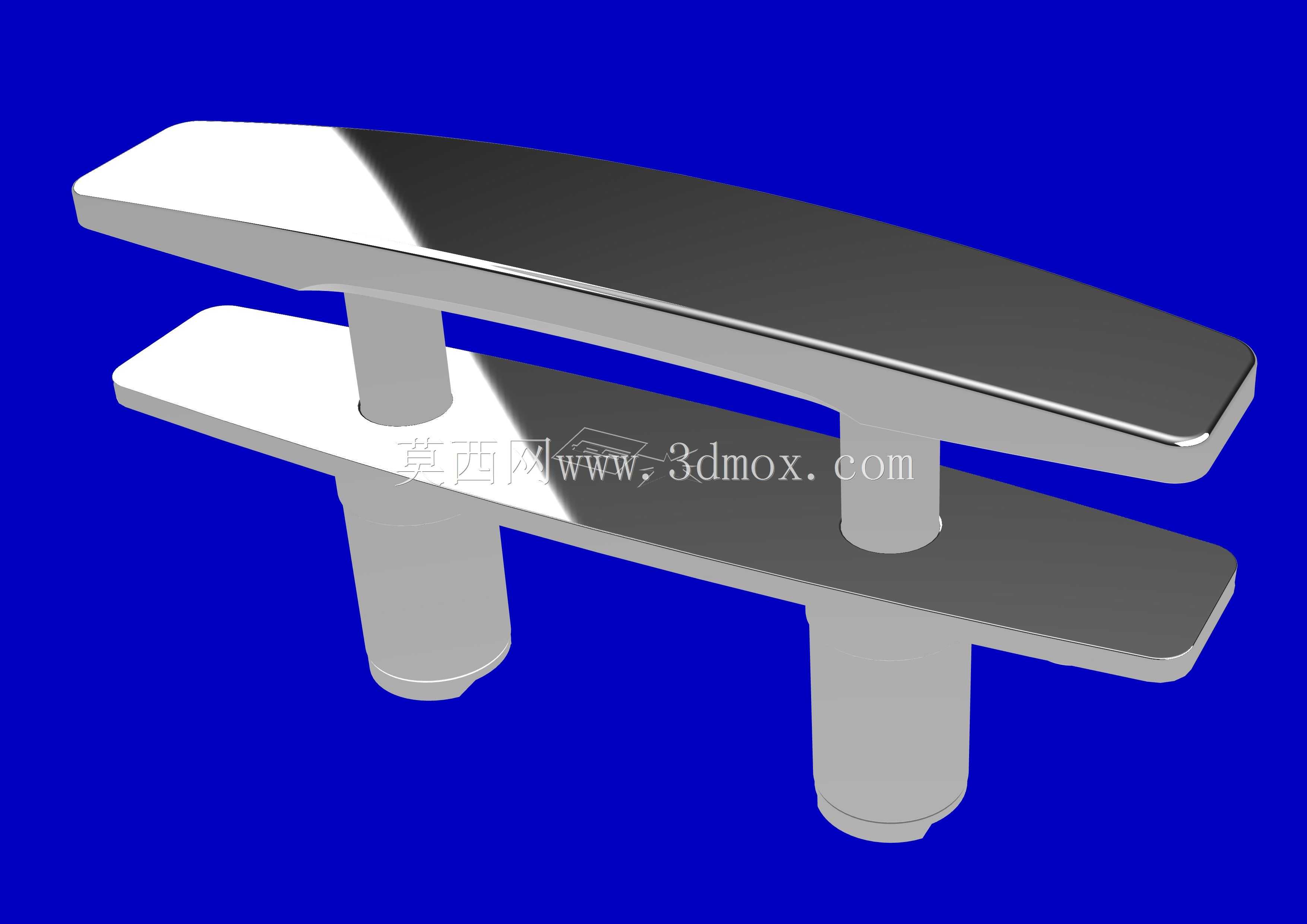

游艇用折叠式双柱系泊夹板结构

这款折叠式系泊夹板主要应用于中小型游艇、休闲船舶的甲板系泊区域，承担缆绳固定、船舶停靠时的系留载荷传递作用，日常使用中可在非系泊状态下折叠收合，避免甲板突出构件剐蹭人员或渔具，适配玻璃钢、铝合金材质的休闲船舶甲板安装场景。从功能特性来看，双柱支撑的结构可同时容纳两根不同直径的缆绳挂靠，夹板表面做了圆弧过渡处理，不会磨损缆绳外层的编织防护层，折叠结构内置阻尼转轴，展开后可自动锁止，承受系泊时的横向拉力不会意外翻折，收合时按压解锁卡扣即可放平，与甲板表面齐平无凸起。设计阶段首先确定180mm的总长度边界，对应安装底座的两个柱体中心距为120mm，柱体底部的安装法兰直径为22mm，需要在甲板上预留两个对应直径的安装孔，孔位公差控制在±0.2mm以内，保证安装后柱体垂直度偏差不超过0.5°，避免长期受拉出现应力集中。建模过程先绘制夹板的外形轮廓草图，将上下两层夹板的曲面做曲率连续处理，边缘倒R3的圆角避免锐边，随后绘制支撑柱的实体，柱体与夹板连接位置做R5的过渡圆角，降低应力集中系数，再绘制内部的折叠转轴与锁止卡扣结构，预留0.1mm的装配间隙保证转动顺畅，最后对整体结构做装配干涉检查，确认折叠过程中各部件无剐蹭。建模时先构建基准平面确定安装面位置，以安装孔中心为定位基准绘制支撑柱的截面，拉伸生成柱体实体后，再通过曲面放样生成夹板的流线型外形，将夹板与柱体做布尔合并，随后拆分出转轴与锁止件的独立实体，分别添加装配约束模拟折叠动作，验证运动行程无卡滞，最后对所有外露面做外观渲染处理，还原金属抛光的表面质感。实际选型时需要注意，该款夹板额定系泊拉力为8kN，适配直径10-16mm的尼龙或丙纶缆绳，安装时需要在甲板背面加装补强垫板，分散拉力载荷避免甲板局部受力开裂，日常维护需要定期在转轴位置加注硅基润滑脂，防止海水腐蚀导致折叠结构卡滞。
