通用汽车CTS-V集成滤清器油底壳结构

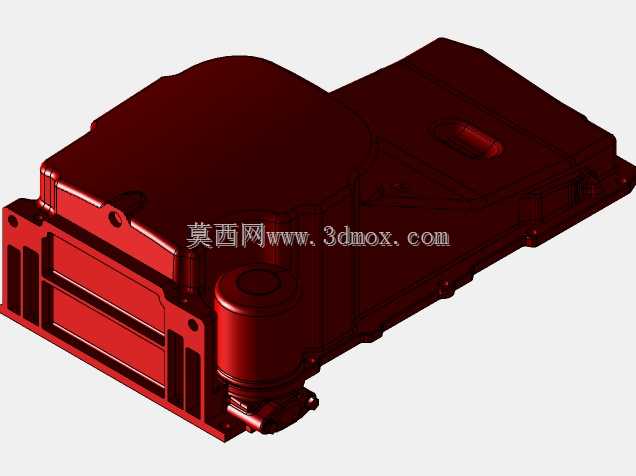

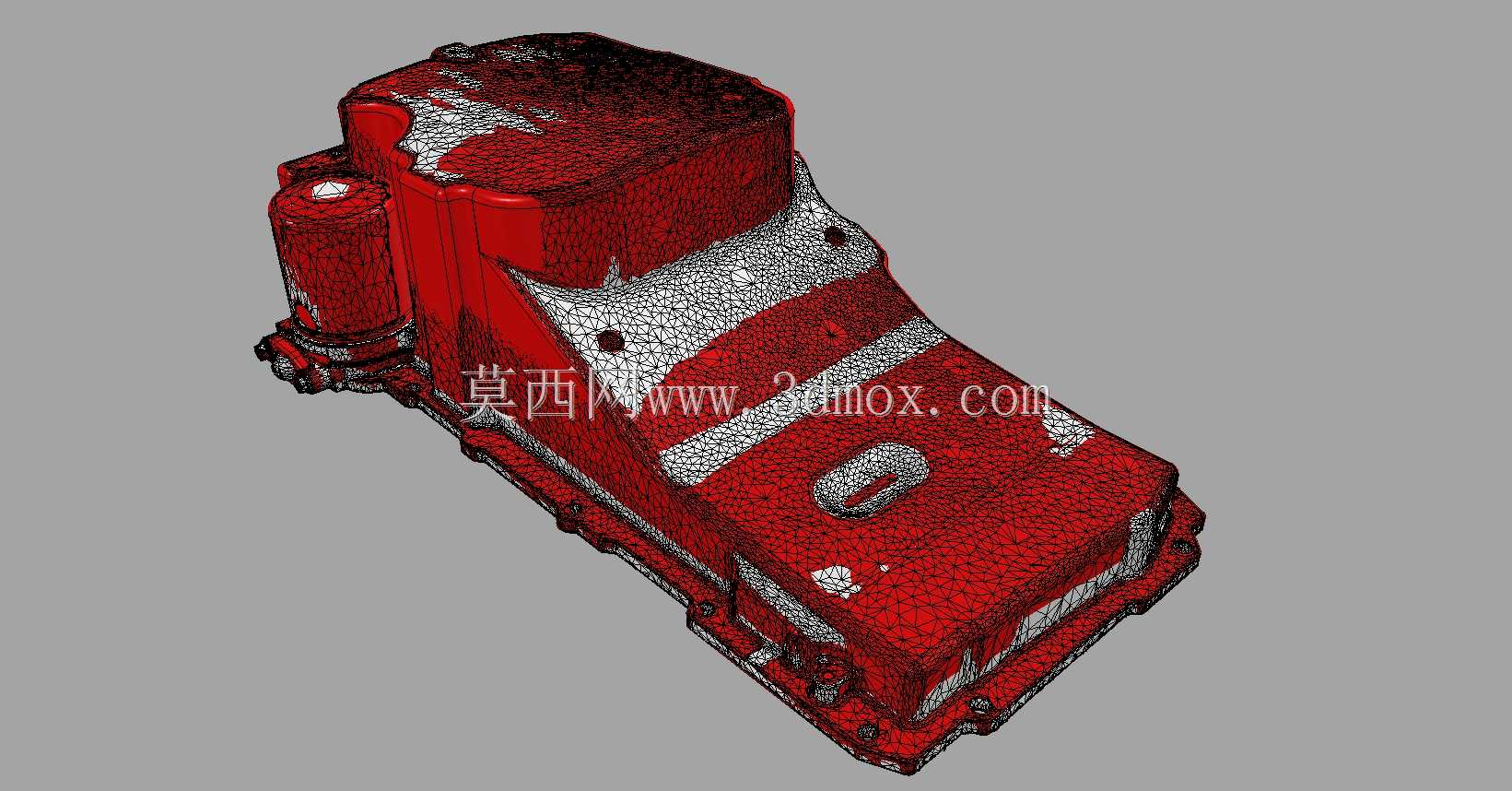

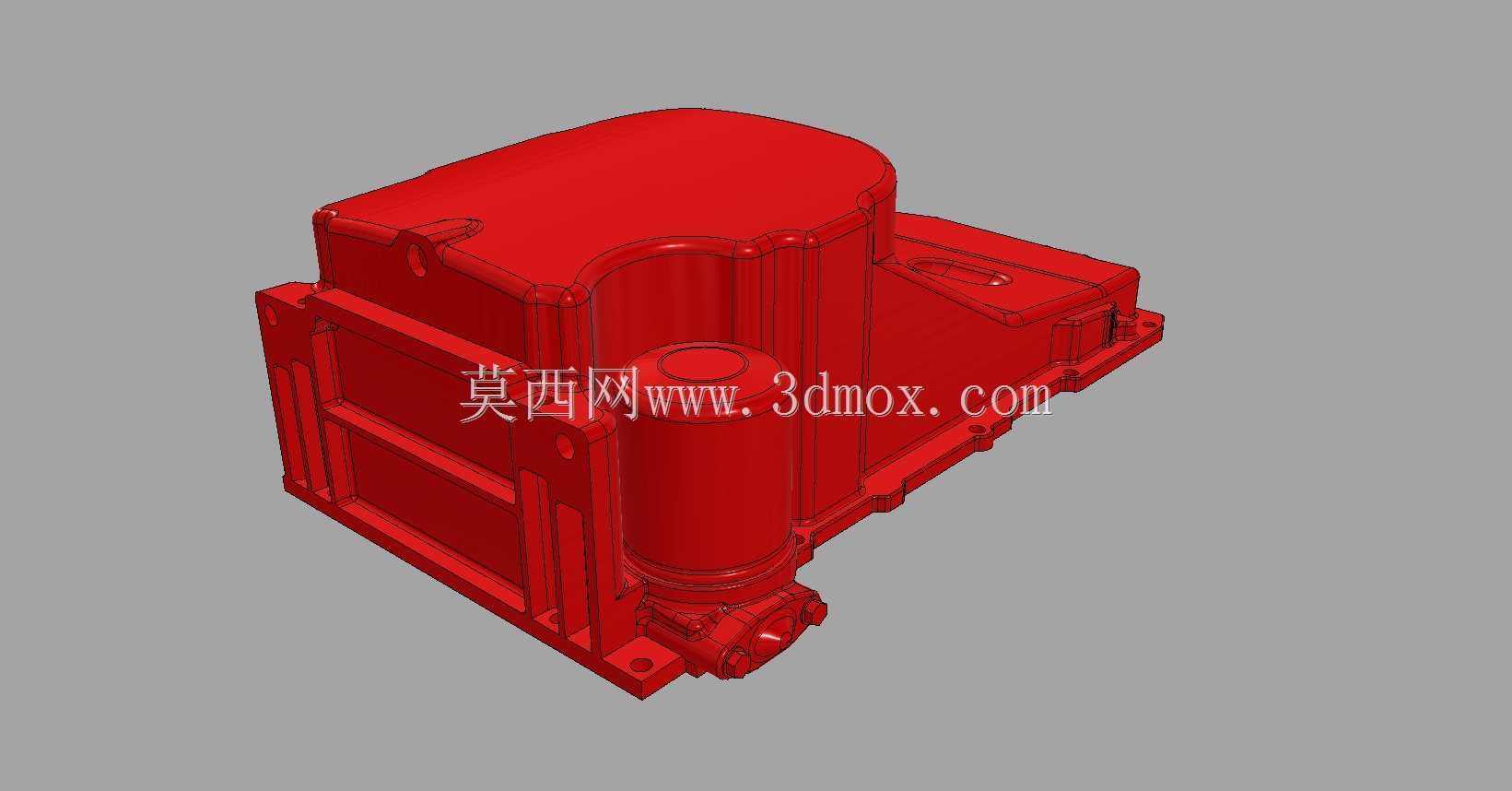

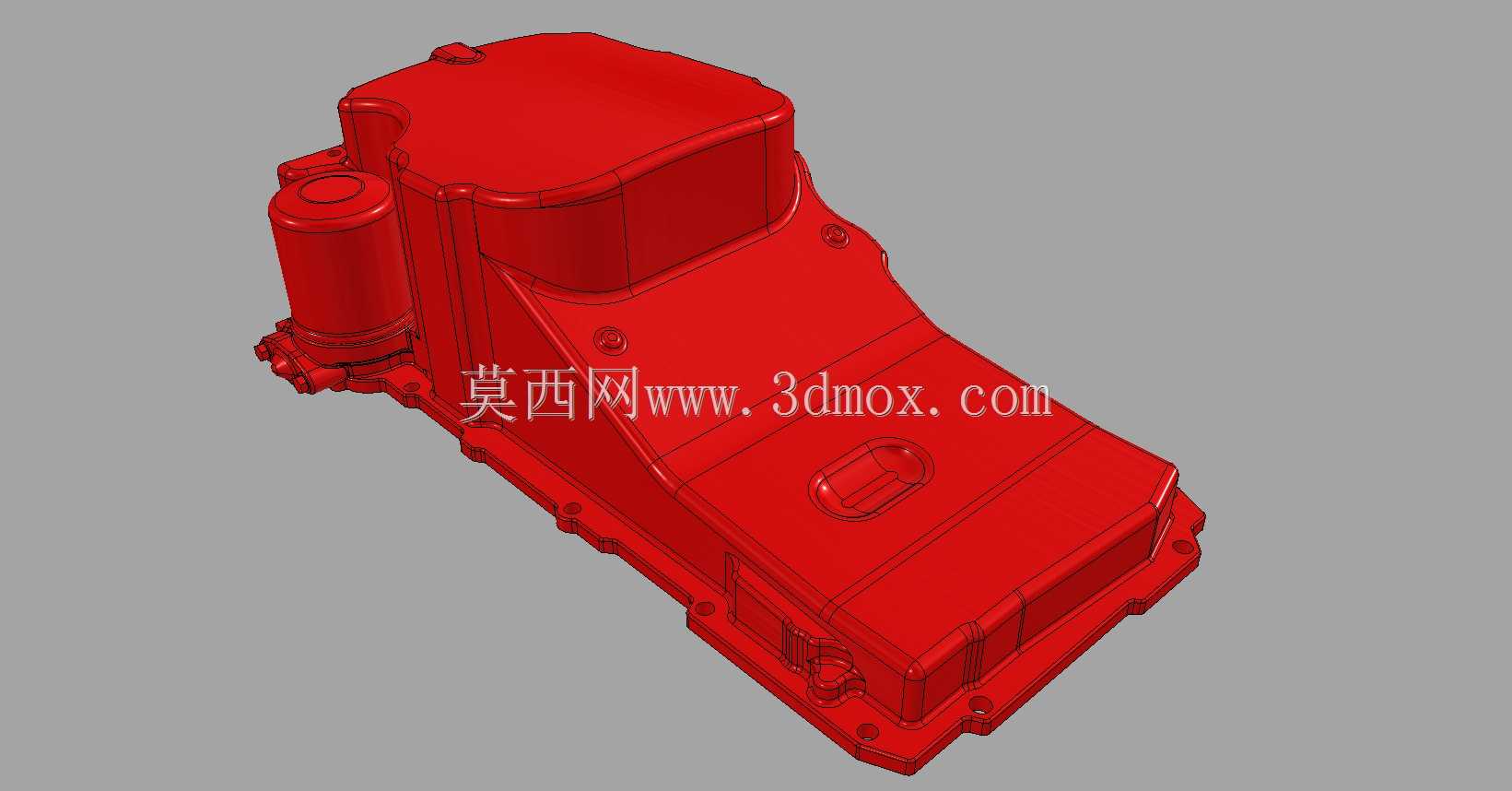

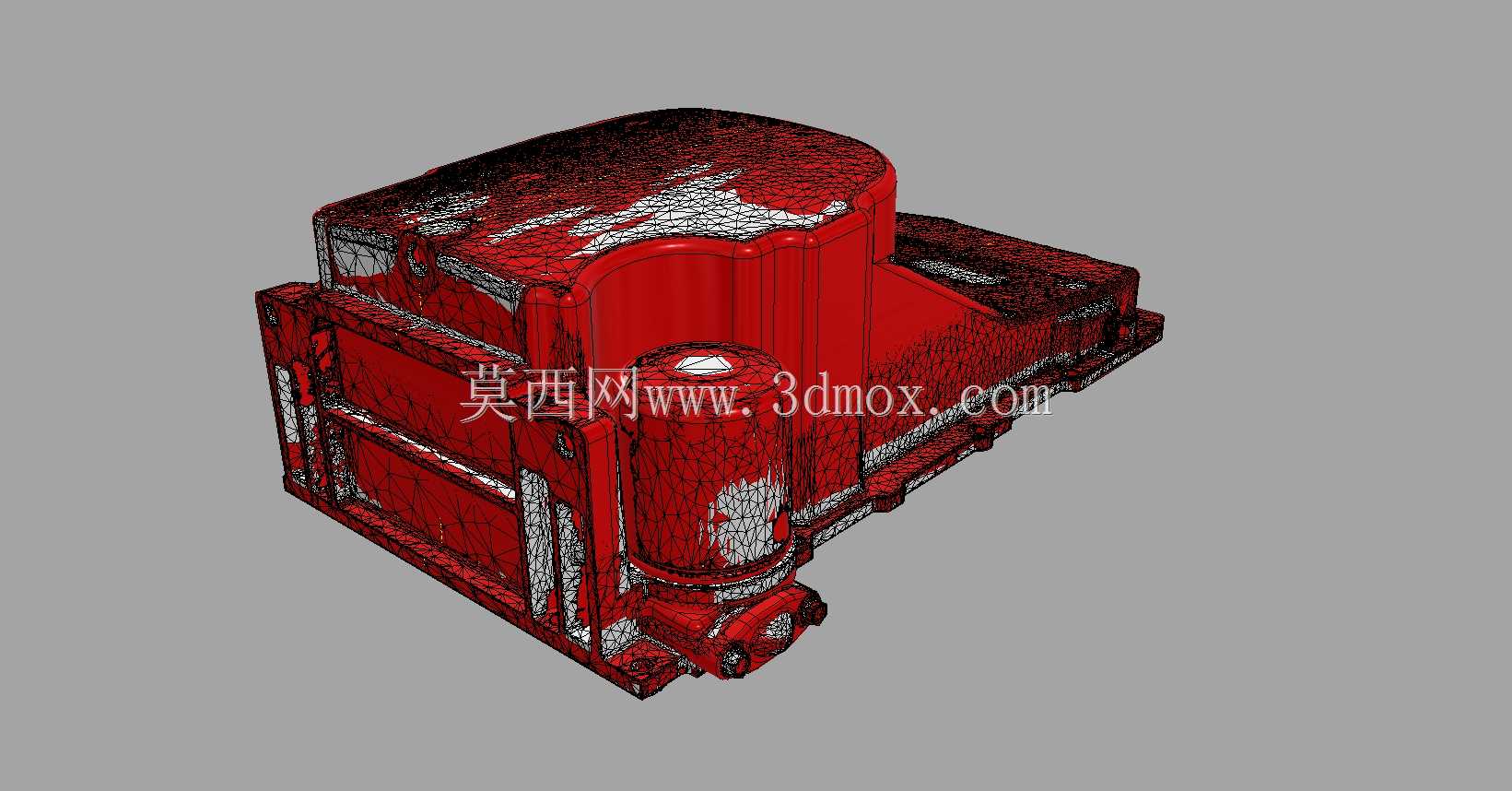

在高性能乘用车动力系统的润滑回路设计中，集成滤清器的油底壳承担着储油、杂质过滤、曲轴箱密封、机油散热辅助的多重作用，这类部件多应用于大马力V型发动机的下部安装位，直接决定润滑系统的工作可靠性与维护便捷性。这款适配CTS-V车型的油底壳，将机油滤清器安装座与壳体本体做了一体化集成设计，省去了外接滤清器的管路连接环节，既减少了机油渗漏的风险点，也能在发动机舱有限的布置空间内压缩润滑系统的整体占用体积。从建模逻辑来看，该结构是基于扫描点云数据完成的逆向建模，没有采用传统铸件建模常用的草图拉伸、切除的正向流程，而是直接对点云数据做网格优化、曲面重构，所有安装孔位、密封面、定位凸台的位置都严格匹配扫描得到的实车边界，避免了正向建模中容易出现的装配干涉问题。建模过程中首先要对扫描得到的离散点云做降噪处理，剔除扫描过程中产生的杂点、飞边数据，再根据部件的功能分区拆分曲面区域：储油腔的大弧面要保证足够的容积来容纳额定容量的机油，避免车辆急加速、急制动时机油液面倾斜导致机油泵吸空；滤清器安装座的接口要保证同轴度公差，确保滤清器安装后密封可靠，不会出现机油渗漏；与缸体连接的法兰面要保证平面度，所有螺栓过孔的位置度误差控制在装配允许范围内，同时法兰面上的密封胶槽结构要完整还原，保证涂胶后密封压力均匀分布。部件侧面的加强筋结构并非随意布置，而是根据发动机运行过程中油底壳承受的振动载荷分布设计，既可以提升壳体的结构刚度，降低发动机运行时的壳体辐射噪声，也能避免车辆行驶过程中路面飞石撞击导致壳体破损。安装边界方面，该油底壳的上部法兰完全匹配对应V型发动机的缸体下平面轮廓，预留的机油液位传感器安装孔、机油放油螺塞孔位置都符合整车维护的操作空间要求，集成的滤清器安装位朝向车辆侧方，保养时无需抬升发动机即可完成机油滤清器的更换操作。建模完成后需要逐一核对所有安装点的相对位置，确保与发动机缸体、周边副车架、转向拉杆的间隙满足动态行驶要求，不会在发动机抖动、车身形变时出现部件磕碰。
