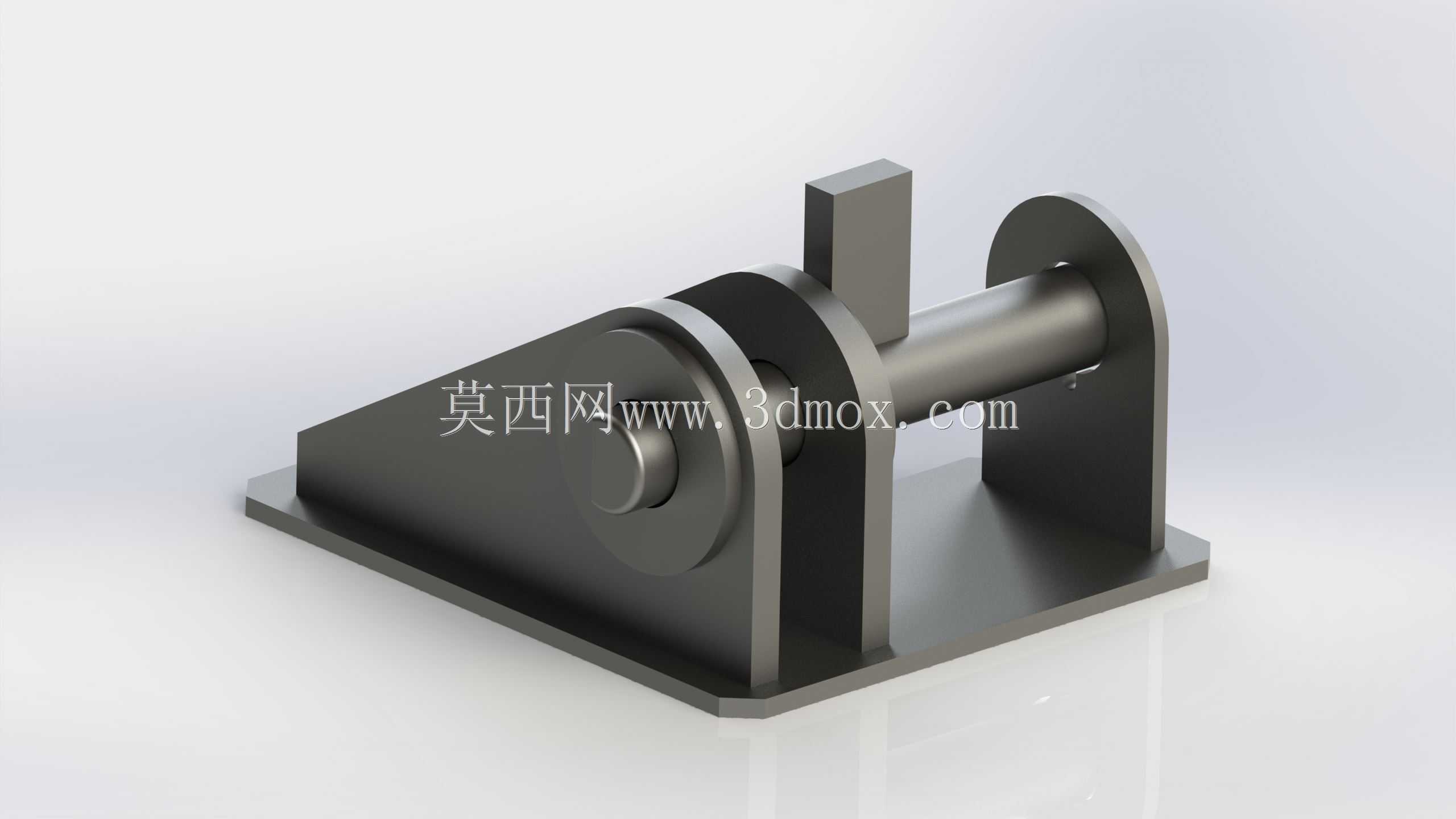

　　做船舶甲板舾装件设计快十二年，这类Smit拖曳支架是海洋作业船舶甲板上的核心受力构件，主要布置在主甲板艏部、艉部的系泊作业区，承担船舶离靠码头带缆、海上拖航编队、锚泊辅助作业时的缆绳载荷传递，部分海洋工程支持船还会用同规格支座配合止链器完成临时锚泊的载荷承接。这次建模的支座完全贴合JIS F2029标准的载荷要求，核心配置适配52mm标称直径的系泊缆索或锚链，横向销轴的有效作业行程覆盖到132mm，能满足常规拖带作业下缆绳角度偏转的避让需求，不会出现缆绳与支座侧板剐蹭磨损的问题。建模的时候先从安装底板开始画，先确定底板的安装孔位间距，毕竟甲板上的预装强结构骨材位置是固定的，支座底板必须和甲板下的加强筋对位，

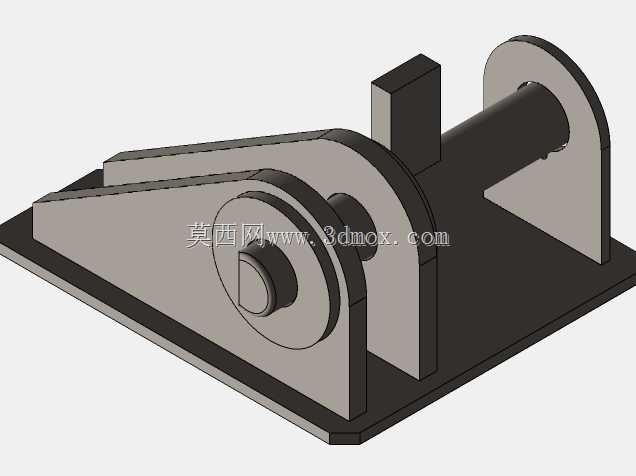

　　不然作业时集中载荷会直接撕裂甲板板；底板做了带斜度的三角加强筋，从底板边缘一直延伸到立板顶部，筋板厚度和立板保持一致，避免应力集中在焊缝位置。两侧的立板是同轴镗孔的设计，中间穿的拖曳销轴做了端部防脱挡板，建模时特意留了挡板的安装槽，实际加工时挡板和立板用沉头螺栓固定，防止销轴在缆绳横向窜动时脱出。中间的承托轴套做了圆角过渡，减少缆绳弯折时的应力集中，顶部的挡块是用来配合止索夹使用的，防止缆绳在受力时从轴套上跳出。建模步骤上先在草图里绘制底板的轮廓和安装孔位，拉伸凸台做出底板基体，再绘制两侧立板的草图拉伸成型，之后做三角加强筋的特征，注意筋板和立板、底板的交接处都加了焊接止口的工艺缺口，方便现场焊接作业；接着绘制中间销轴的回转特征，

　　装配到两侧立板的同轴孔里，再做端部的防脱挡板和顶部挡块，最后给所有锐边做2mm的倒圆角处理，避免加工和安装时的锐边割伤，也能减少应力集中点。整个支座的安装边界要注意，底板下方必须对应甲板下的横向强横梁，安装时底板和甲板采用连续角焊，焊脚高度不小于板厚的0.7倍，作业前要检查销轴的防脱结构是否牢固，每次拖航作业后要检查轴套的磨损量，磨损超过3mm就要及时更换衬套，避免缆绳直接摩擦金属基体出现断丝隐患。
