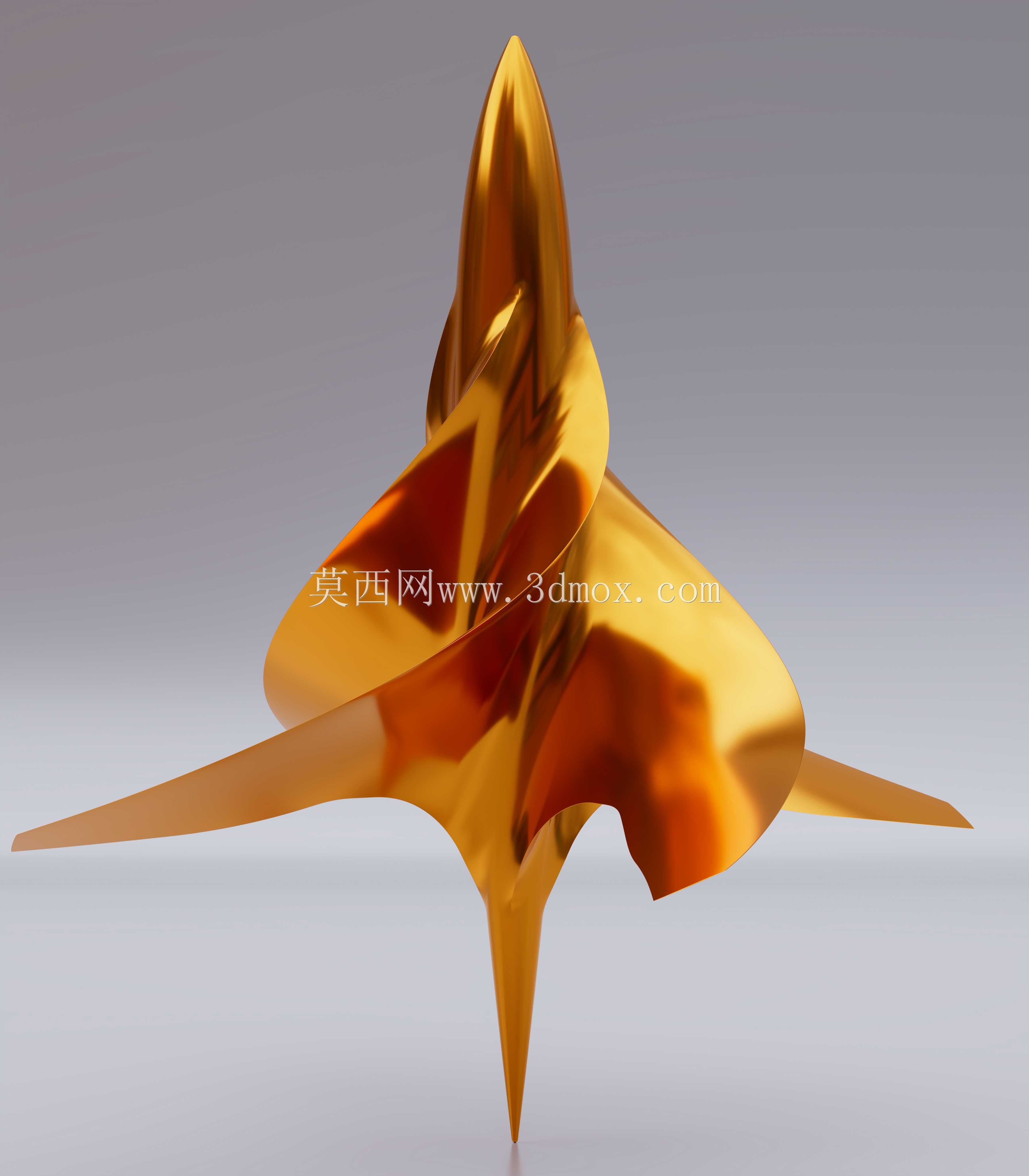

带ogive轮毂流线型螺旋桨概念设计

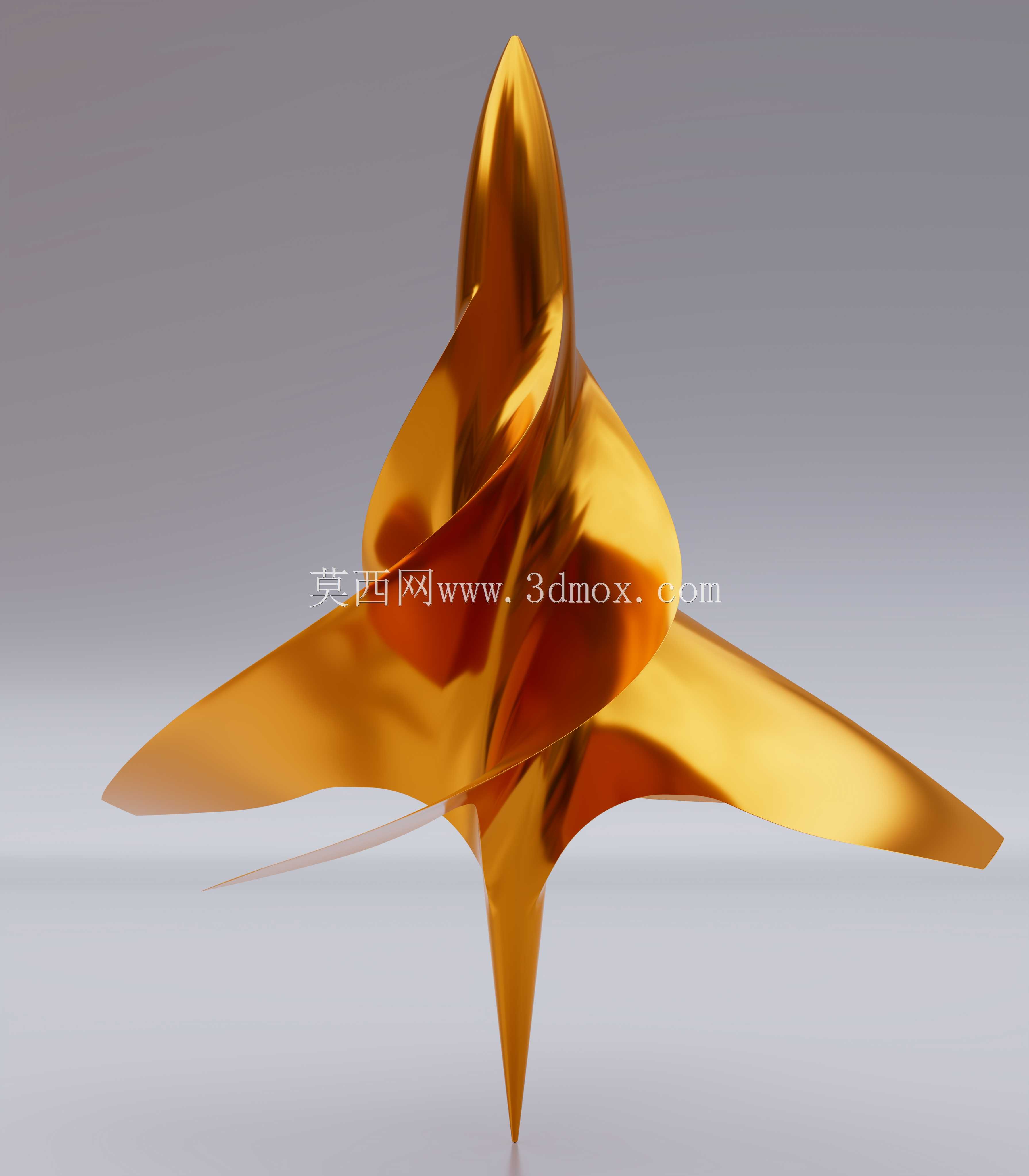

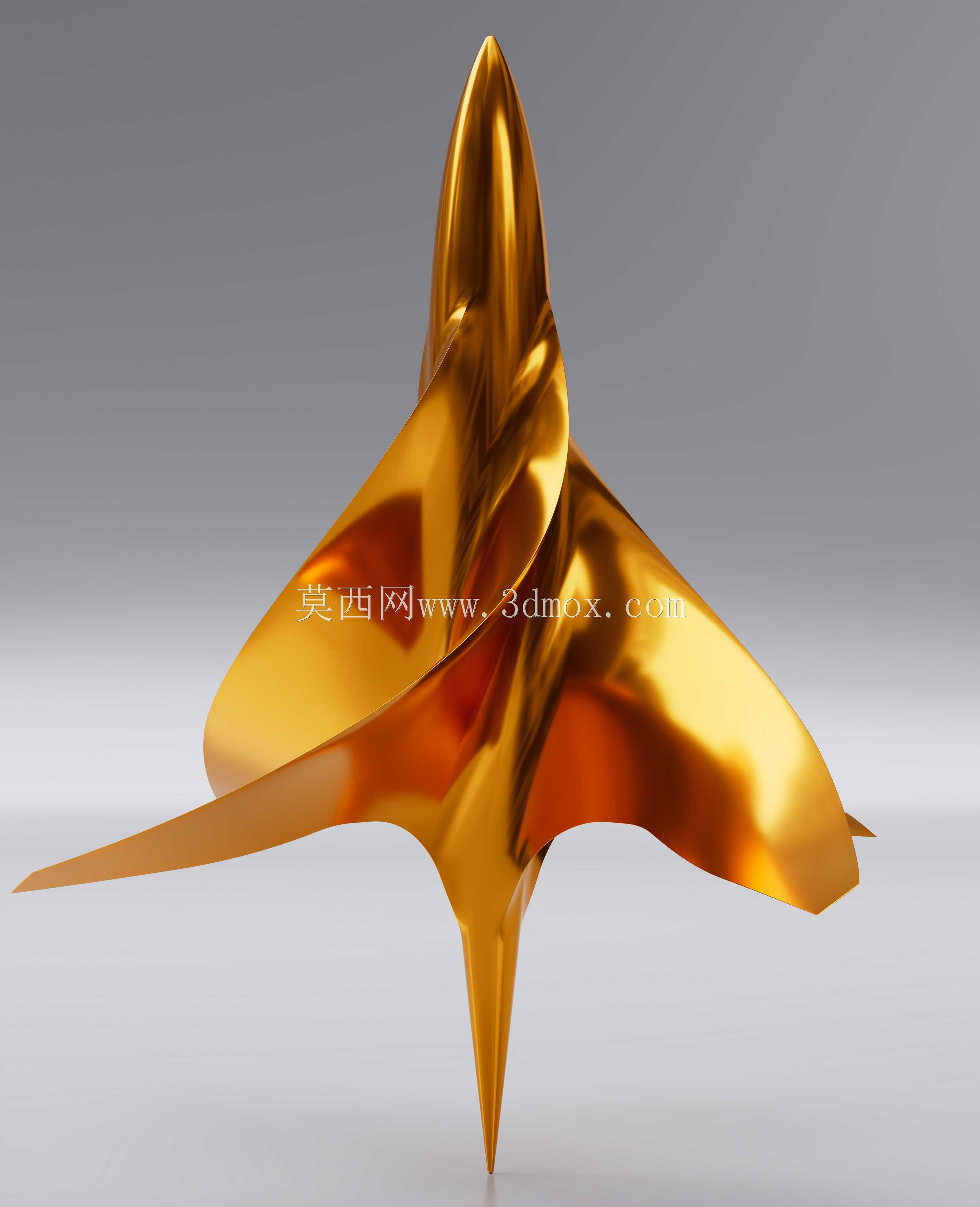

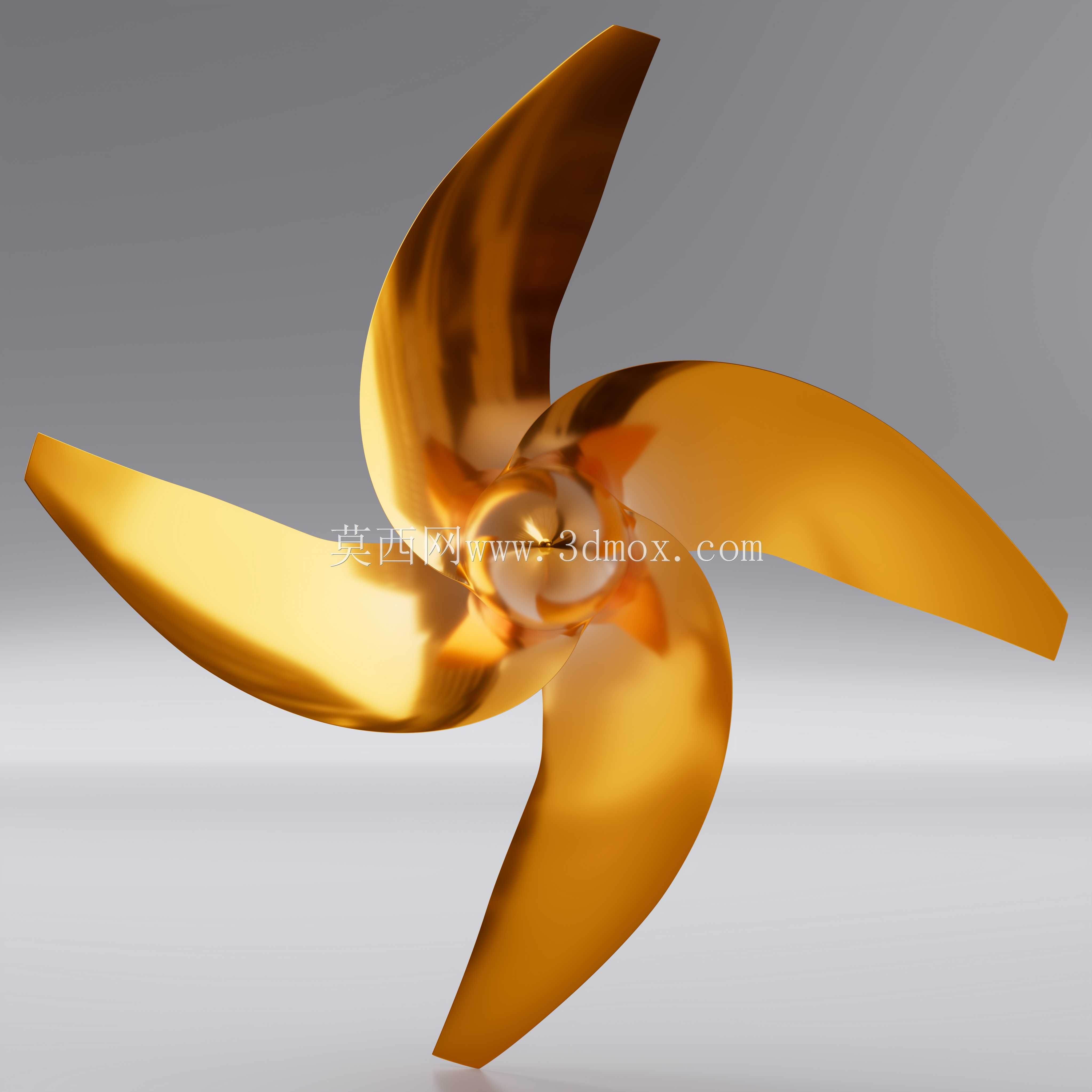

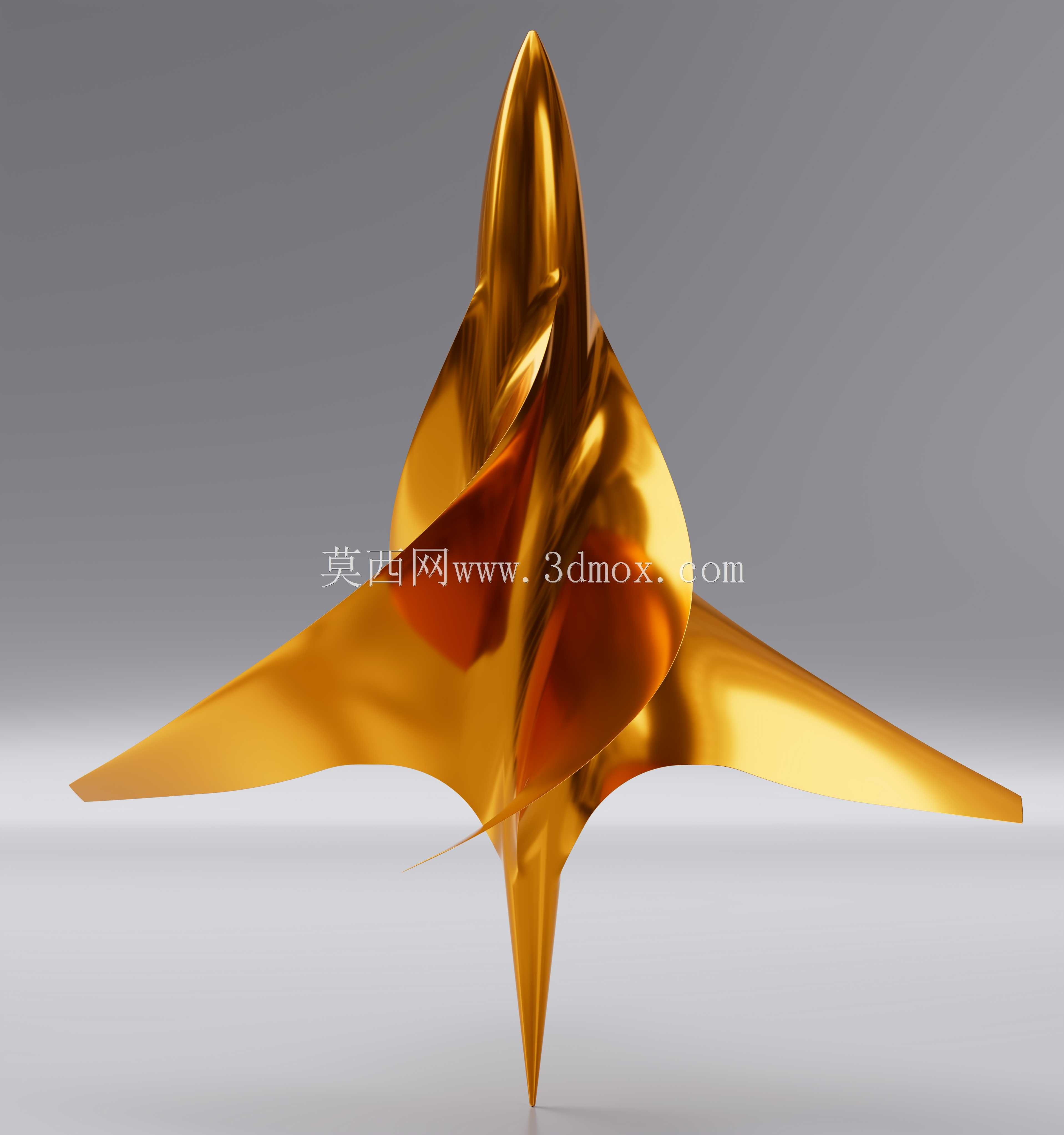

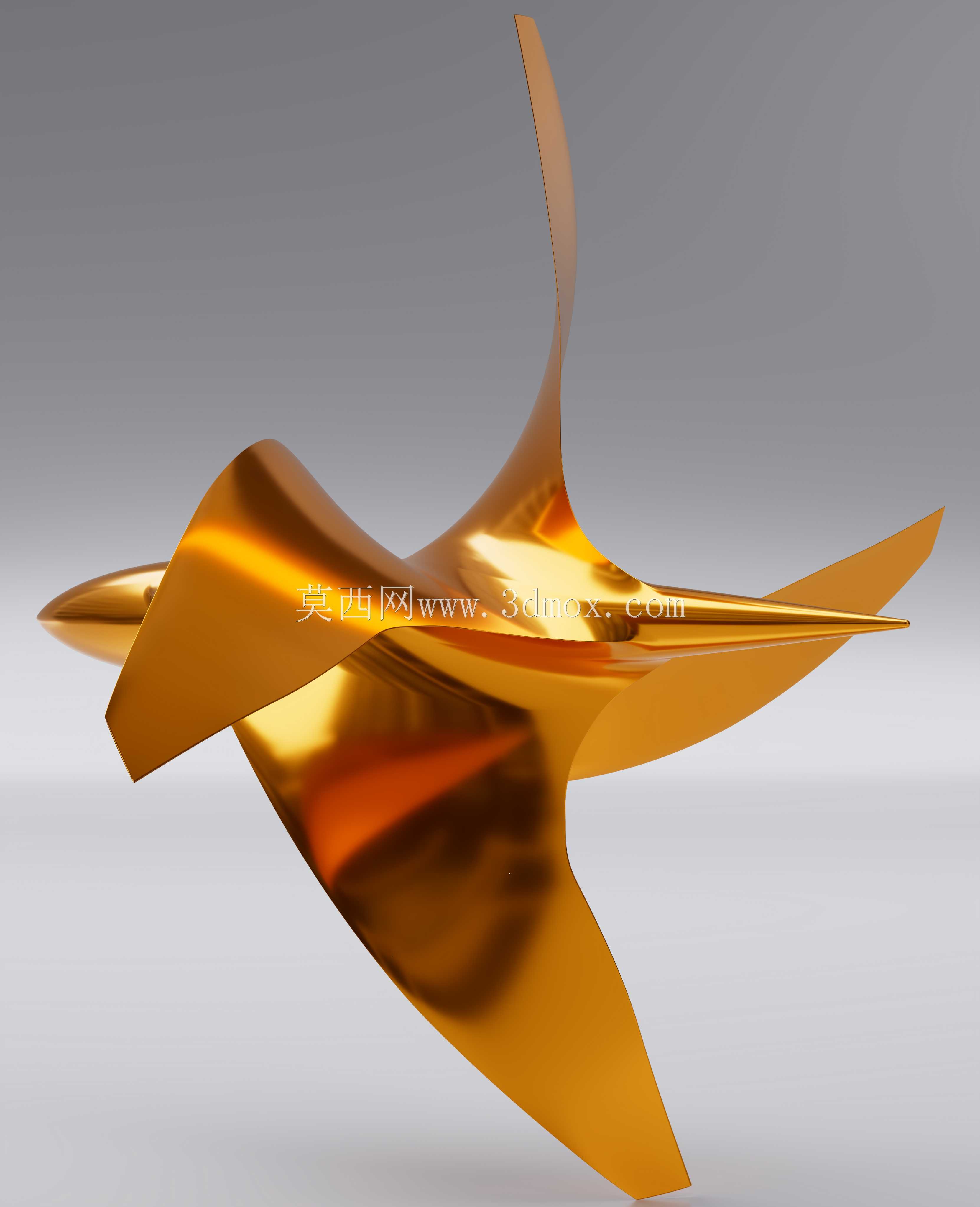

　　这类带ogive轮毂的流线型螺旋桨，主要面向高速水面航行器、小型水下潜航器的推进场景，区别于常规平直桨叶的螺旋桨，其卵形轮毂能有效降低桨毂位置的水流分离阻力，减少桨叶根部的紊流空泡起始概率，在高转速工况下能提升推进效率约8%到12%，同时降低桨叶振动传递到船体或潜航器壳体的结构噪声。设计初期先确定桨盘直径的安装边界，要匹配对应动力输出轴的轴径尺寸，预留桨毂与轴系的锁紧配合空间，桨叶的扭转角度从根部到叶梢做渐变处理，其中一款变体从叶梢到桨毂末端做270度扭转，适配中低转速大推力工况，另一款360度扭转的变体适配高转速低阻航行场景，扭转过程中要保证每个截面的翼型攻角处于对应水流来流角的最优区间，避免叶梢位置出现升力损失。

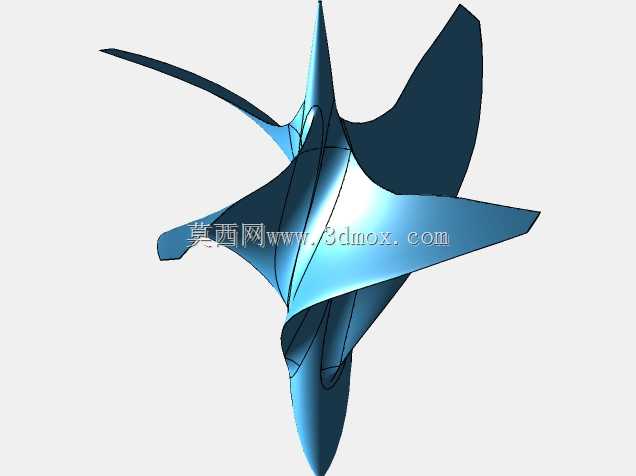

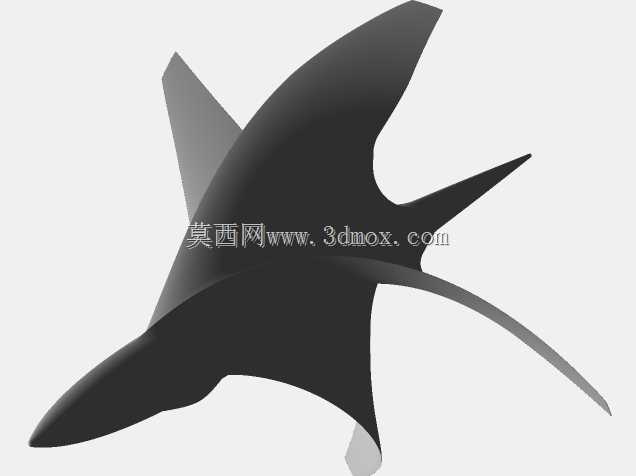

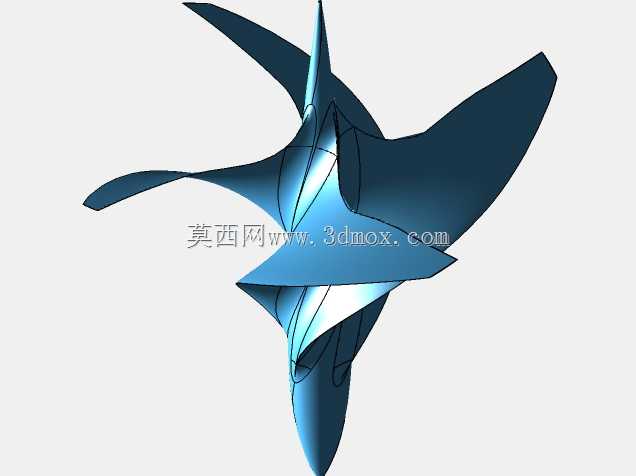

　　建模时先绘制ogive轮毂的回转母线，以动力轴轴线为旋转中心生成轮毂基体，之后在垂直于轴线的不同径向位置建立基准面，每个基准面上绘制对应弦长、厚度的翼型截面，翼型选用低阻层流翼型，从根部到叶梢弦长逐步收窄，厚度比逐步降低，通过放样命令生成单片桨叶的基础曲面，之后对桨叶与轮毂的衔接位置做圆角过渡处理，消除应力集中的尖角，再通过圆周阵列生成其余桨叶，最后对整体曲面做曲率连续性检查，调整局部曲面的控制点保证曲面光顺，避免后续流体仿真时出现网格畸变。实际应用中这类螺旋桨的安装要保证桨盘平面与轴线的垂直度误差控制在0.1mm以内，否则高速旋转时会产生不平衡力矩，加剧轴系密封件的磨损，桨叶前缘做钝化处理，

　　避免水中杂物撞击导致前缘缺口影响水动力性能，两款扭转角度的变体可以根据航行器的设计航速、动力输出特性做选型匹配，270度扭转的款式推力输出更平缓，适合需要长时间巡航的工况，360度扭转的款式高速段效率更高，适合短时间冲刺的航行场景。建模过程中要注意桨叶的重心位置调整，保证单片桨叶的质心处于对应回转半径的合理区间，阵列后整体转动惯量均匀，减少动平衡校正的工作量，轮毂内部预留键槽与锁紧螺纹的安装空间，保证与动力轴的连接可靠，不会在高扭矩输出时出现打滑问题。
