带CFD流场仿真的船用螺旋桨结构设计

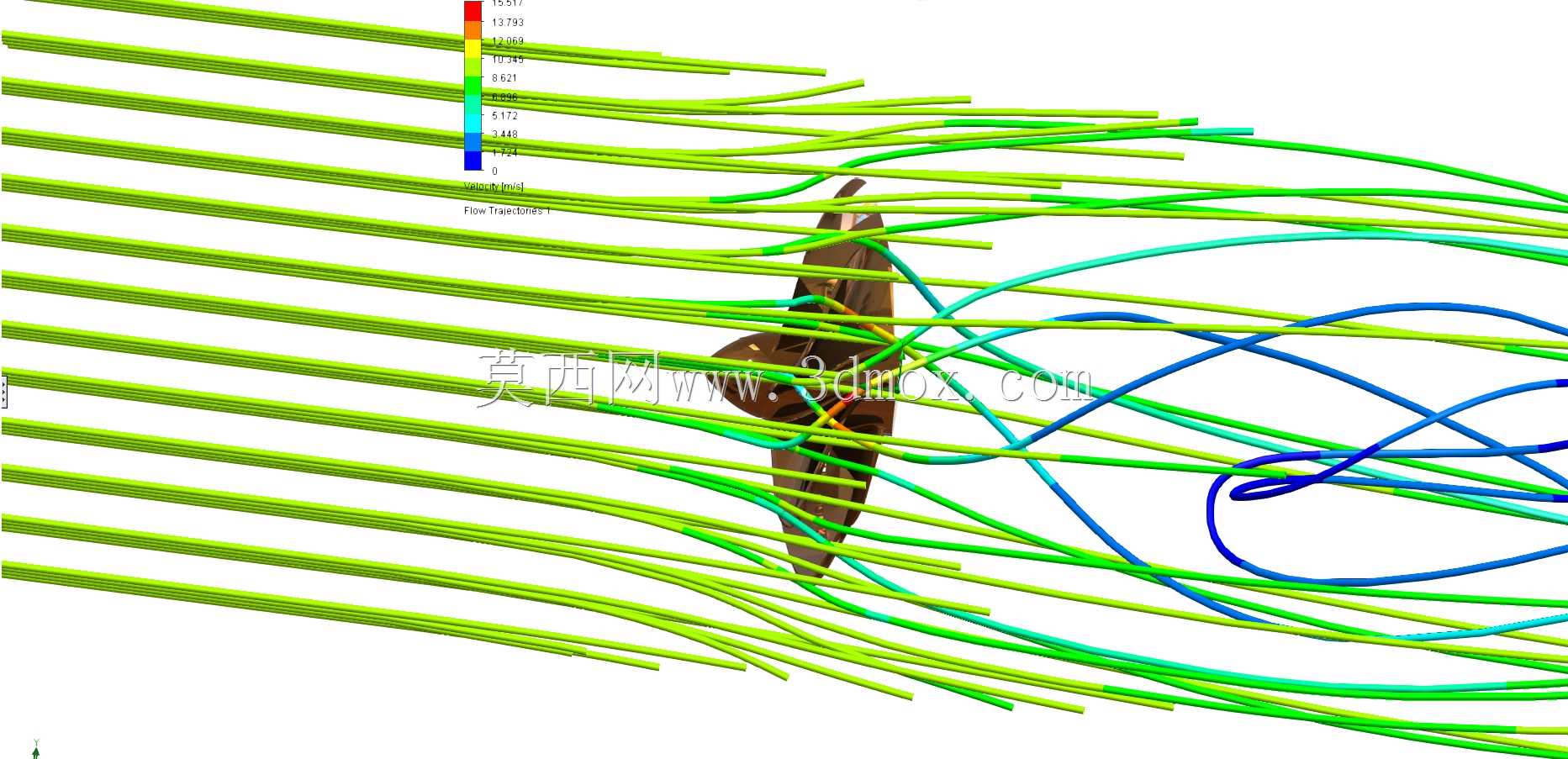

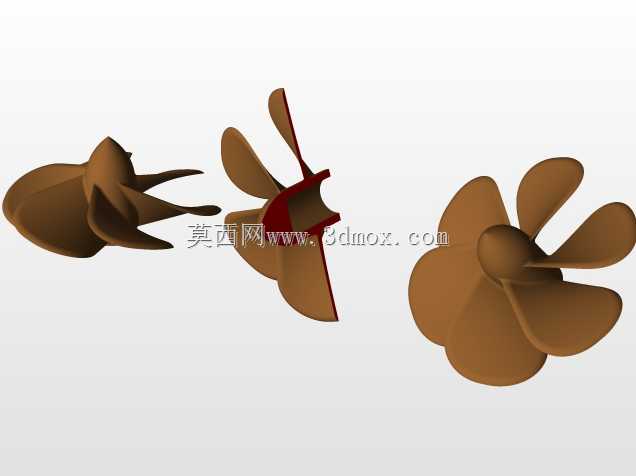

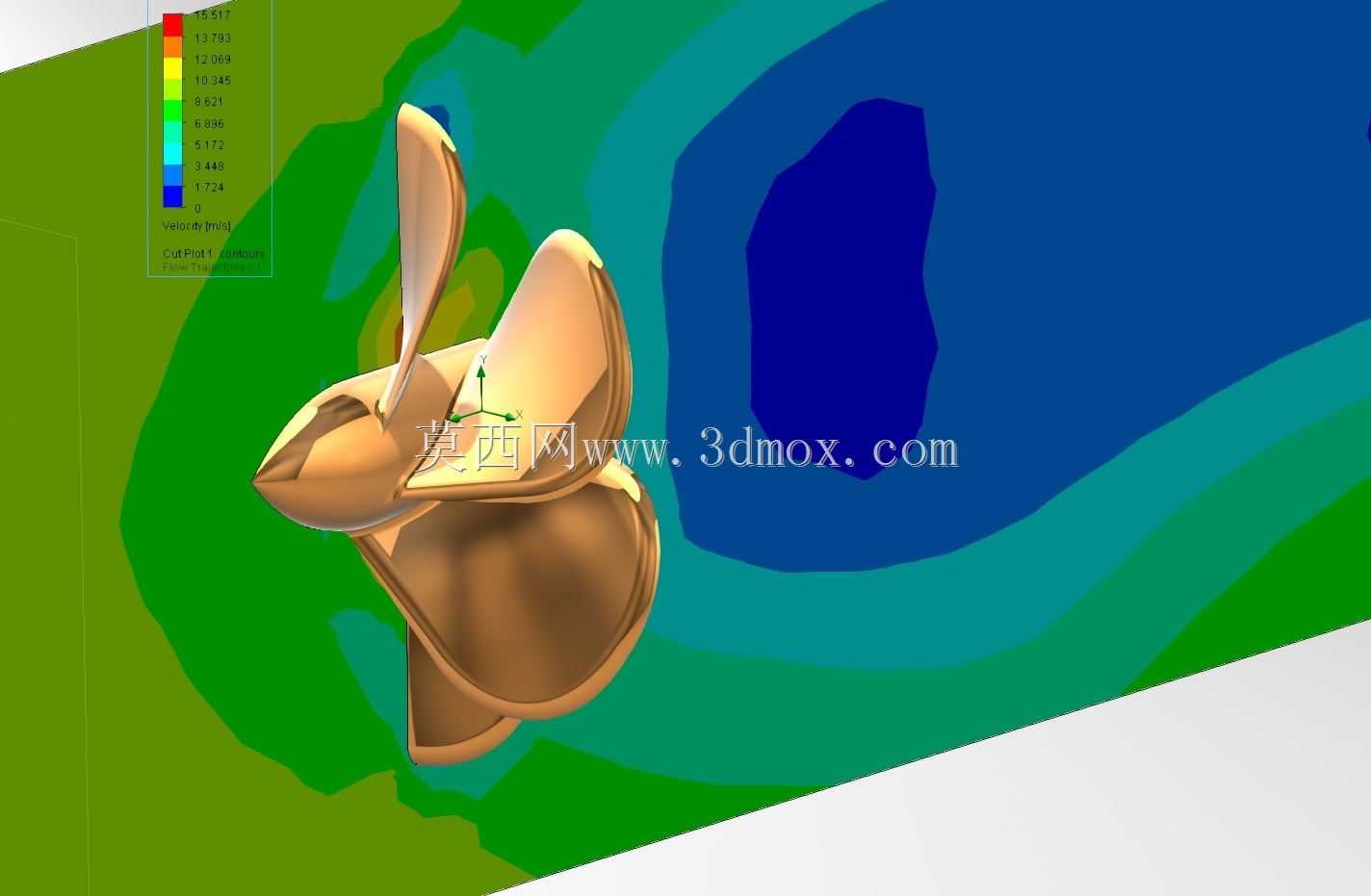

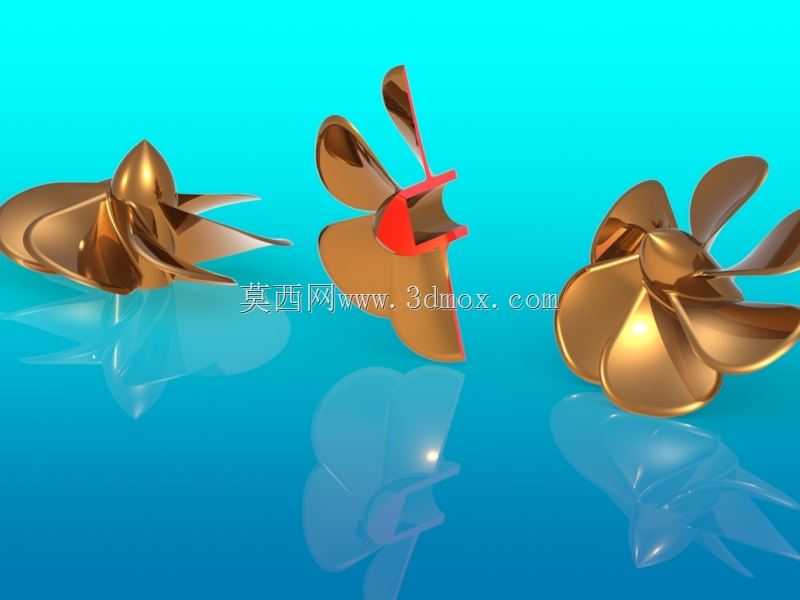

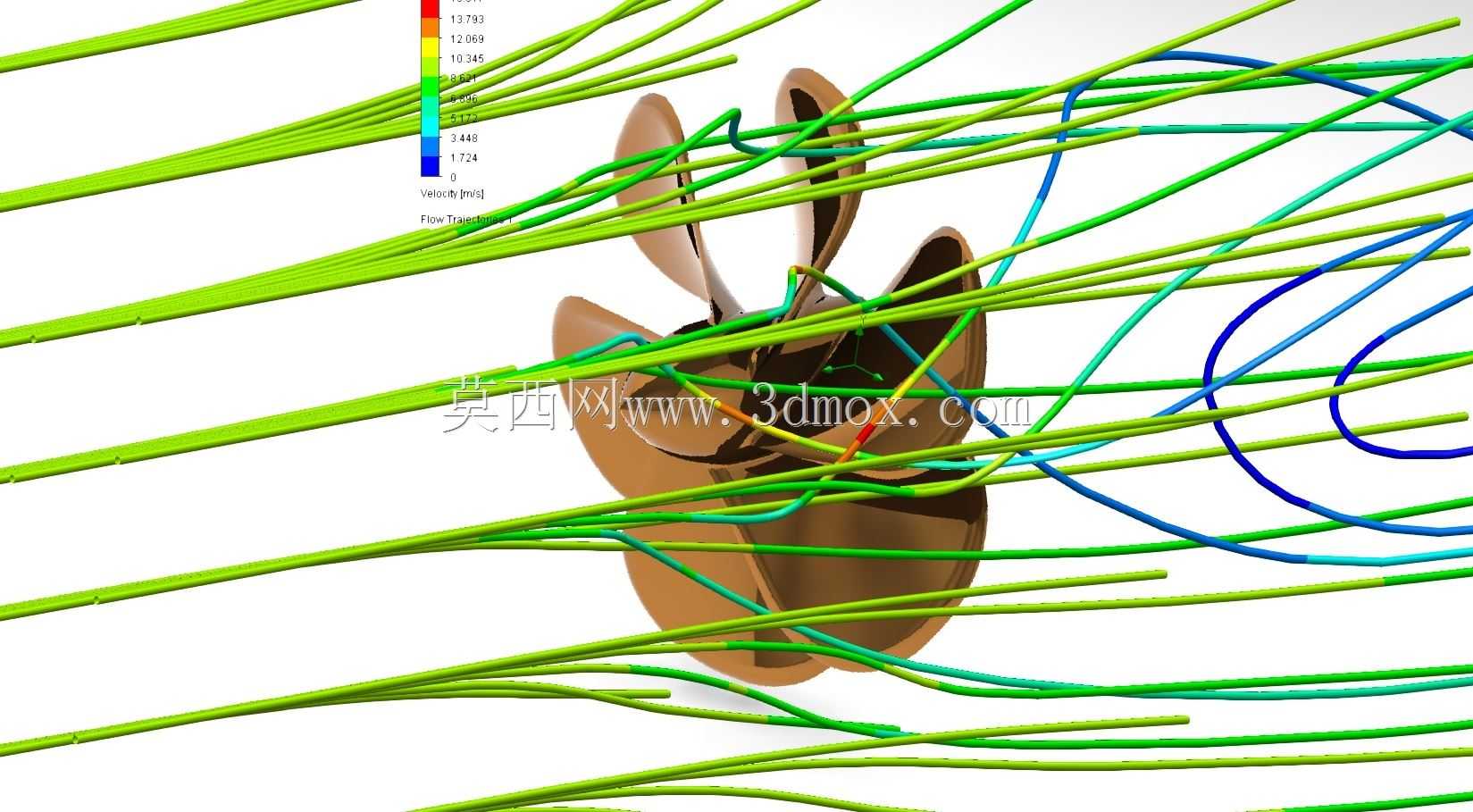

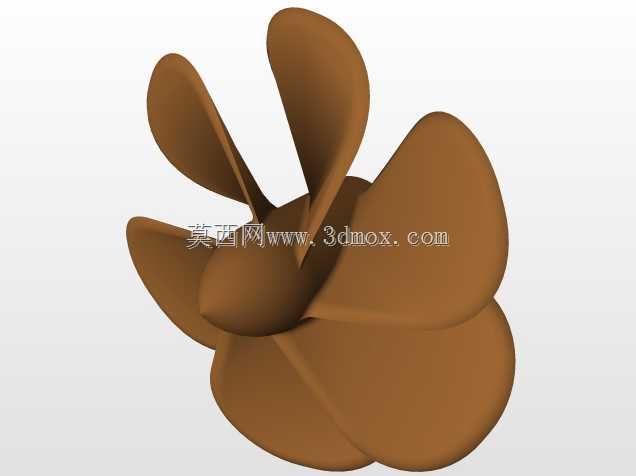

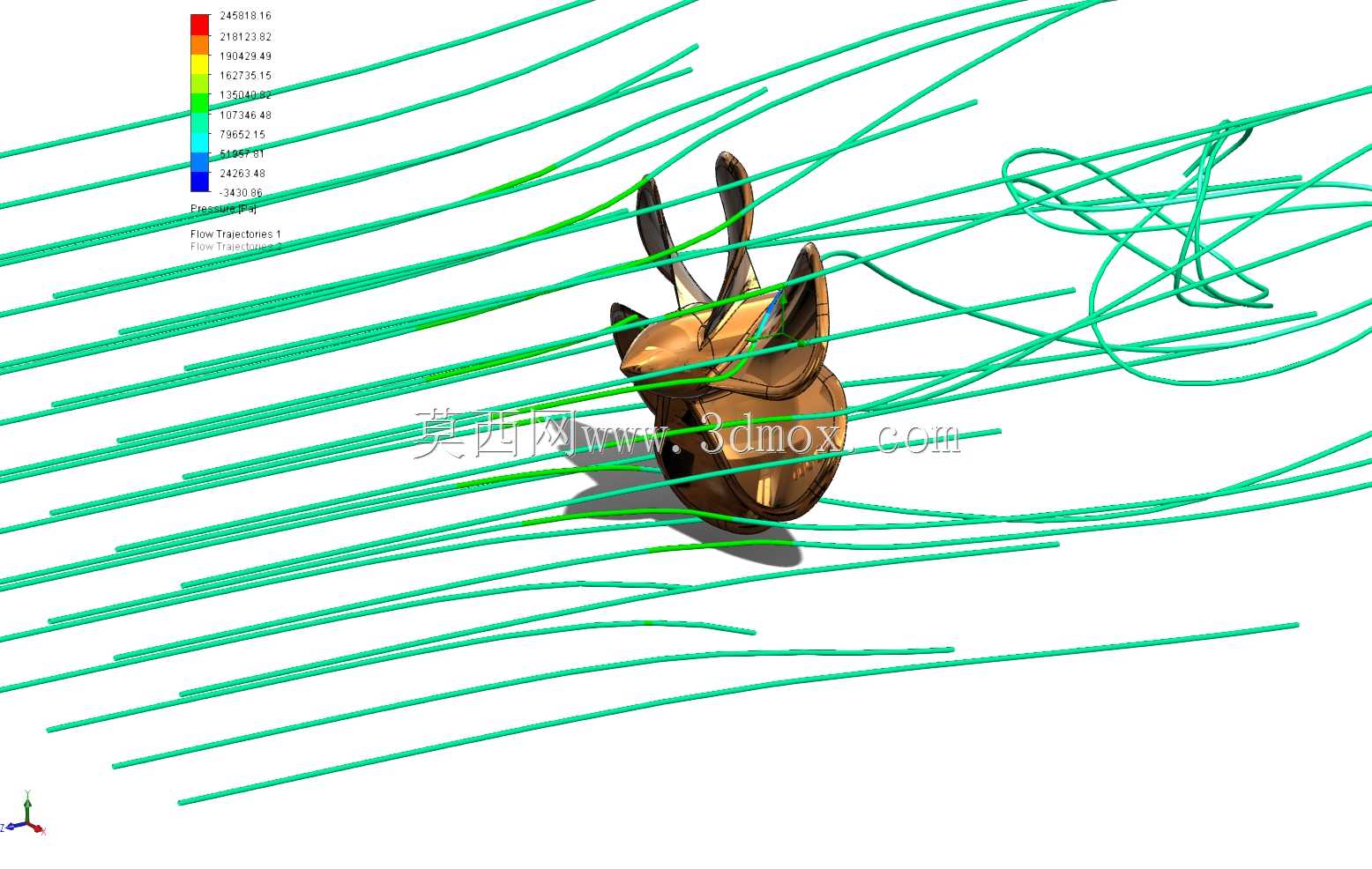

在船舶推进系统的设计迭代中，螺旋桨作为核心动力转换部件，其水动力性能直接决定整船的航行效率、振动噪声水平与燃油消耗表现，这类带CFD流场仿真结果的螺旋桨模型，能够为实船选型、桨型优化提供直观的流场参考依据。日常做螺旋桨建模时，我习惯先从桨叶的翼型截面入手，先根据设计航速、主机额定功率、伴流分数等核心参数确定盘面比、叶数、螺距比的基础数值，再逐段绘制不同半径位置的翼型轮廓，从叶根到叶稍依次调整截面的攻角、厚度分布与侧斜角度，叶根位置要保证足够的结构强度，厚度通常比叶稍大30%以上，同时要做圆滑的过渡倒角避免应力集中，叶稍部分则要做薄化处理，降低梢涡带来的能量损耗。建模过程中先绘制单个桨叶的曲面，通过圆周阵列得到全部叶片，再和桨毂部分做合并布尔运算，桨毂的锥度要匹配尾轴的安装尺寸，端面要预留密封件的安装槽位，保证和传动轴装配后不会出现漏水松脱的问题。完成基础结构建模后，就可以导入流体仿真模块做CFD计算，划定包含螺旋桨在内的圆柱形流体域，划分网格时对桨叶表面、尾流区域做网格加密，设置好来流速度、旋转角速度与壁面边界条件，计算收敛后就能得到图中展示的流线分布结果，通过不同颜色的流线可以直观看出桨叶表面的流速分布、压力差区域，以及尾流场的涡旋结构，要是发现某段桨叶位置存在明显的流动分离，就要返回建模环节调整对应截面的翼型弧度或者攻角，反复迭代直到流场分布均匀，避免出现局部低压区引发的空蚀问题。这类模型的安装边界要匹配船舶尾轴的标准尺寸，桨毂的内孔锥度、键槽尺寸都要符合对应的船级社规范，安装时要保证螺旋桨的端面跳动量控制在允许范围内，不然运转时会引发明显的轴系振动，传递到船体结构就会带来舱室噪声超标的问题。实际工程应用中，这类经过流场验证的螺旋桨结构，相比经验设计的传统桨型，推进效率通常能提升5%到8%，同时能有效降低桨叶表面的空泡发生概率，延长螺旋桨的使用寿命，也能减少尾流对舵叶的冲刷影响，提升船舶的操纵性能。建模时要注意桨叶曲面的光顺性，不能出现局部的凹凸折角，不然不仅会影响流场品质，还会在实际加工时增加数控铣削的难度，甚至在运转过程中引发应力集中导致桨叶断裂。
