StenaLine涂装流线型白鲸船体外观结构

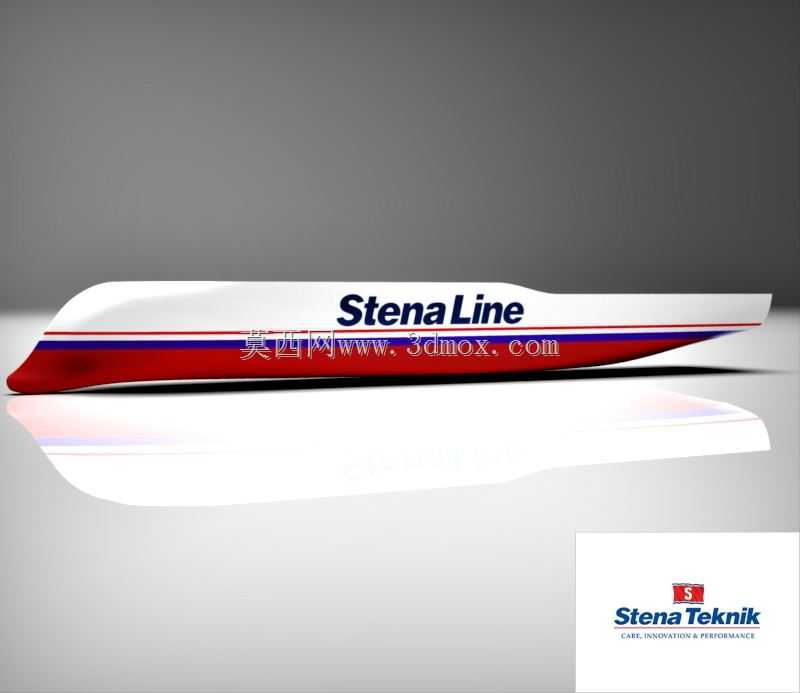

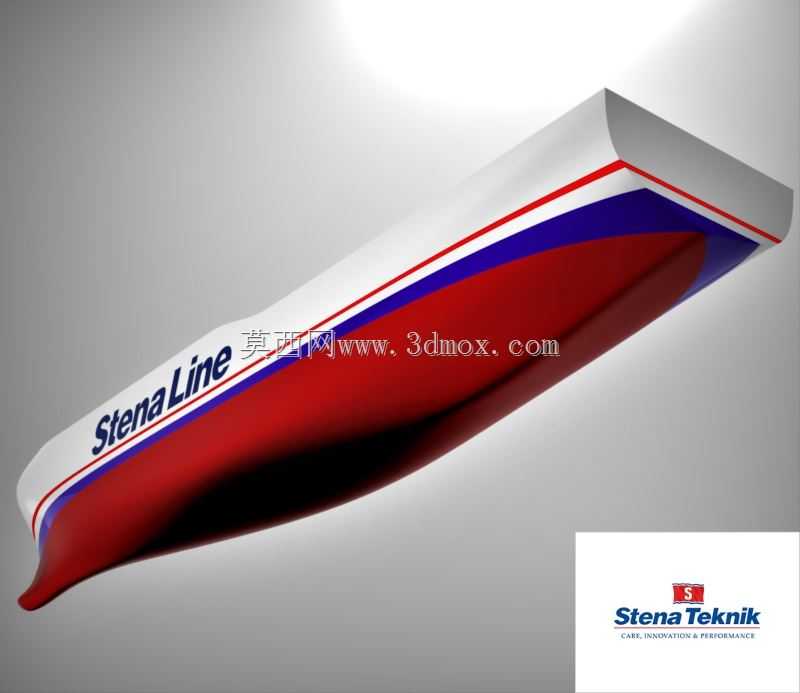

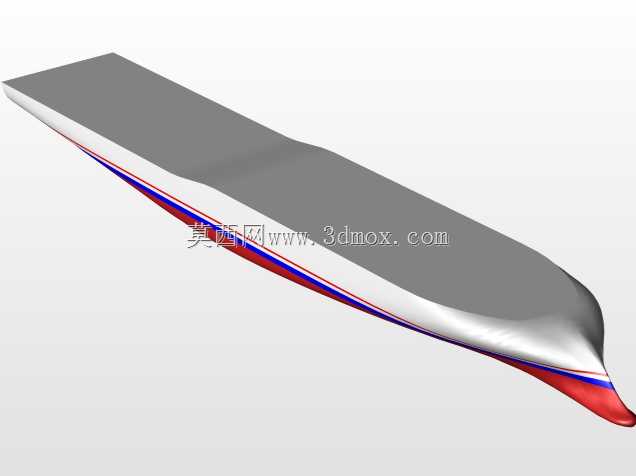

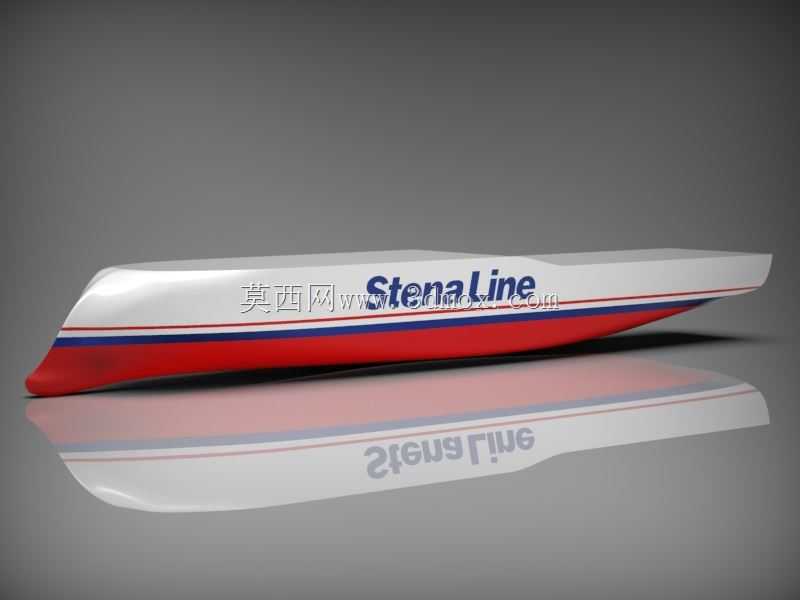

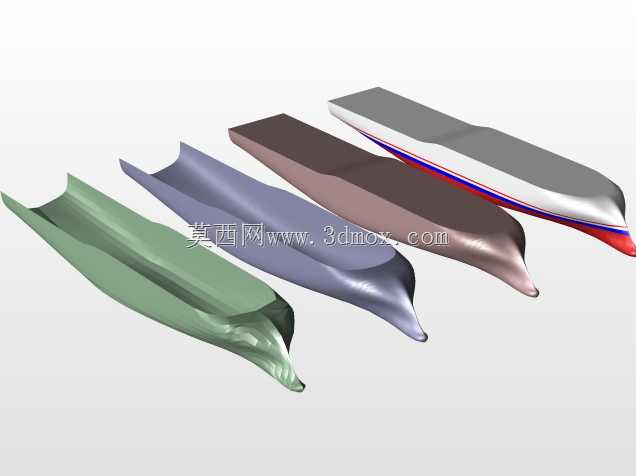

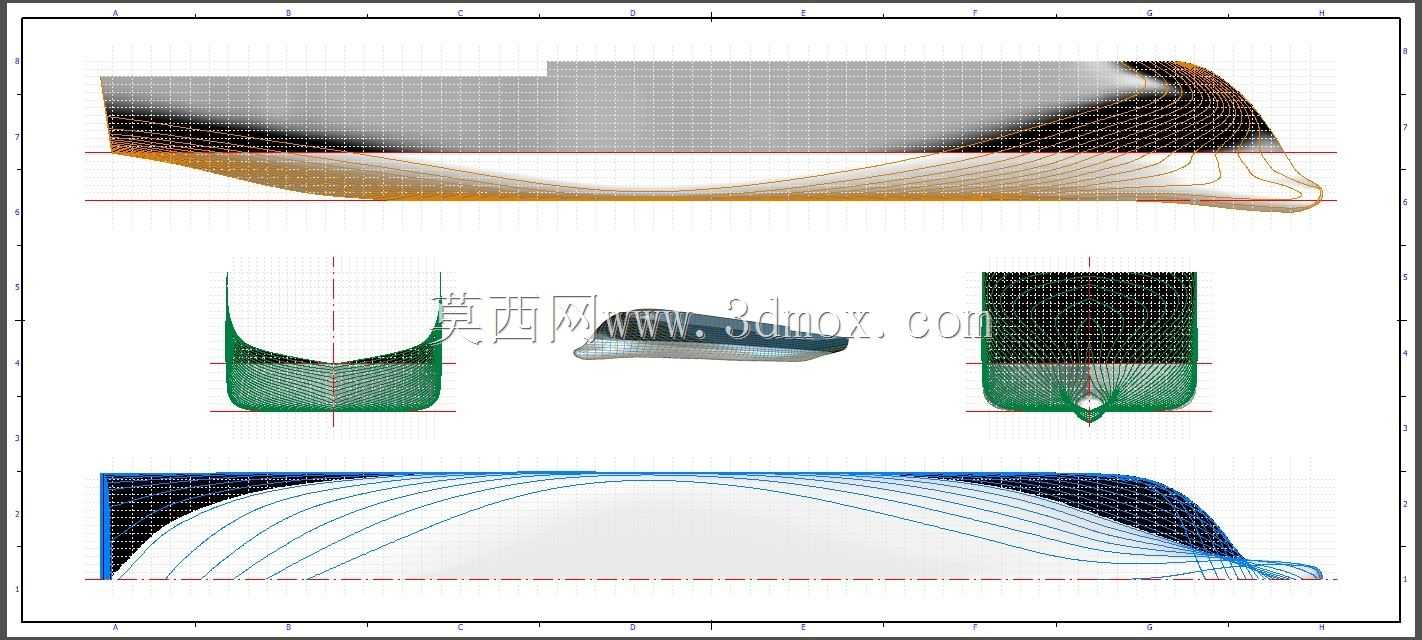

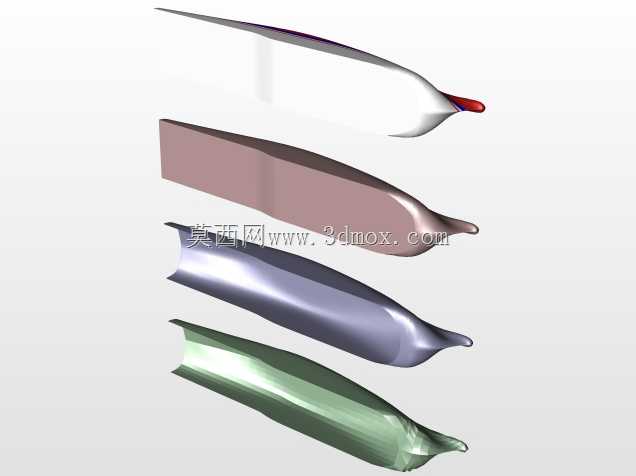

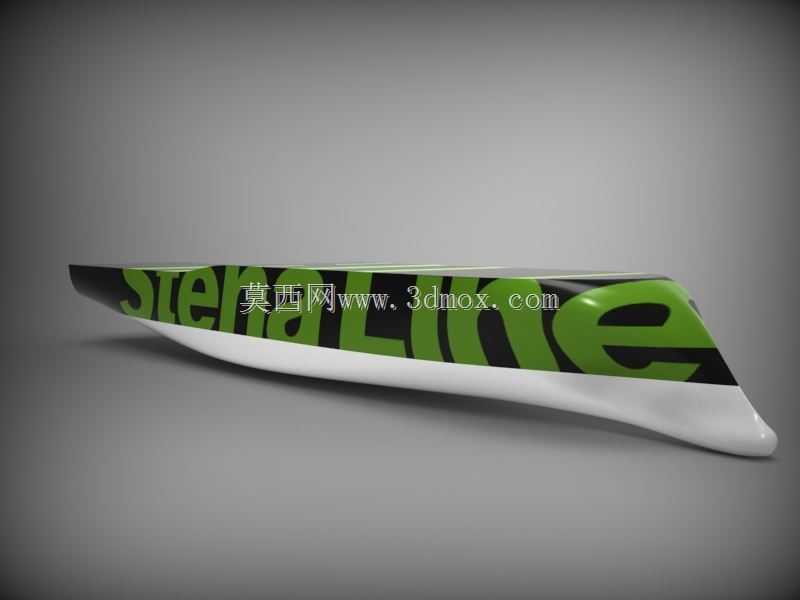

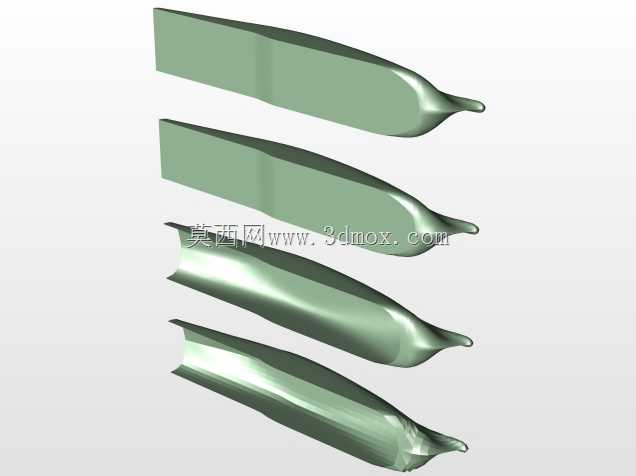

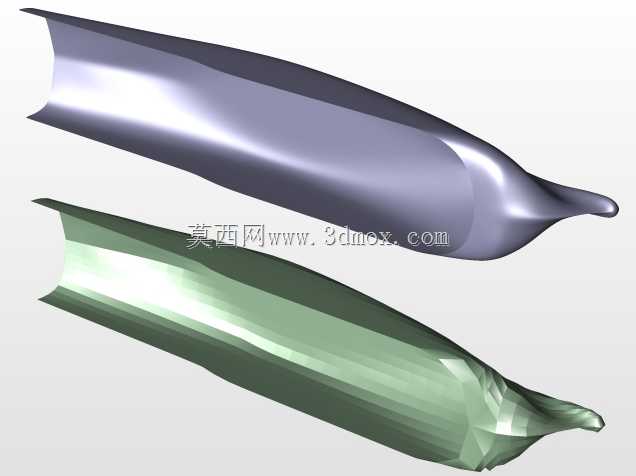

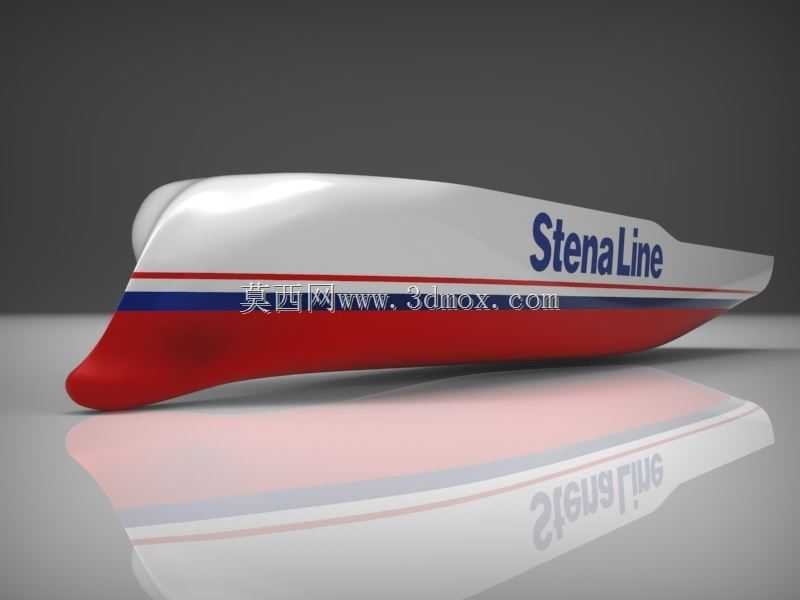

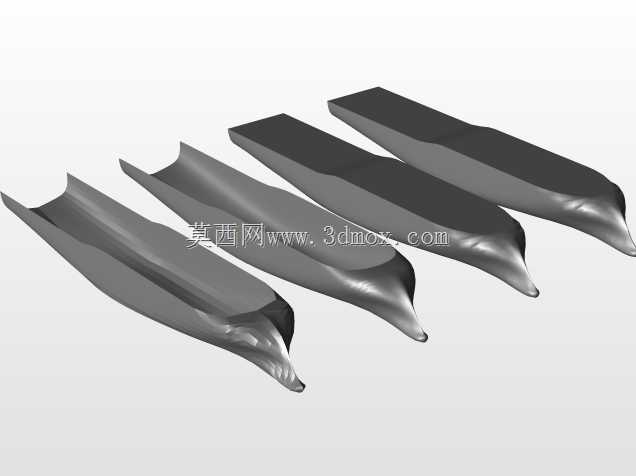

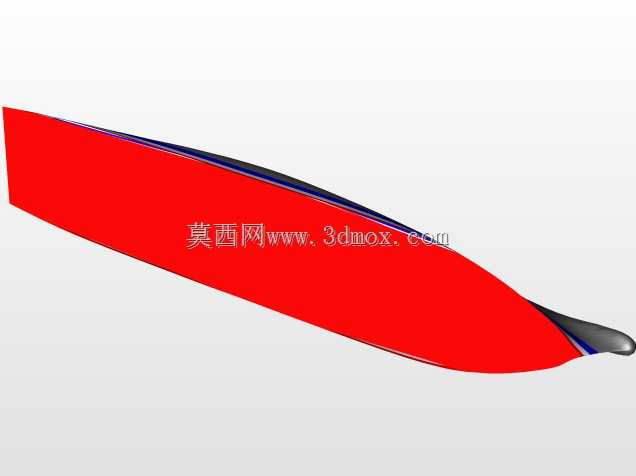

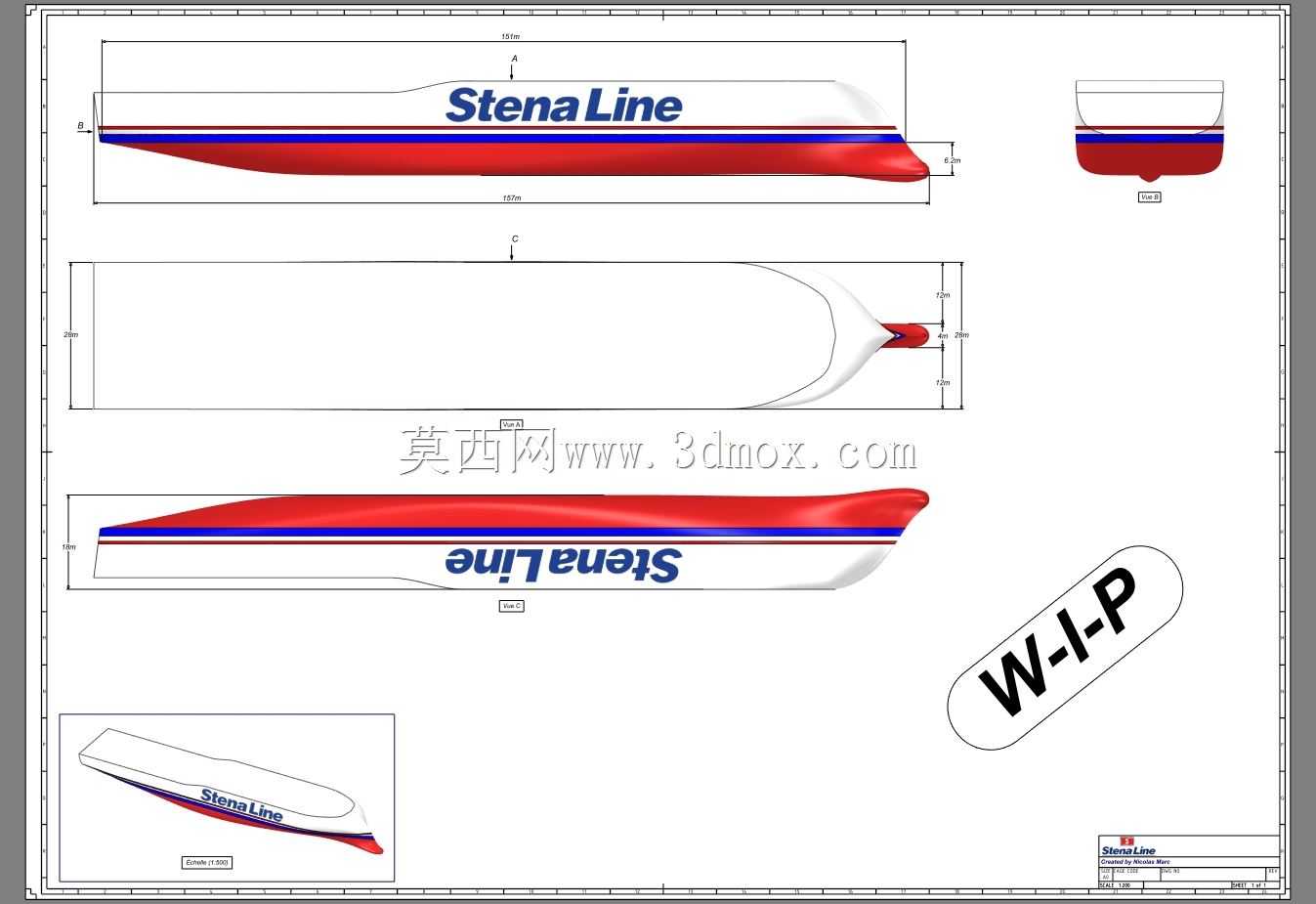

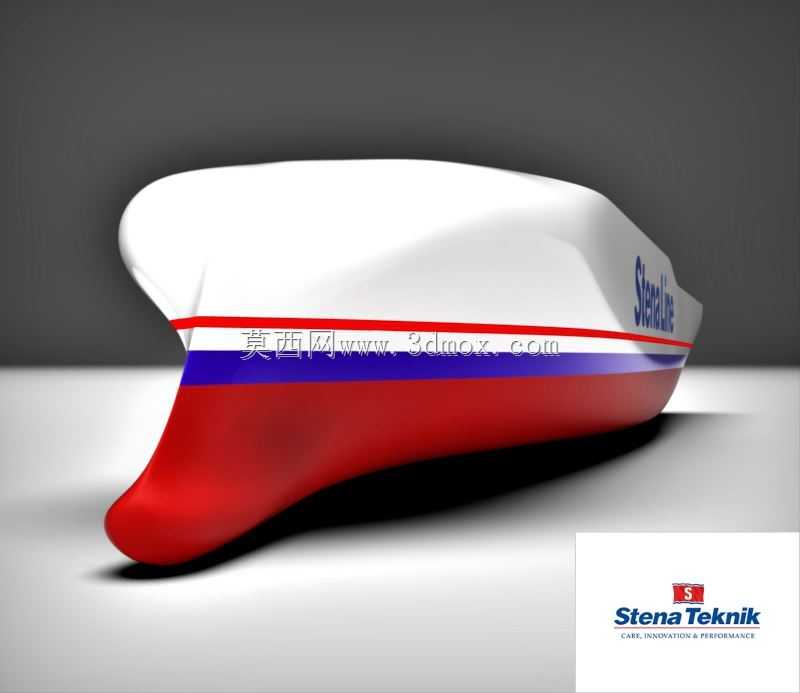

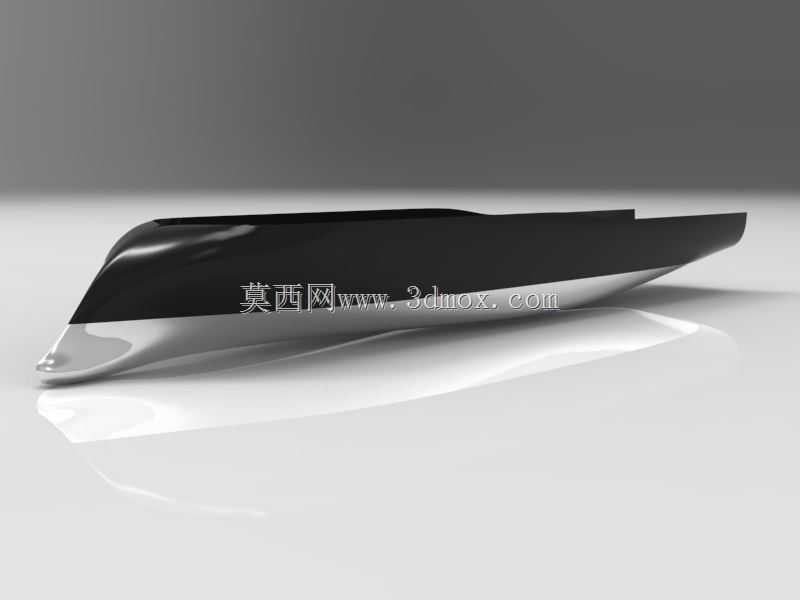

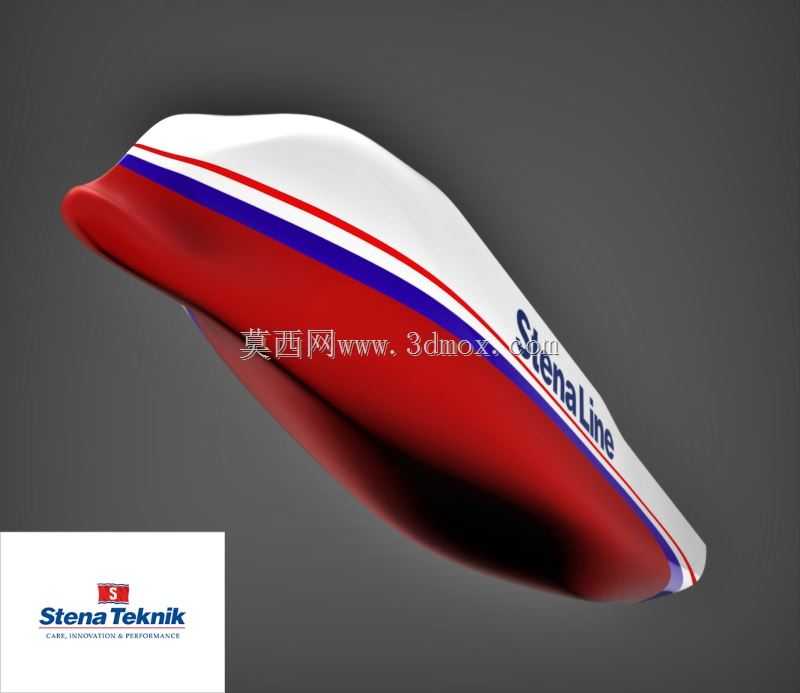

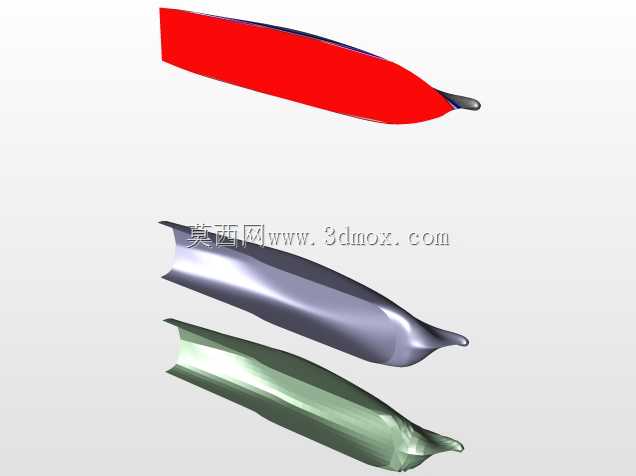

这款流线型船体结构的设计初衷，是面向近海内河短途客运、滚装航运场景的外观验证与流体性能前置校核，实际使用中可作为同型高速客滚船的外观方案原型，匹配近海航区200-500吨级小型客运船舶的上部外壳装配需求，外壳曲面直接对接船体主甲板以上的上层建筑安装边界，整体曲面过渡无硬折角，可有效降低航行过程中的空气阻力与上层建筑风噪，同时适配船艏导浪结构的衔接要求，避免航行时浪涌直接冲击上层建筑前窗区域。建模初期先在SpaceClaim中导入参考线型图，对齐船艏、船艉、最大型宽、上层建筑总高的基准坐标，先绘制主龙骨方向的中心控制曲线，再沿船长方向每间隔1.2米截取截面轮廓，逐段调整截面的曲率控制点，保证船艏段曲面抬升角度符合导浪要求，船艉段曲面收窄弧度匹配螺旋桨上方的护罩安装边界，所有曲面拼接完成后做连续性检查，确保G2连续无曲率突变，避免后续流体仿真时出现网格畸变。曲面主体完成后，在侧舷位置预留涂装标识的凹陷基准面，StenaLine的标识区域做0.2mm的微凹处理，避免后期涂装时标识边缘出现流挂，侧舷的红、蓝装饰条沿曲面流线方向贴合布置，保证不同视角下装饰条的视觉宽度一致，不会因曲面弧度产生视觉变形。完成基础结构建模后，将模型导入CFD模块做前置流场预判，校核30节航速下上层建筑的风阻系数，针对风阻集中的船艏上沿区域微调曲面弧度，将局部负压区范围缩小12%左右，减少航行时的风振影响。后续渲染环节在Keyshot中匹配船舶实际运营的海面环境，调整漆面材质的反光度与粗糙度，还原船舶金属漆面的实际质感，同时验证不同光照角度下涂装标识的可视距离，确保船舶在进出港时标识具备足够辨识度。建模过程中同步核对上层建筑的安装边界，所有曲面下缘的安装边预留8mm的法兰连接余量，可直接对接甲板上的焊接基座，不需要二次修整曲面边缘，船艏最前端的曲面厚度预留3mm的玻璃钢成型余量，匹配复合材料外壳的生产工艺要求，避免后期生产时出现壁厚不足的问题。
