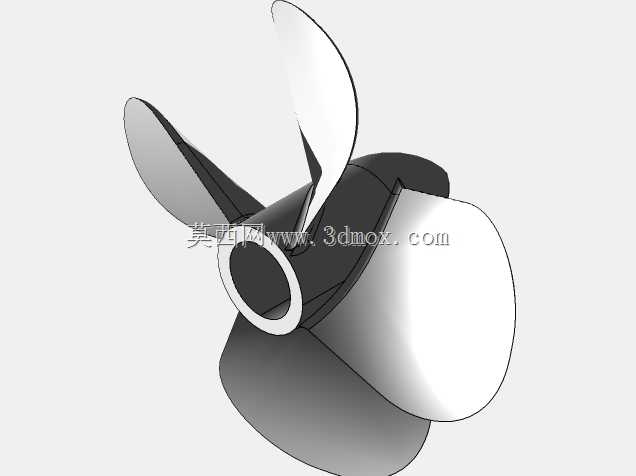

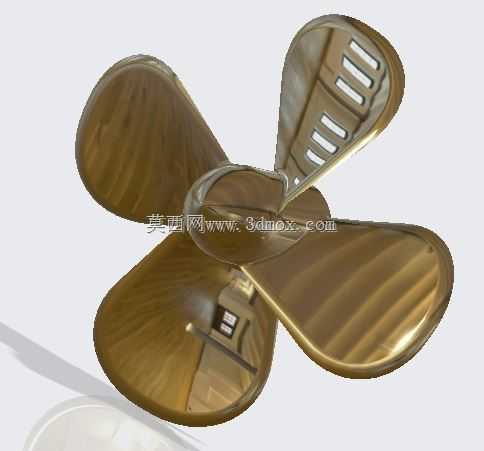

船用四叶铜质螺旋桨结构设计

做船舶推进系统配套设计时，螺旋桨的建模精度直接关系到后续水动力仿真、桨轴匹配的实际效果，这款四叶铜质螺旋桨的建模过程，需要先结合内河中小型货船的常用推进功率区间，确定桨叶的盘面比、叶根到叶梢的厚度渐变规律，首先要明确其应用场景主要面向千吨级内河货运船舶、近海小型作业船舶的主推进配套，安装位置位于船尾桨轴伸出端，需要匹配尾轴的锥面连接尺寸、键槽定位边界，安装时要保证桨毂端面与轴系止推面的贴合度满足装配公差要求，避免航行中出现振动异响。从功能特性来看，四叶结构相比三叶桨在同等转速下的推进效率更平稳，空泡效应产生的概率更低，铜质材料本身的抗海水腐蚀性能、抗冲击韧性更适配船舶长期在水环境中运行的工况，叶梢边缘做了圆弧过渡处理，减少航行中缠绕水草、杂物的概率，叶背的曲面弧度经过多次曲率调整，保证水流过桨叶表面时的流场均匀性，降低紊流带来的能量损耗。建模的时候首先要确定桨毂的基准轴线，先绘制桨毂的回转体轮廓，确定毂径比、毂长的尺寸边界，保证内部锥孔的尺寸能够适配对应规格的尾轴，之后绘制单个桨叶的截面翼型，从叶根到叶梢选取7个不同半径位置的截面，每个截面的螺距角、翼型厚度、弦长都按照推进效率曲线做参数化调整，通过曲面放样生成单个桨叶的实体，之后按照圆周阵列的方式生成其余三个桨叶，阵列时要保证每个桨叶的角度偏差控制在公差范围内，避免动平衡不达标。之后处理桨叶与桨毂的过渡圆角，这个位置是应力集中的高发区域，圆角半径要根据叶根厚度做匹配，不能出现直角棱边，叶面上的导流槽结构是为了优化高负荷工况下的水流导出效果，建模时要保证槽体的深度从叶根向叶梢逐渐收窄，边缘做顺滑过渡，避免产生应力集中点。完成实体建模后还要做干涉检查，确认桨叶旋转范围内不会与尾舵、船尾壳体产生运动干涉，同时要核对安装法兰的螺栓孔位置、尺寸，保证现场安装时能够直接与轴系法兰对位，不需要二次修配。整个建模过程要兼顾水动力性能要求与结构强度要求，不能单纯追求曲面顺滑而忽略壁厚的均匀性，铜质桨叶的铸造工艺要求壁厚渐变平缓，不能出现突然的壁厚变化，避免铸造时产生缩孔、砂眼等缺陷，所以建模时还要同步考虑后续铸造的工艺可行性，对壁厚突变的位置做平缓过渡处理，保证成品的结构强度满足长期航行的负荷要求。
