小型游艇用警示喇叭结构设计

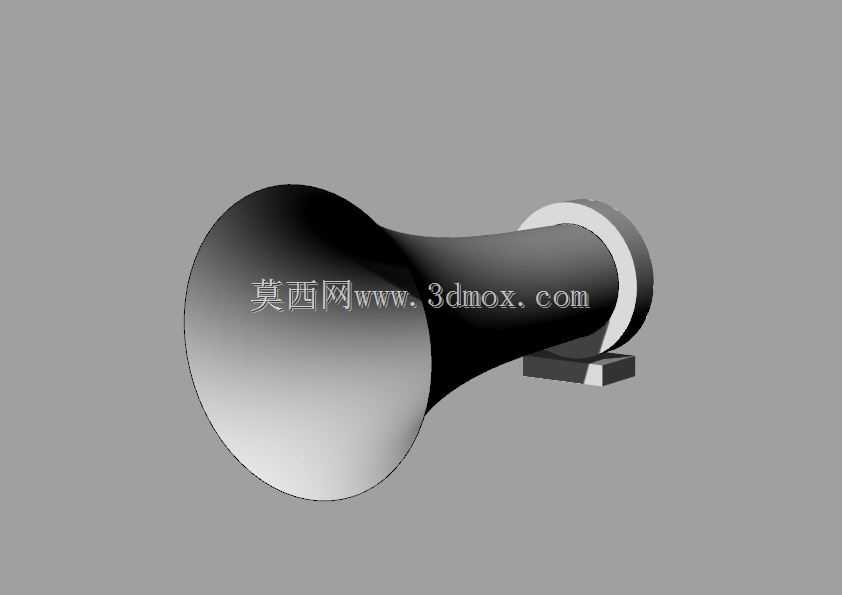

这款警示喇叭主要面向小型休闲游艇的配套声响警示场景，在船舶进出港、近岸避让、雾天低能见度航行时，可发出符合内河及近岸航行规范的警示声响，提醒周边船舶、作业人员注意本船位置与航行动向，避免碰撞风险。不同于车载类喇叭的防水等级要求，船用警示喇叭需要兼顾盐雾环境下的耐蚀性、持续鸣响的稳定性以及安装空间的紧凑性，这款产品的设计全程围绕小型游艇的甲板安装场景展开。从结构设计思路来看，首先确定的是扩音号角的锥度参数，号角采用渐扩式流线锥面，从发声单元安装端的小直径端口逐步扩展到出声端的大敞口，锥面曲率经过反复调整，既保证声波扩散角度覆盖船舶正前方及两侧120度范围，又不会因为锥度过大导致整体长度超出小型游艇甲板侧方的安装边界。安装底座采用带定位凸台的矩形结构，凸台尺寸匹配游艇甲板预留的标准安装孔位，底座上预留两个对称的螺栓过孔，安装时可直接通过不锈钢螺栓固定在甲板预留的安装平面上，不需要额外制作转接支架，底座与号角主体的连接位置做了圆弧过渡，避免应力集中，同时减少航行中飞溅水流在连接位置的积存。建模过程中，先在Rhino软件中绘制号角的中心轴线，通过旋转成型指令生成号角的基础锥面，再对锥面的出声端边缘做卷边处理，提升边缘结构强度，避免安装磕碰导致的形变。发声单元的安装腔体单独建模，腔体与号角小端采用同轴配合结构，配合位置预留密封胶圈的安装槽，保证装配后水汽不会从连接缝隙进入腔体内部损坏发声元件。安装底座的建模先绘制二维轮廓，通过拉伸生成基础实体，再对螺栓过孔做沉头处理，保证螺栓安装后头部不突出底座平面，避免刮擦甲板或勾挂缆绳。整体模型的外形尺寸控制在适配小型游艇侧舷安装的范围内，号角总长度不会超出船舷外沿过多，避免靠泊时与码头发生碰撞，整体高度也控制在不会遮挡甲板通行空间的区间。建模完成后通过Rendering模块做材质渲染，模拟ABS工程塑料外壳的哑光质感，验证外观与游艇整体风格的匹配度，同时检查各部件的装配间隙，确认发声单元腔体、密封槽、安装孔位的尺寸公差符合装配要求，保证后续开模生产时各部件可以顺利组装，不需要二次修模。
