中速柴油机配套组装式燃油过滤装置

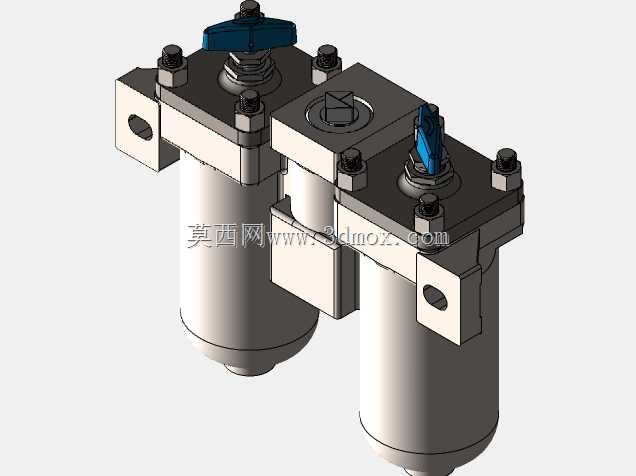

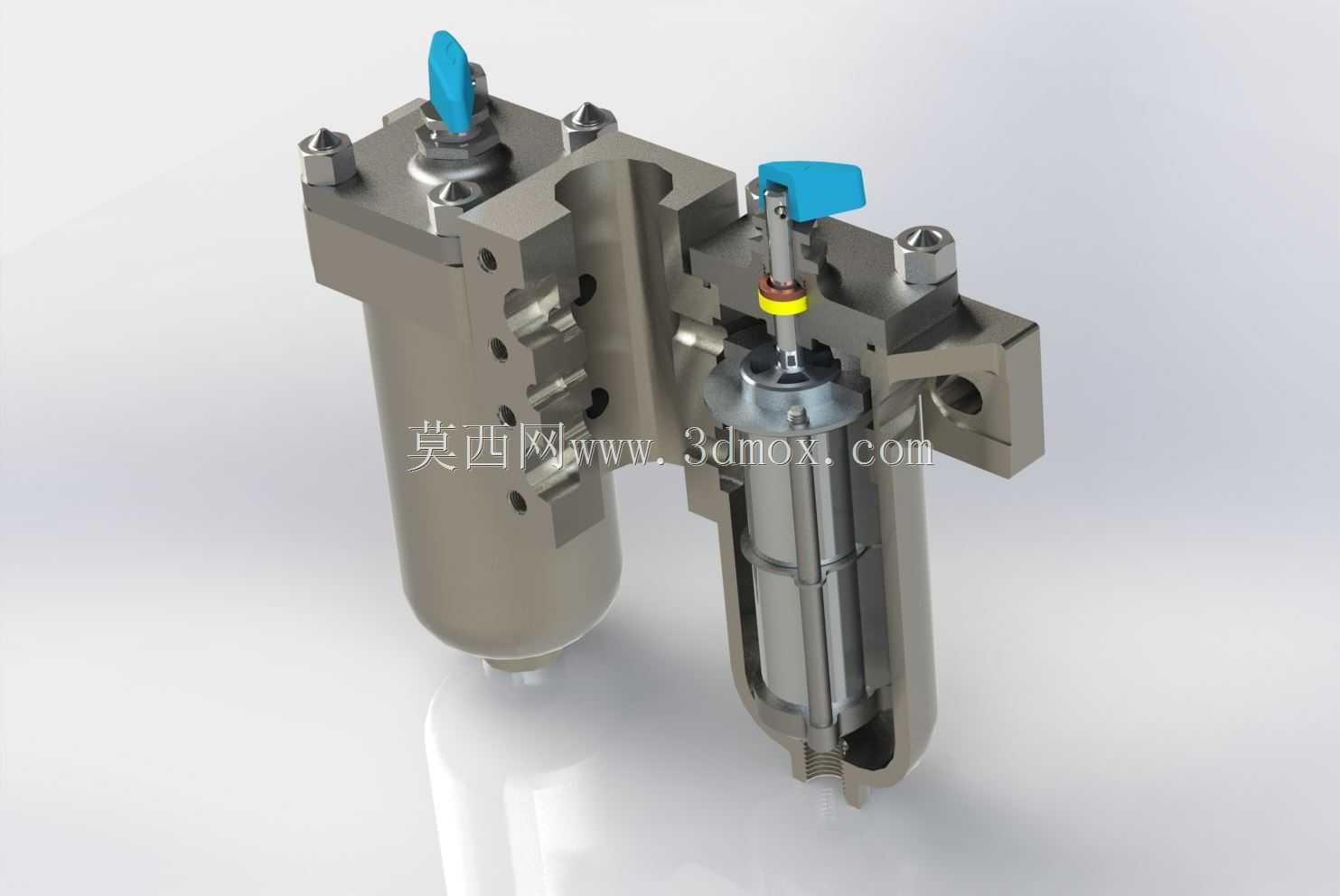

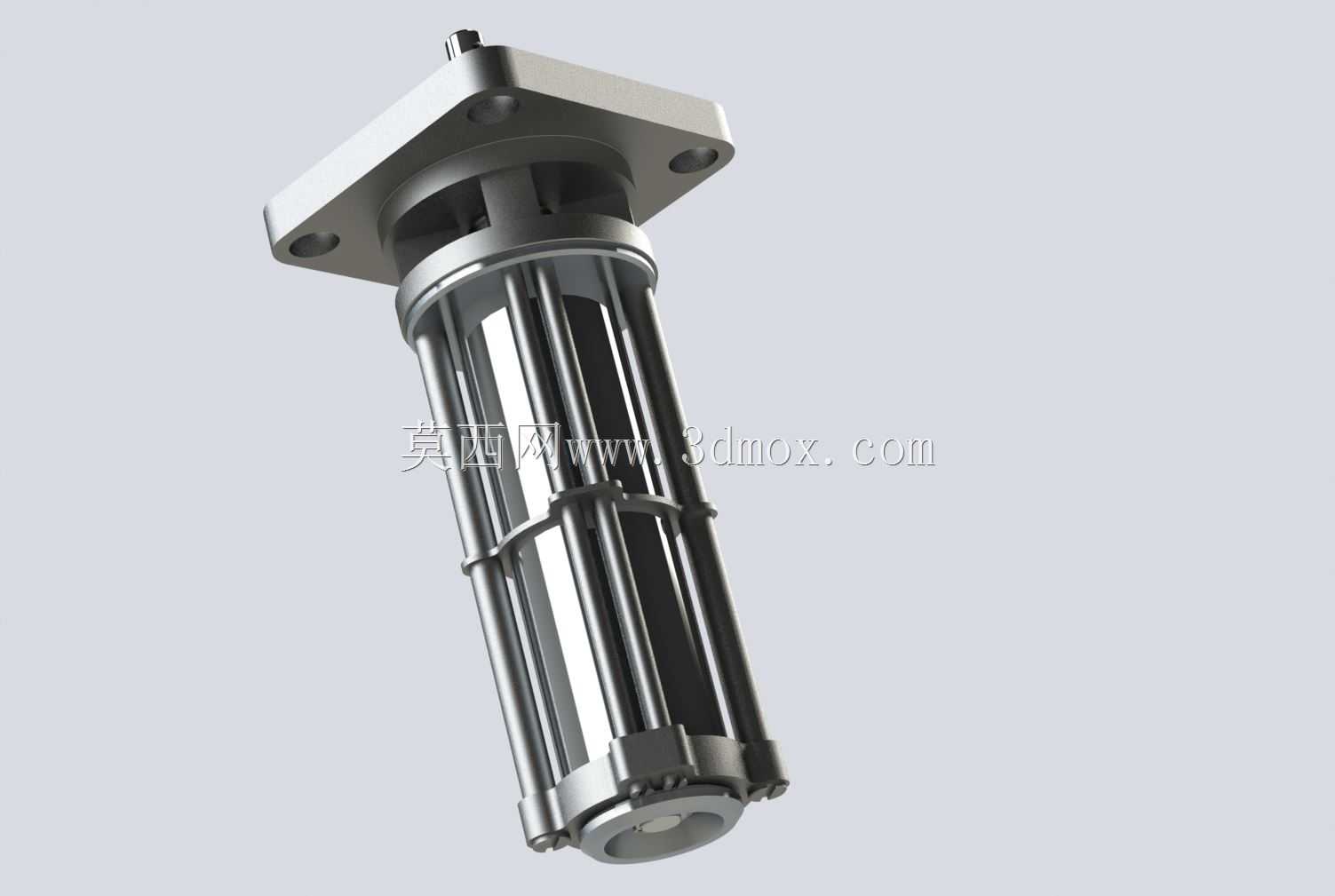

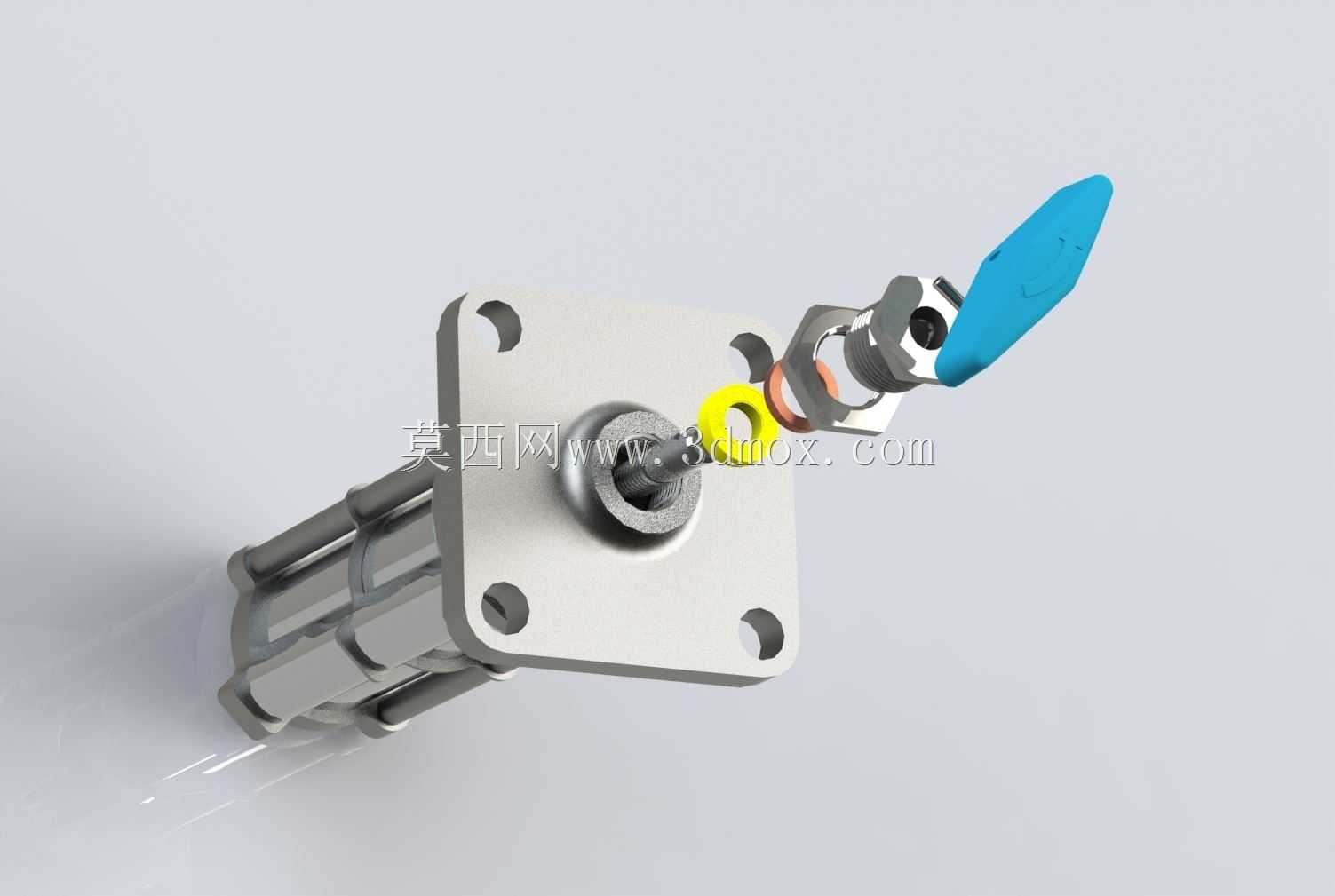

这款过滤装置主要适配中速柴油发动机的燃油供给回路，在船舶辅机、固定式柴油发电机组、工程作业用中速柴油机场景中承担燃油杂质拦截的核心作用，安装位置通常选在燃油输送泵与高压喷油泵之间的管路段，避免硬质颗粒随燃油进入精密耦合件造成柱塞、出油阀的异常磨损，从源头降低喷油雾化不良、缸内燃烧异常的故障概率。从结构设计来看，装置采用法兰式上端安装结构，方形法兰盘预留四个对称安装孔，可直接通过螺栓固定在发动机缸体侧方的预设安装位，安装面与设备本体的同轴度公差控制在0.05mm以内，避免长期受发动机振动影响出现连接松动、密封渗漏问题；主体过滤段采用多根纵向布置的不锈钢滤杆结构，相比传统单层网式滤芯，有效过滤面积提升40%以上，可在不改变整体安装外径的前提下延长单次维护的间隔周期，下端采用快拆式端盖结构，维护时无需拆卸整体安装法兰，仅需旋开下端锁紧环即可完成滤芯组件的更换，适配野外作业场景下的快速维保需求。建模阶段先确定安装法兰的基准面，以法兰中心为原点拉伸出主体筒体的基础轮廓，再逐根绘制纵向滤杆的阵列特征，注意滤杆与上下定位端板的配合间隙要预留0.1mm的装配余量，避免实际装配时出现过盈卡滞；完成主体结构后绘制上下端的密封槽结构，密封槽的深度与宽度按照O型密封圈的压缩率25%进行参数设定，保证燃油工况下的密封可靠性；最后处理外观细节，对法兰安装孔做倒角处理，对筒体的金属棱边做R0.2的圆角过渡，还原实际机加工件的工艺特征。整体安装边界控制上，主体筒体的外径与法兰安装边的尺寸差控制在合理范围，避免安装时与周边的燃油管路、发动机线束出现干涉，下端预留的维保操作空间满足常规扳手的操作角度需求，不需要额外拆卸周边部件即可完成滤芯更换作业。功能层面，该装置可拦截燃油中10μm以上的固体杂质，同时适配常规柴油与低硫柴油的介质工况，滤材选用耐柴油腐蚀的金属烧结材质，长期浸泡不会出现溶胀、脱落问题，可稳定维持燃油供给的清洁度要求，保障发动机喷油系统的长期稳定运行。
