流线型船舶船体曲面结构设计

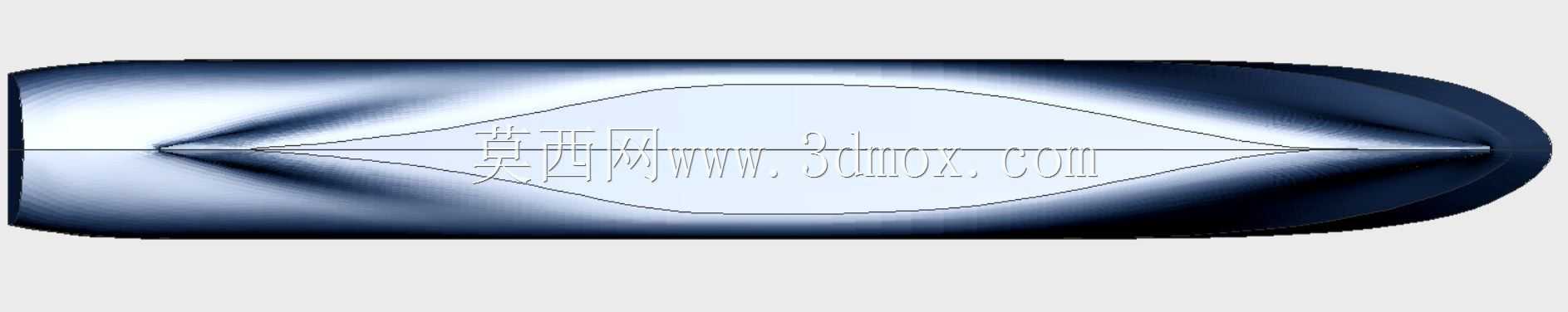

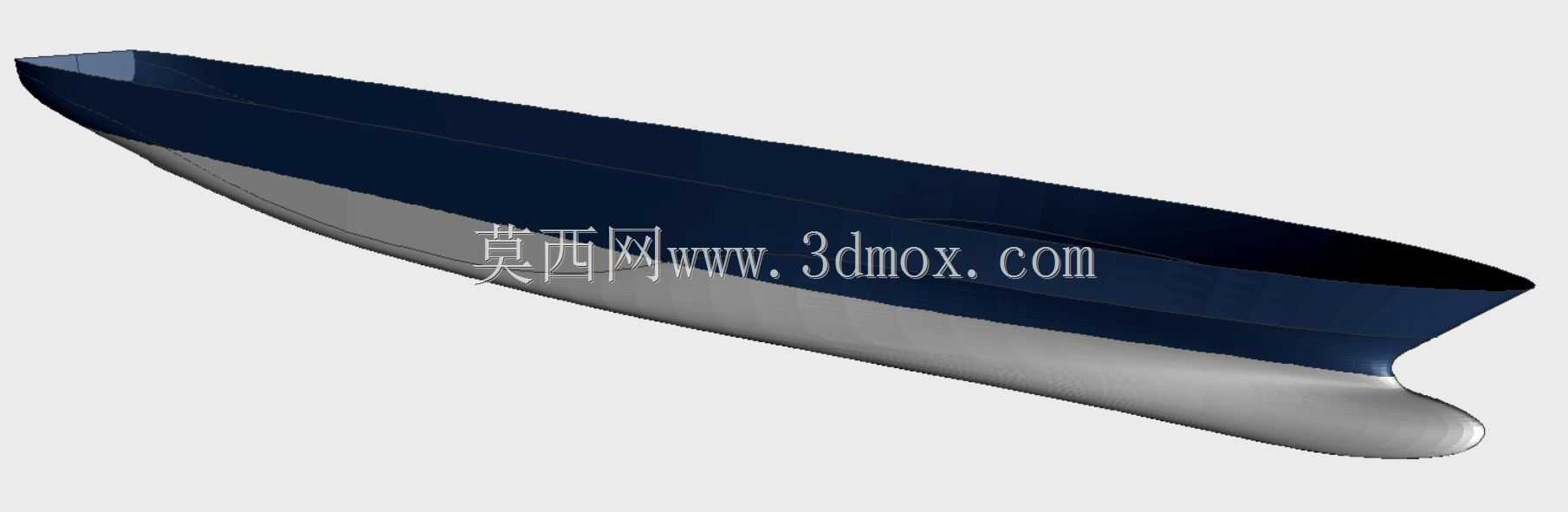

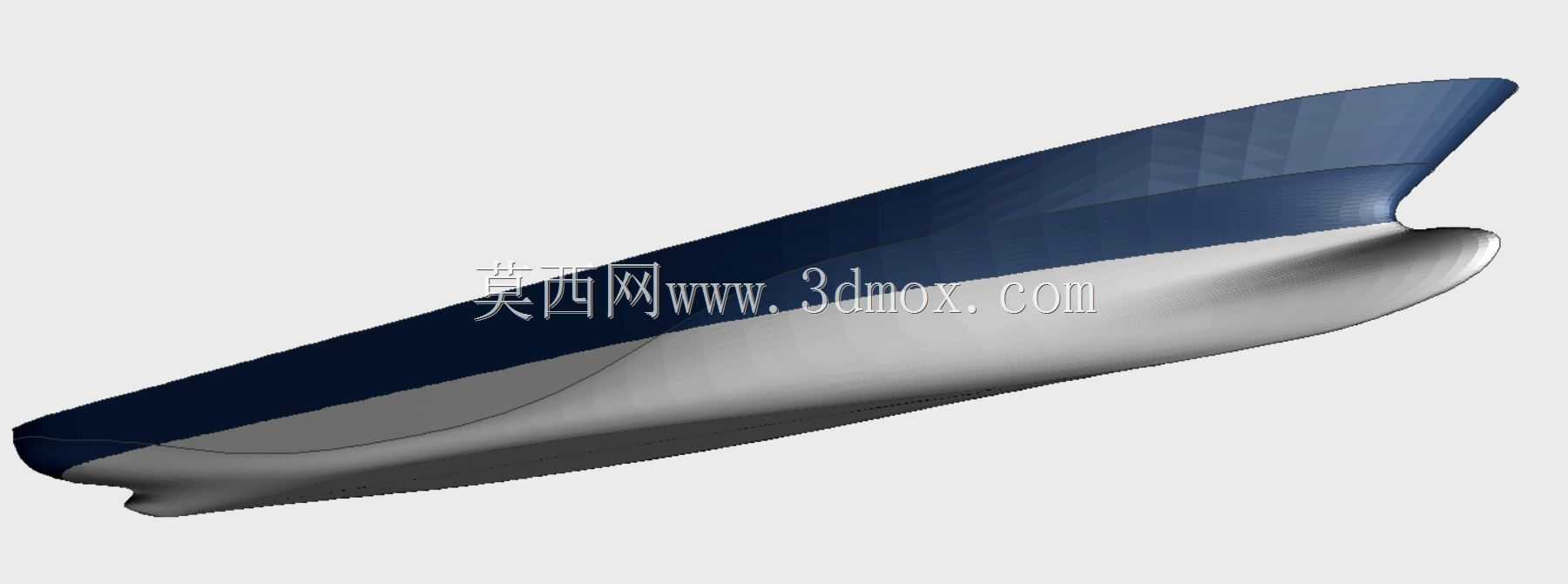

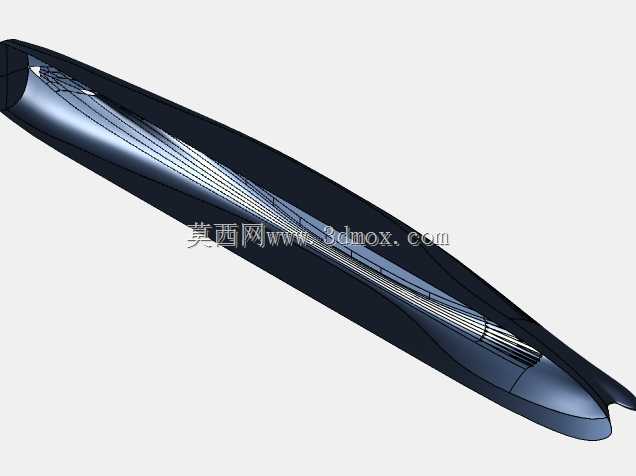

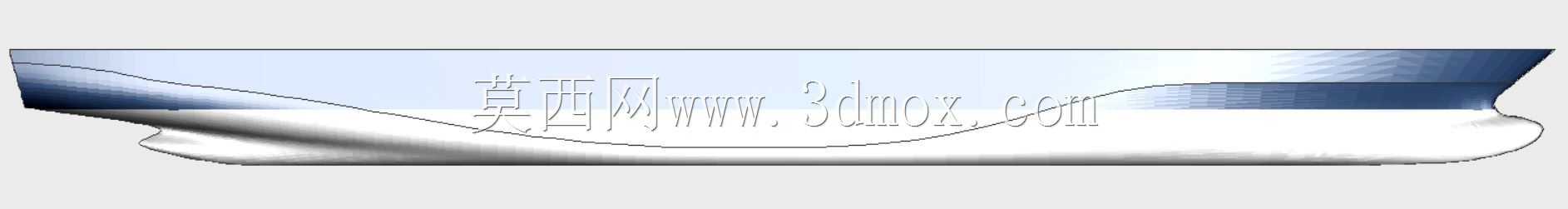

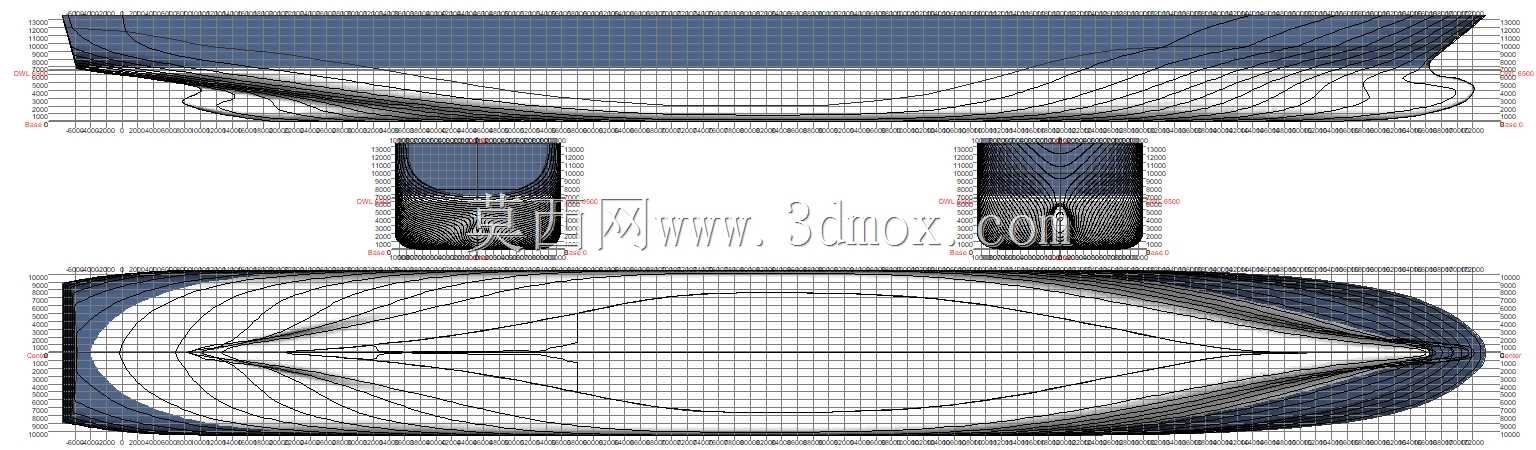

在船舶设计领域，船体曲面的建模质量直接决定了后续水动力仿真、结构校核、生产放样的全流程效率，这款船体模型的曲面构建完全贴合民用中小型船舶的实际设计需求，可用于内河观光船、小型作业艇的前期方案验证环节。从实际应用场景来看，该船体结构适配吃水深度1.2-1.8米的内河通航环境，船体总长控制在12米级，型宽3.2米，舷侧高度1.6米，安装边界预留了甲板设备、动力舱、舵系的装配空间，船艏的前倾式曲面设计能够有效降低航行时的兴波阻力，船艉的收缩型线适配舷内外机的安装定位，不会出现螺旋桨水流干涉的问题。建模过程中首先要确定船体的型值点分布，先在三个基准平面上绘制艏柱、艉封板、龙骨线、舷墙顶线的控制轮廓，再通过放样曲面逐段构建船体外板，过程中需要反复调整曲面的控制点权重，保证舷侧曲面与船底曲面的G2连续，避免出现曲面褶皱导致后续流体仿真出现计算误差。完成主曲面构建后，需要对船艏的破浪结构、船底的舭部过渡区域做单独的曲面修剪与补面，确保整个外板曲面没有开放边、没有重叠面，实体化之后可以直接导入CAE软件做静水压力、航行阻力的仿真计算。这类曲面建模的核心难点在于平衡水动力性能与生产加工的可行性，曲面的曲率变化不能过于突兀，否则会导致钢板冷加工时出现拉伸开裂的问题，建模时需要同步检查曲面的高斯曲率分布，将曲率突变区域控制在可通过压弯工艺成型的范围内。从功能特性来看，该船体的型线设计兼顾了低速航行的稳定性与中速航行的减阻需求，舷侧的外飘角度设计能够减少航行时甲板上浪的情况，船底的平底过渡区域方便后续停靠码头时的坐底支撑，不需要额外加装复杂的龙骨支撑结构。建模完成后还需要对船体的分舱位置做基准面预留，方便后续设计人员直接在模型基础上添加水密舱壁、甲板骨架、动力基座等内部结构，不需要重新调整外板曲面的参数，能够大幅缩短方案迭代的周期。
