复古铜质船用防风照明马灯结构

　　做船用配套五金结构设计快十二年，这类老式风暴灯的三维建模我前后经手过不下七版，这次的铜质款是给内河小型作业船做的配套照明备件建模。先从实际使用场景说，这类灯主要用在无固定供电的甲板临时作业、应急逃生通道备用照明，还有小型渔船的舷边夜间作业照明，要扛得住江面八级横风不熄火，还要耐盐雾、防甲板泼溅的江水侵蚀，所以结构上的密封和抗风设计是核心。

　　建模的时候我习惯先从核心功能件倒推外形尺寸，首先确定储油底座的安装边界，底座直径控制在120mm，总高度含顶部防雨帽控制在280mm，刚好能卡在现有船用应急灯架的标准卡扣位，不用额外改安装支架。底座部分先做旋转凸台，预留出油棉填充腔和调火旋钮的安装孔，旋钮的转轴配合间隙留0.2mm，既要保证转动顺滑调火，又要防止煤油从转轴缝隙渗漏。

　　中间的玻璃护罩是易损件，建模时特意做了通用互换的尺寸，和市面上存量的老船灯玻璃罩尺寸完全匹配，护罩外围的三根铜质防护架，我用扫描特征做的弧度，每根架体的弯折半径统一是18mm，和上下固定座的卡槽做过盈配合，不用额外打螺丝固定，更换玻璃的时候直接掰开架体就能操作，适合船上没有专用工具的时候快速维修。顶部的防雨帽做了12个导流棱，下雨的时候雨水会顺着棱边直接流到灯体外侧，不会渗进灯腔熄灭火焰，帽顶的提手做了可翻折结构，平放的时候能贴紧帽顶不占空间，手提的时候翻起来刚好贴合手掌受力。

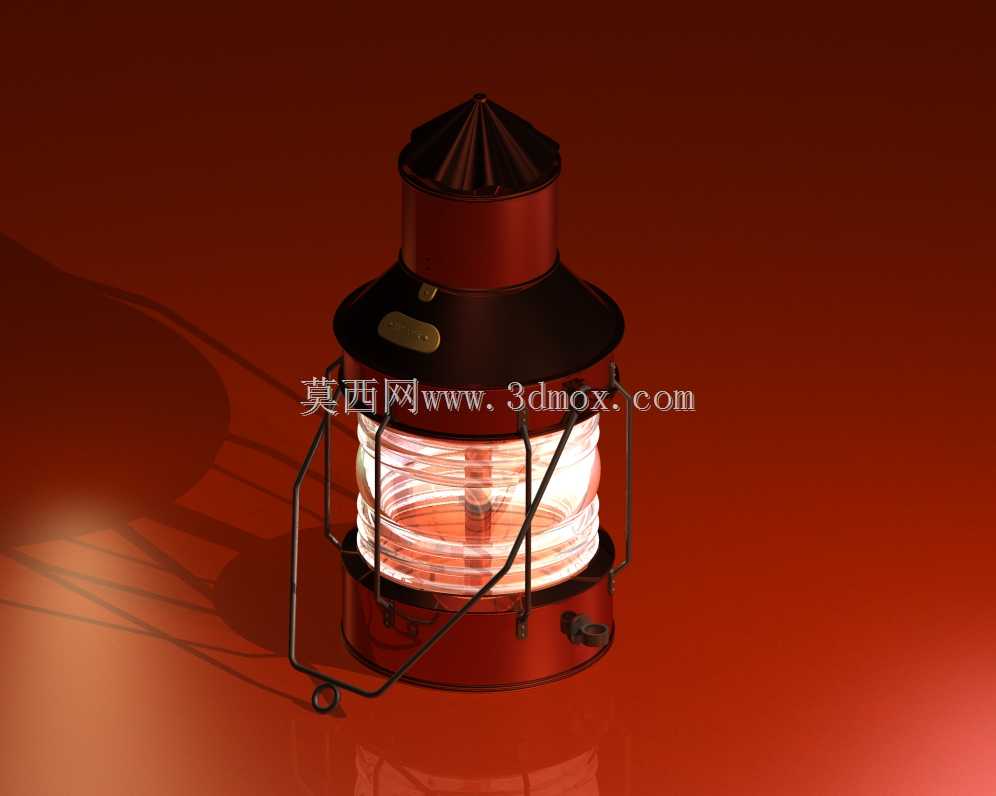

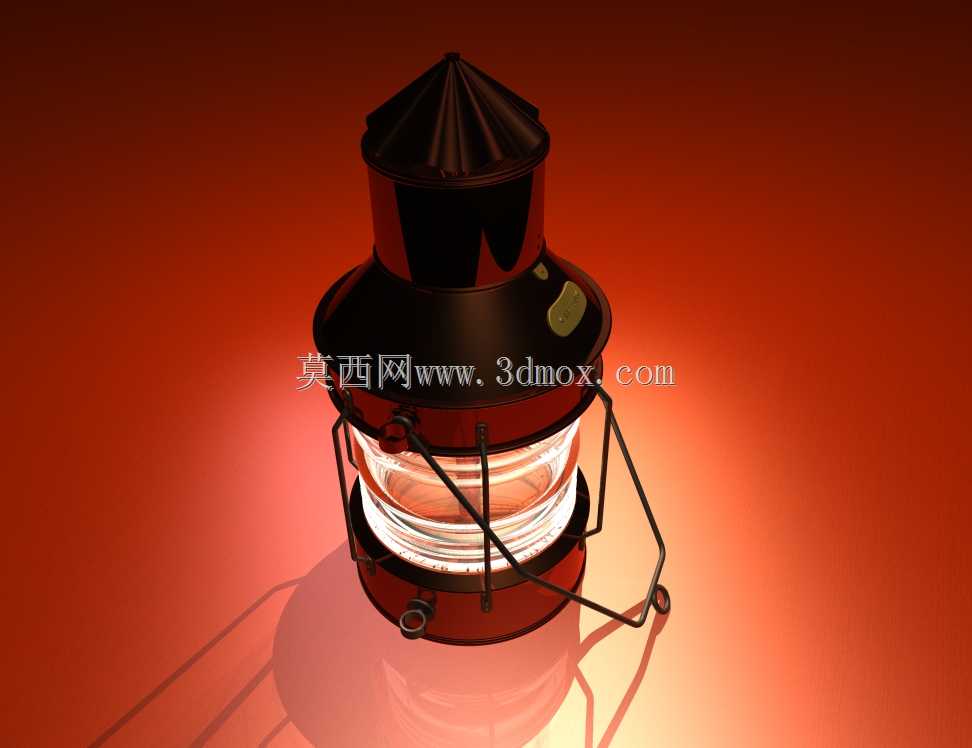

　　建模步骤上我是先在SolidWorks里画底座的草图，旋转出基体之后做侧壁的防滑滚花，滚花的齿距做1.5mm，戴防滑手套拧开加油的时候不会打滑。然后做中间的玻璃罩，用薄壁旋转特征做3mm的壁厚，足够扛住甲板上的轻微磕碰。外围的防护架先画单根的3D草图路径，扫描出圆截面的铜条之后圆周阵列三个，再做上下的固定压圈。顶部的燃烧头部分单独做子装配体，把灯芯调节结构、防火网、通风孔都拆成单独零件，通风孔的开孔方向特意做了斜向下45度，既能保证进风让火焰充分燃烧，又能防止横风直接吹进灯腔吹灭火焰。最后做表面的铜质做旧效果的时候，在渲染模块里给底座和金属架加了轻微的氧化层纹理，还原老船灯长期在高盐雾环境下使用的质感，同时也能给后续的五金电镀做参考，控制镀层的厚度在0.08mm，保证铜基材不会被盐雾快速腐蚀。

　　实际装配验证的时候，我特意检查了所有配合间隙，提手翻折的角度限位在90度，不会因为船体晃动自己倒下来砸到玻璃，调火旋钮的转动行程刚好对应灯芯升降10mm，能把火焰控制在防风网的安全范围内，不会因为火焰太高烤焦顶部的防雨帽。这类灯虽然现在有LED替代款，但很多老船工还是习惯用这种煤油款，一来不用担心电池亏电，二来火焰的黄光在雨雾天的穿透性比冷光LED好，所以做结构的时候完全保留了传统风暴灯的功能逻辑，只是把原来的手工敲打的铜件尺寸做了标准化，方便批量加工替换。
