紧凑型螺旋节能荧光灯结构设计方案

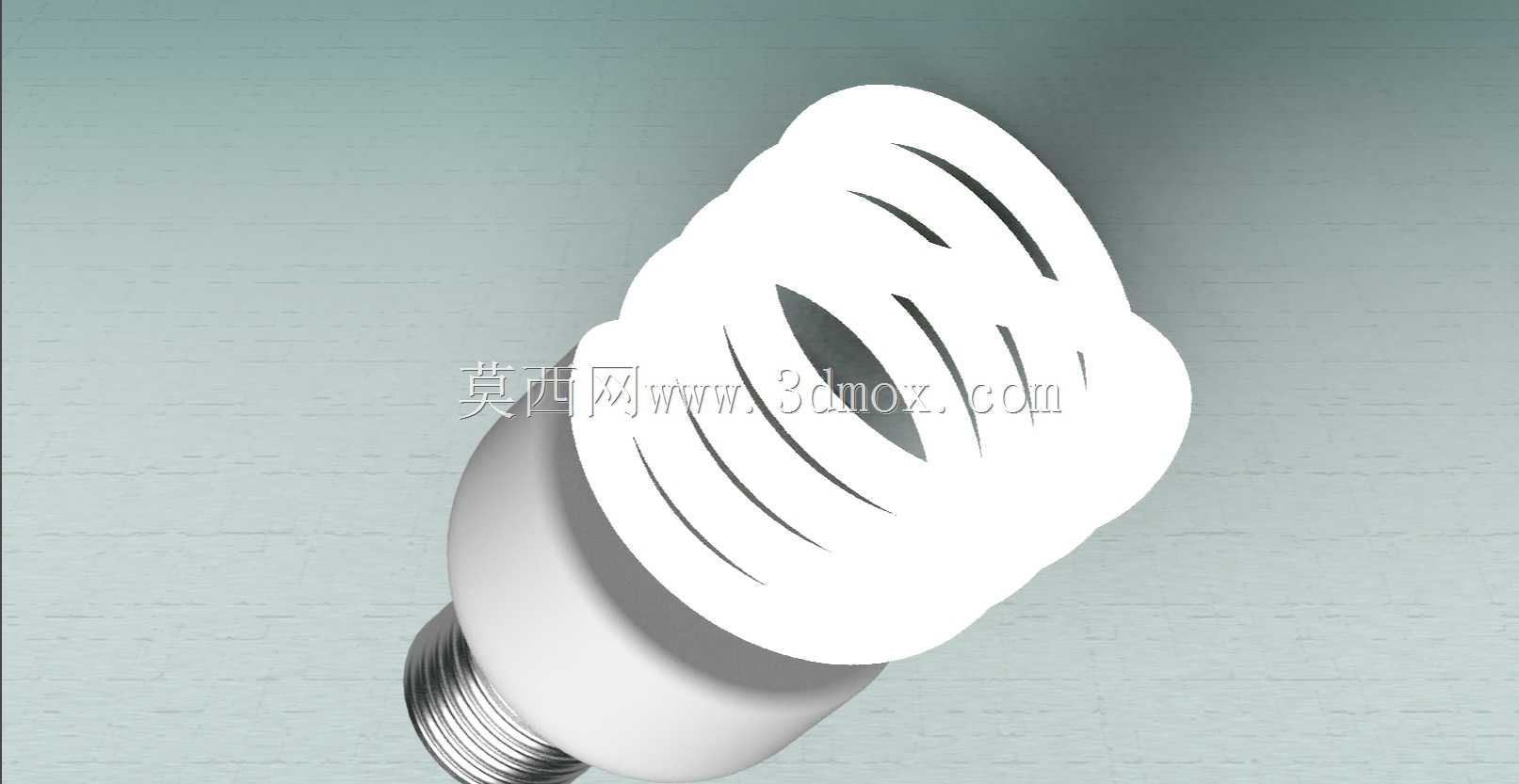

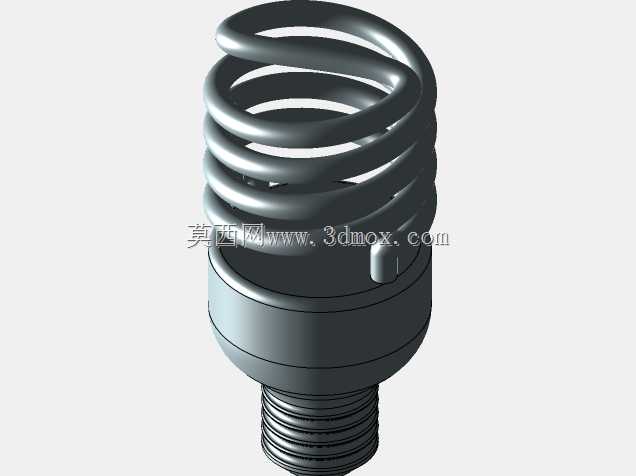

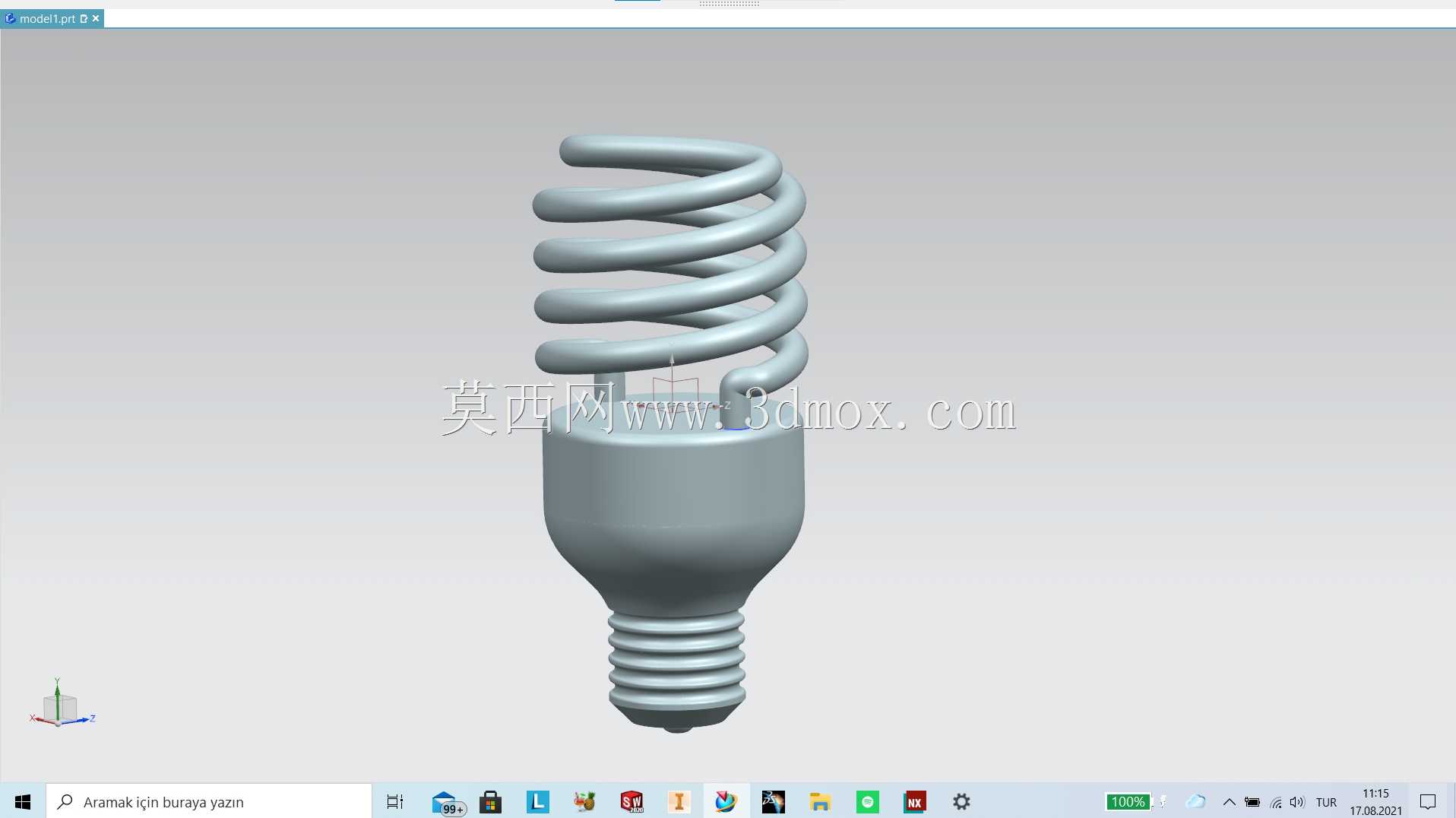

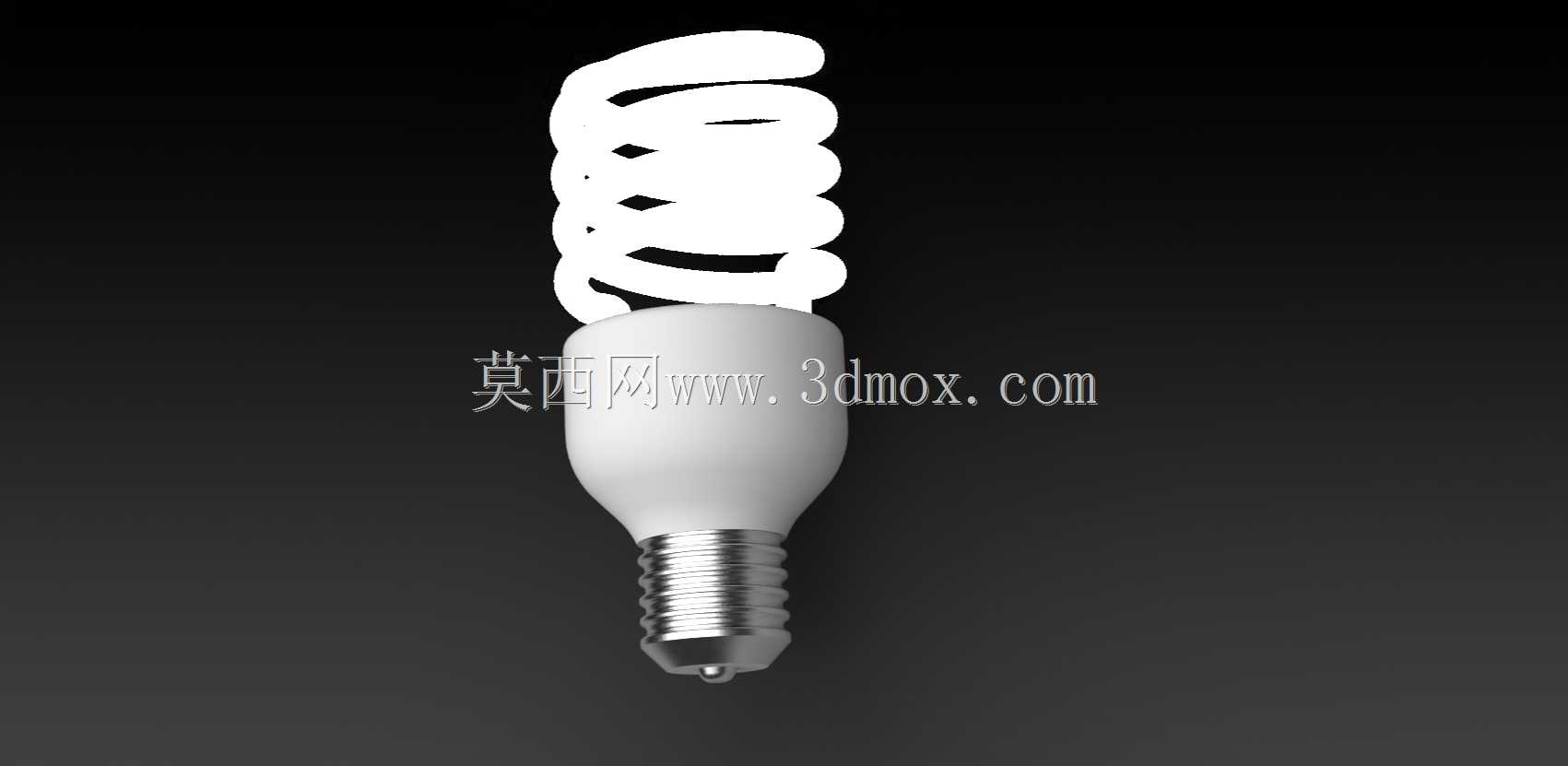

这款螺旋灯的建模过程，首先从灯头部分入手，先绘制E27标准螺牙的截面轮廓，通过螺旋扫掠命令生成金属螺牙结构，再匹配绝缘基座的安装台阶，保证螺牙尺寸符合通用灯座的安装公差，螺牙外径控制在26.8mm到27mm之间，绝缘基座的外径做到30mm，和上方灯管的衔接处做1.5mm的圆角过渡，避免装配时出现应力集中。接下来处理核心的螺旋发光管部分，先确定螺旋的中径为42mm，螺旋升角设置为12度，总螺旋圈数为3.2圈，保证发光管展开后的总长度满足荧光粉激发的光效要求，螺旋管的管径采用10mm的标准T4管径，管壁厚度预留1mm，建模时先绘制单圈螺旋路径，通过沿路径扫掠圆形截面生成基础螺旋管，再对螺旋管的上下两端做收口处理，下端和灯头基座的电子仓位置做密封衔接，上端做圆弧收头，避免尖锐结构。建模过程中需要注意螺旋管的排布间隙，相邻螺旋圈之间预留2mm的散热间隙，避免长期工作时热量堆积影响灯管寿命。电子仓部分隐藏在灯头基座和螺旋管下端的衔接位置，建模时做直径28mm、高度22mm的空腔结构，预留镇流器、启动电容等元器件的安装空间，空腔内壁做两条定位筋，方便电路板的卡装固定，不需要额外打螺丝固定，简化装配流程。这款螺旋灯主要面向家用室内照明、商用筒灯替换、楼道公共照明等场景，相比传统U型节能灯，螺旋结构的发光面更均匀，360度方向的出光量差异控制在15%以内，不会出现局部暗区，适配绝大多数带E27灯座的吸顶灯、台灯、壁灯产品，安装时不需要额外改造灯座，直接替换传统白炽灯即可使用。建模完成后需要做装配干涉检查，确认螺牙部分和标准灯座的配合无卡滞，螺旋管部分的最大外径控制在55mm以内，总高度做到105mm，能够适配绝大多数小型灯具的安装空间，不会出现灯罩盖不上的问题。渲染阶段调整半透明灯管的材质参数，模拟玻璃管壁的透光效果，搭配白色塑料基座的哑光材质，还原产品的真实外观质感，建模过程中所有的倒角、拔模角度都按照注塑件的生产要求设置，基座部分的拔模角度做1.5度，方便后续开模生产，螺牙部分的金属材质做拉丝纹理处理，和实际产品的镀锌灯头质感保持一致。
