带侧提手密封式便携电池收纳盒结构设计

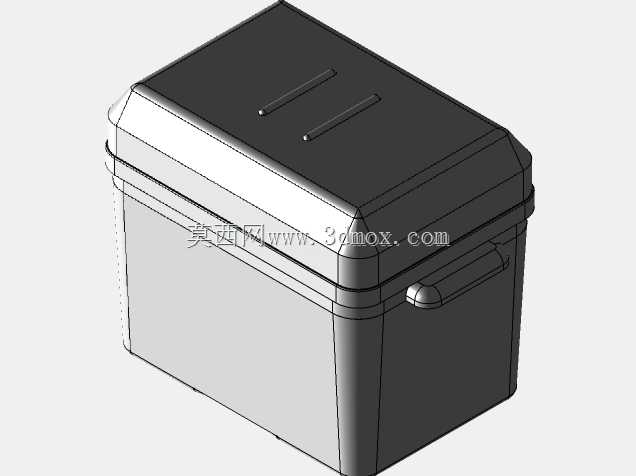

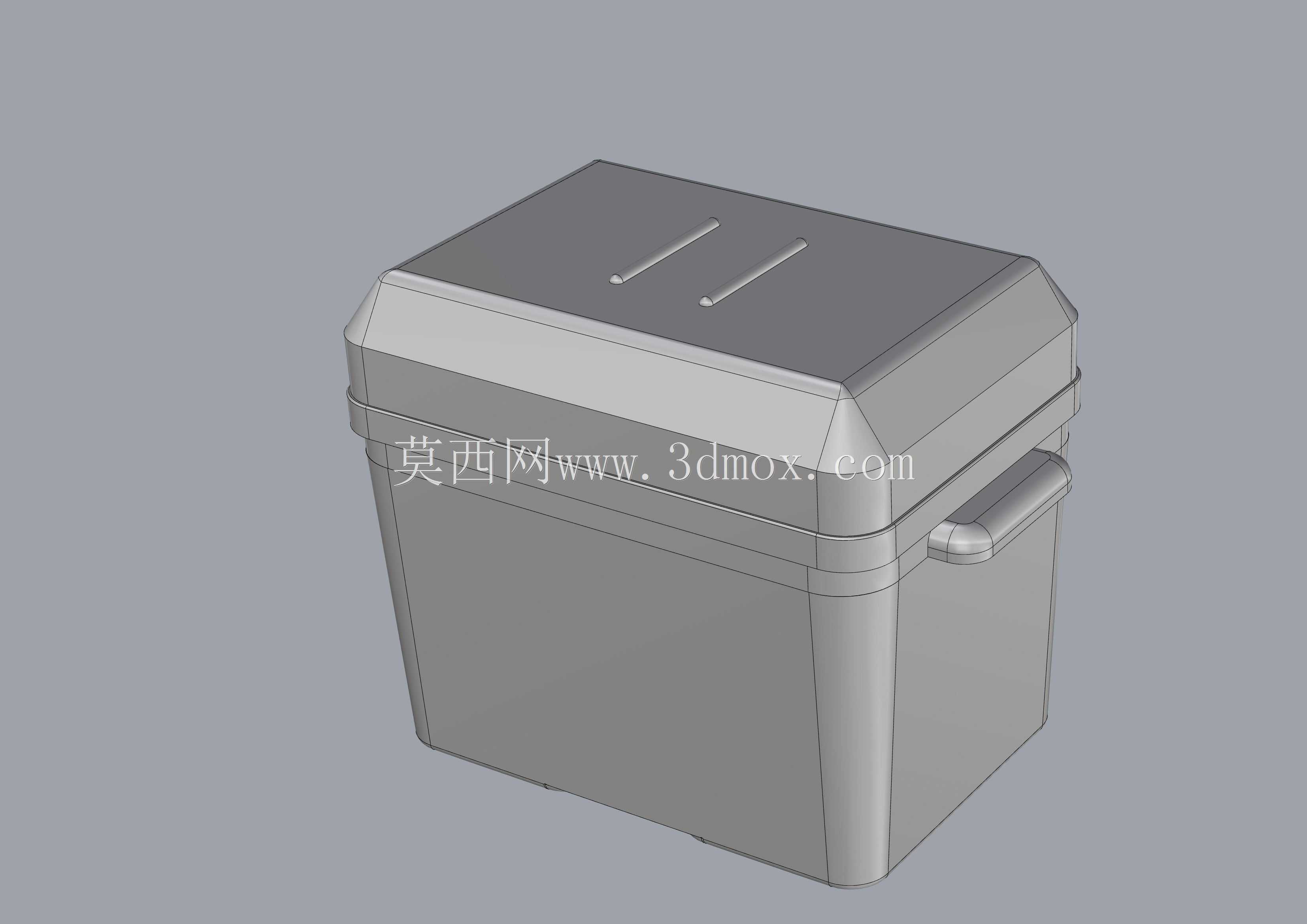

这款电池收纳盒主要面向户外作业、设备运维、家用储能配件存放场景设计，可同时容纳多组不同规格的干电池、小型锂电池组，避免电池散放导致的电极短路、外壳磕碰破损、受潮漏液等问题，在电力巡检、户外勘测、家用应急物资储备场景中都能适配使用。从功能特性来看，盒体与盒盖采用周向止口扣合结构，配合边缘的密封筋设计，可实现日常泼溅、潮气的阻隔，侧置的一体化提手采用与盒身同材质的铰接结构，无需额外加装金属配件，既降低了装配成本，也避免了金属部件锈蚀带来的使用寿命问题，盒盖顶面设置的两道内凹加强筋，在堆叠存放时可提升盒盖的抗形变能力，避免上层重物压损盒内电池。设计阶段首先明确了核心边界：盒体内部净尺寸要覆盖主流1号、5号、7号电池以及常见18650锂电池的长度规格，同时预留出电池间隔垫的安装空间，盒身壁厚根据注塑工艺要求设定为均匀2mm，避免壁厚不均导致的缩痕、翘曲问题，提手的铰接位置做了局部加厚处理，反复提拉时的受力集中区域做了R3圆角过渡，消除应力断裂风险。建模过程中先绘制盒体的基础拉伸轮廓，对边角做15度斜切处理，既提升外观的辨识度，也能在注塑脱模时减少侧壁的脱模阻力，之后绘制周向的止口配合结构，单独拆分提手零件做铰接轴的间隙配合设计，预留0.2mm的装配间隙保证提手转动顺畅无卡滞，盒盖部分先做基础壳体抽壳，再添加顶面的加强筋结构，最后对所有配合面做公差匹配校验，确保扣合后无明显松动错位。实际使用中这类收纳盒除了存放电池，也可适配小型五金零件、电子元器件的分类存放，壳体采用耐冲击的PP材质，可适应-20℃到60℃的使用环境，户外低温环境下不会出现脆裂问题，堆叠存放时底部的微凸定位点可嵌入下层盒盖的凹槽内，避免堆叠滑落。建模时需要重点关注止口位置的配合精度，过紧会导致开合困难，过松则会出现密封失效、盒盖意外脱落的问题，提手的转动行程要做限位设计，避免提拉时提手过度翻转导致盒体倾斜，所有棱边都做了R1以上的圆角处理，既避免注塑时的尖角应力问题，也能防止使用时划伤手部。
