小型船舶三叶动力推进螺旋桨结构设计

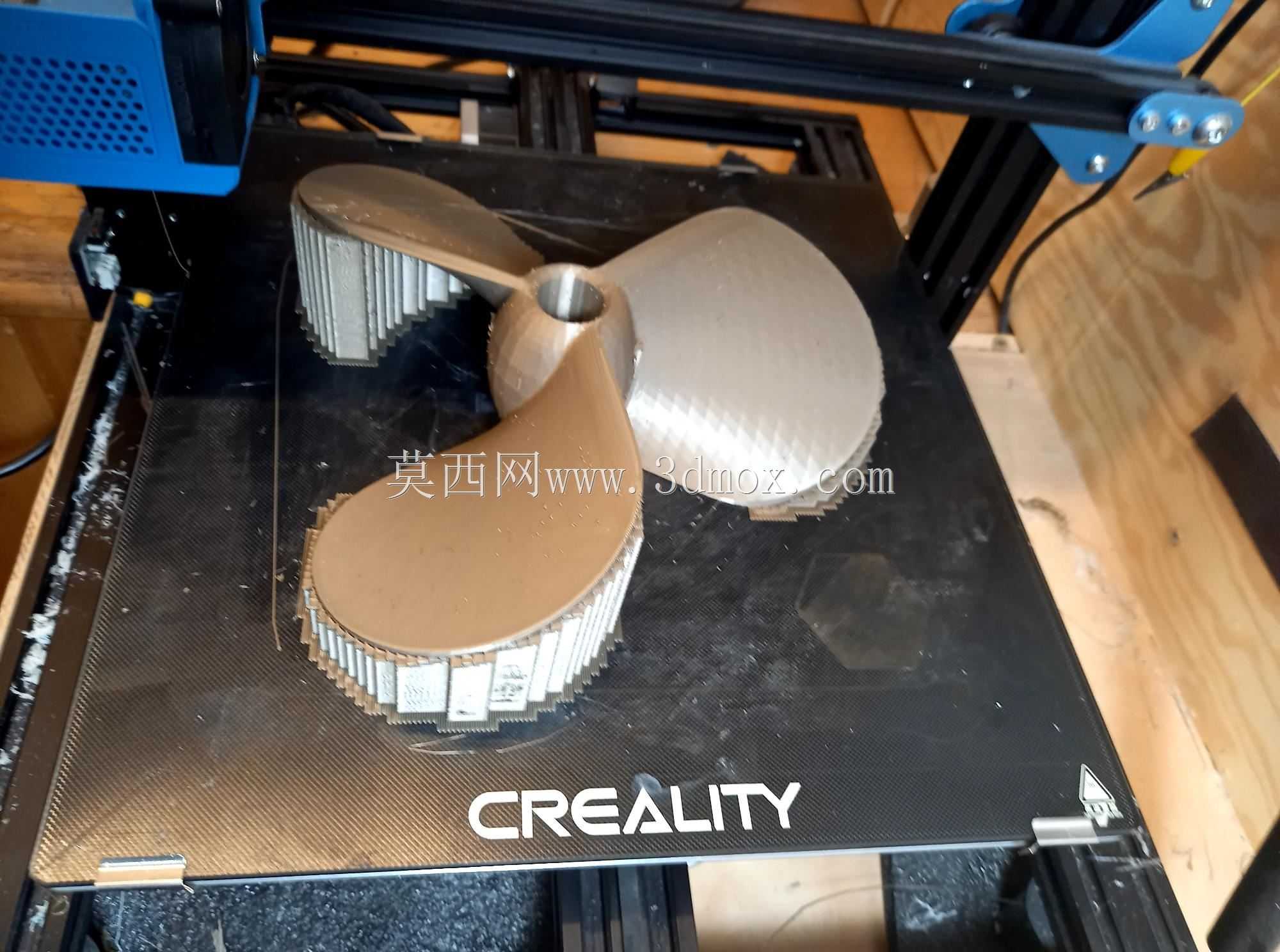

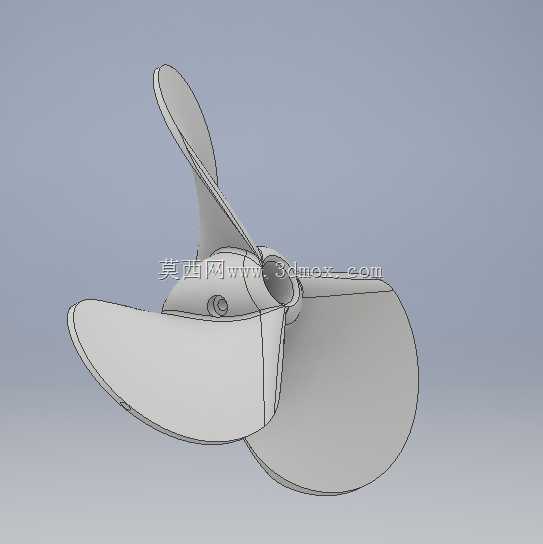

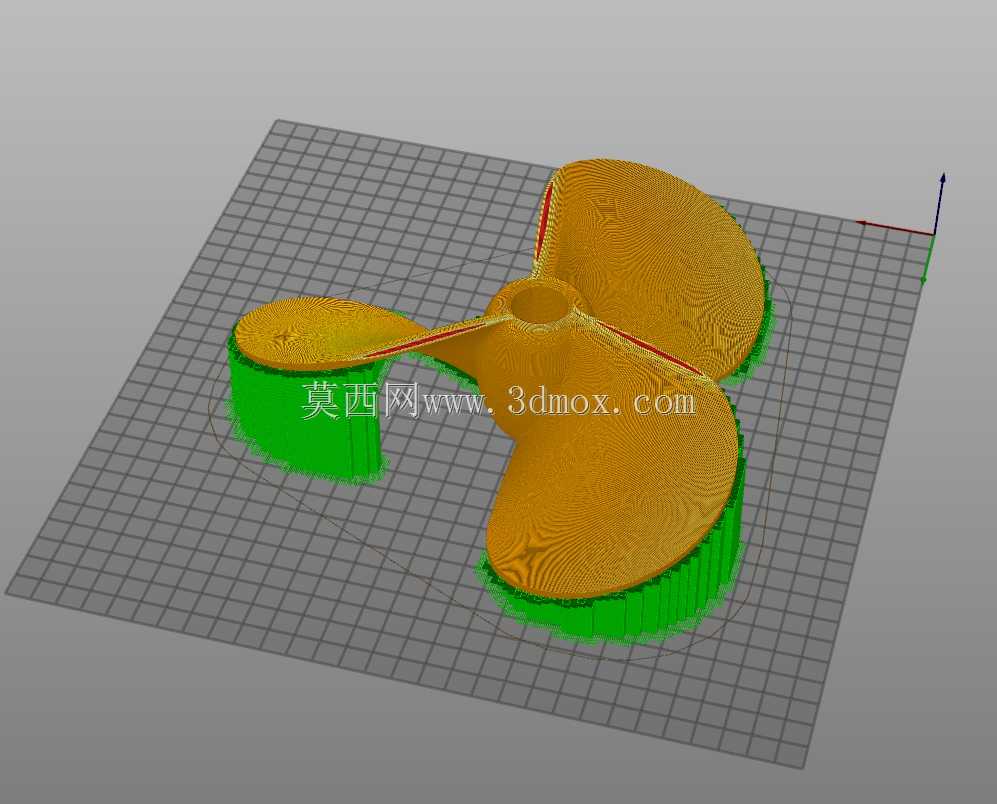

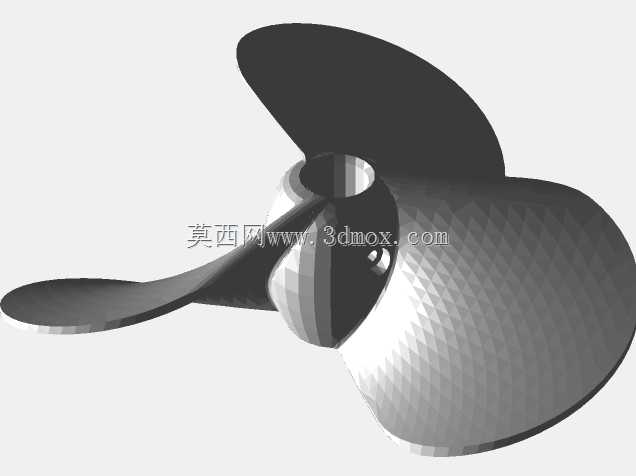

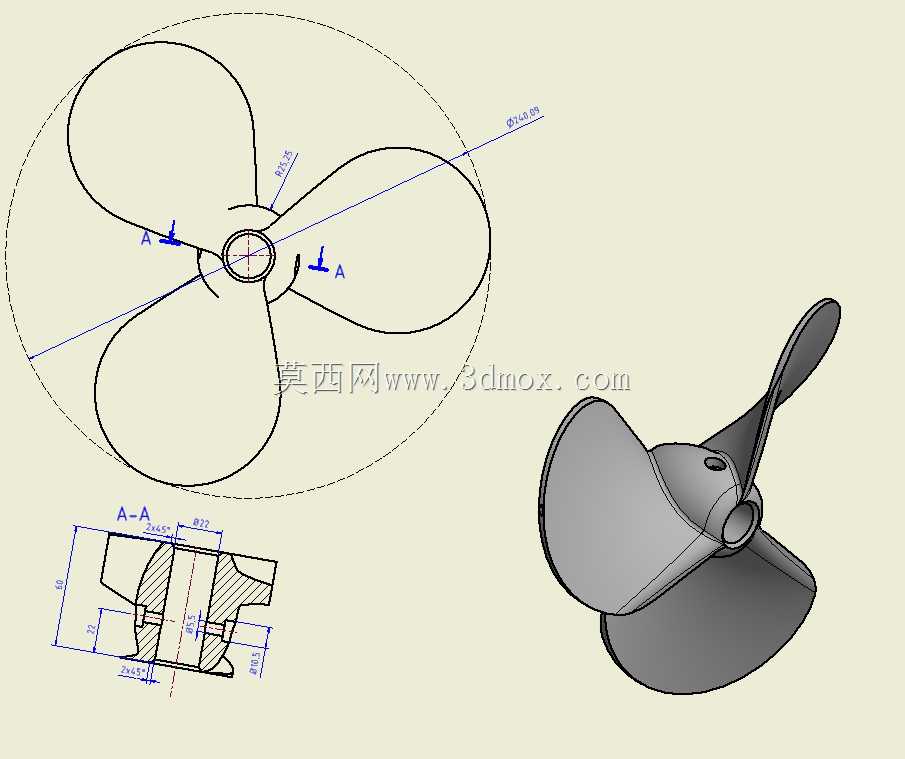

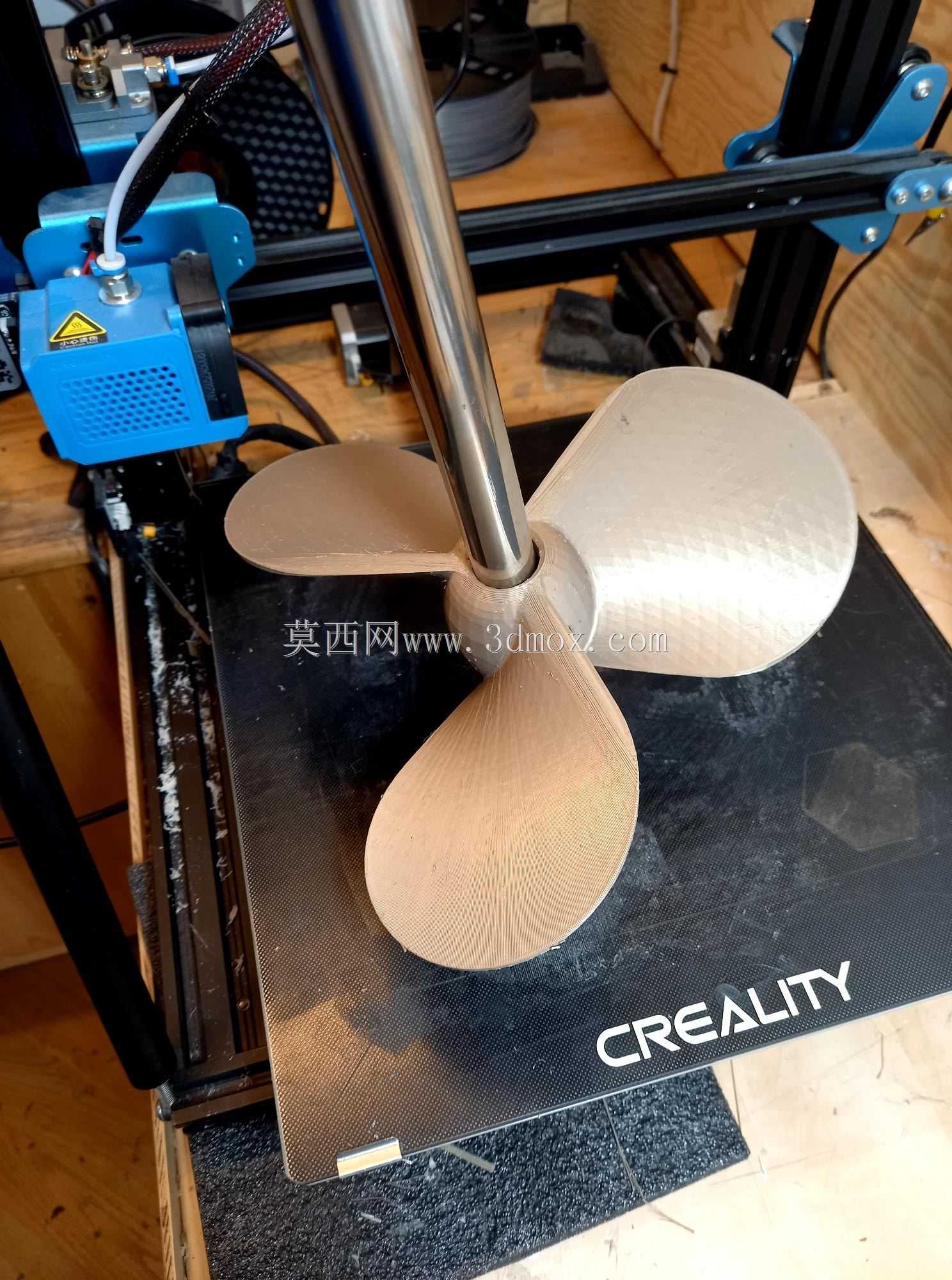

这款三叶螺旋桨主要面向小型内河作业船、休闲垂钓艇以及DIY自制小型船舶的动力推进场景，核心作用是将船用发动机输出的旋转扭矩转化为水流轴向推力，克服船体航行时的水阻，推动船舶完成前进、转向等航行动作。从结构特性来看，三叶构型相比两叶桨在同等转速下推力输出更均匀，动平衡表现更优，航行时的桨叶振动幅度更小，能有效降低船体传动端的疲劳载荷，同时相比四叶及以上多叶桨，其水阻损耗更低，更适配中小马力的船用动力输出特性。设计阶段首先要明确安装边界参数，桨叶外圆直径需匹配船舶尾轴的安装沉深，避免桨叶露出水面造成空泡效应，桨毂中心的轴孔尺寸与键槽规格要严格对应配套尾轴的配合公差，轴向定位台阶的尺寸要保证安装后桨叶端面与尾轴套管的安全间隙，防止航行时出现剐蹭。建模时先在草图平面绘制桨叶的翼型轮廓，结合不同半径截面的螺距参数，通过曲面放样生成单片桨叶的光滑曲面，重点保证桨叶导边、随边的曲面过渡连续性，避免曲面出现折角造成水流紊流；之后对单片桨叶绕桨毂中心轴做圆周阵列生成三叶结构，再绘制桨毂的回转实体，将桨叶与桨毂做布尔合并，在桨毂端面加工出安装定位孔与轴孔键槽，最后对桨叶与桨毂的连接位置做圆角过渡处理，降低应力集中系数。建模完成后需做干涉检查，确认桨叶旋转范围内无结构冲突，同时验证桨叶的静平衡状态，保证三片桨叶的质心偏差控制在允许范围内，避免高速旋转时产生偏心振动。这类螺旋桨除了用于成品小型船舶的配件替换，也适配3D打印制作验证样件，用于测试不同螺距、不同直径参数下的推力表现，为后续金属材质成品桨的参数优化提供实测数据支撑，桨叶的曲面厚度从根部到导边逐渐减薄，既保证根部的结构强度能承受水流冲击载荷，也能降低边缘位置的水阻，提升推进效率。
