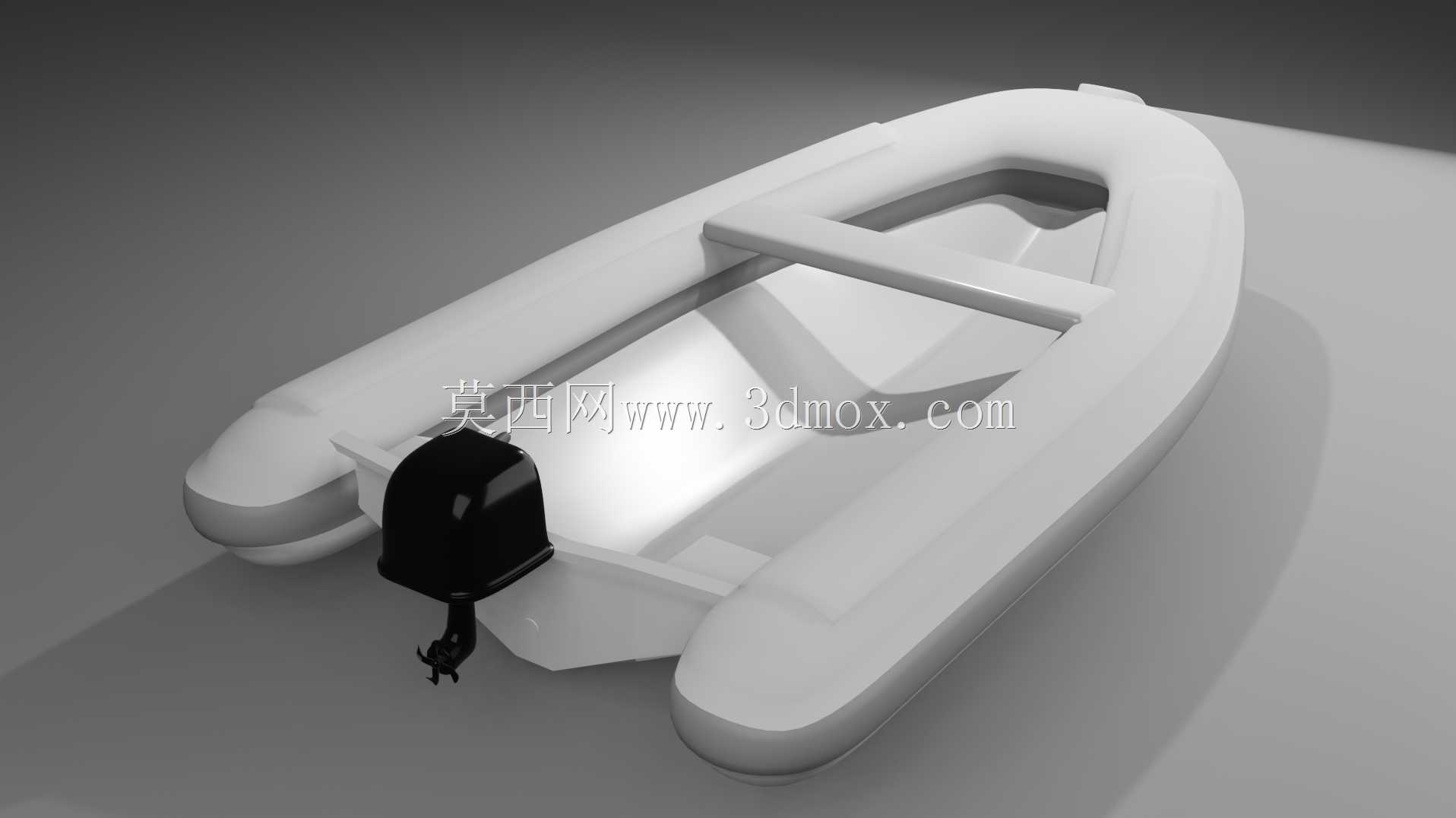

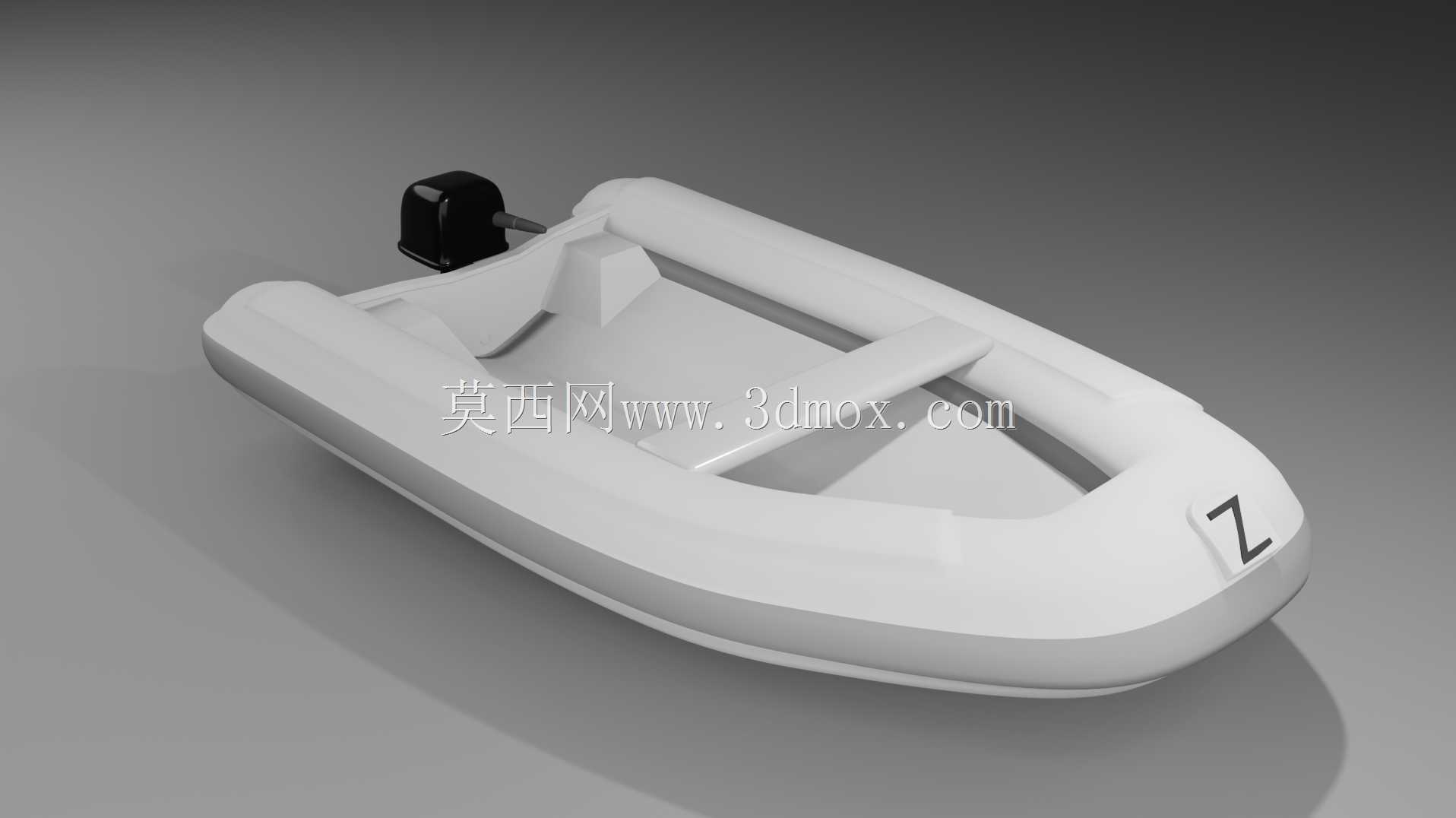

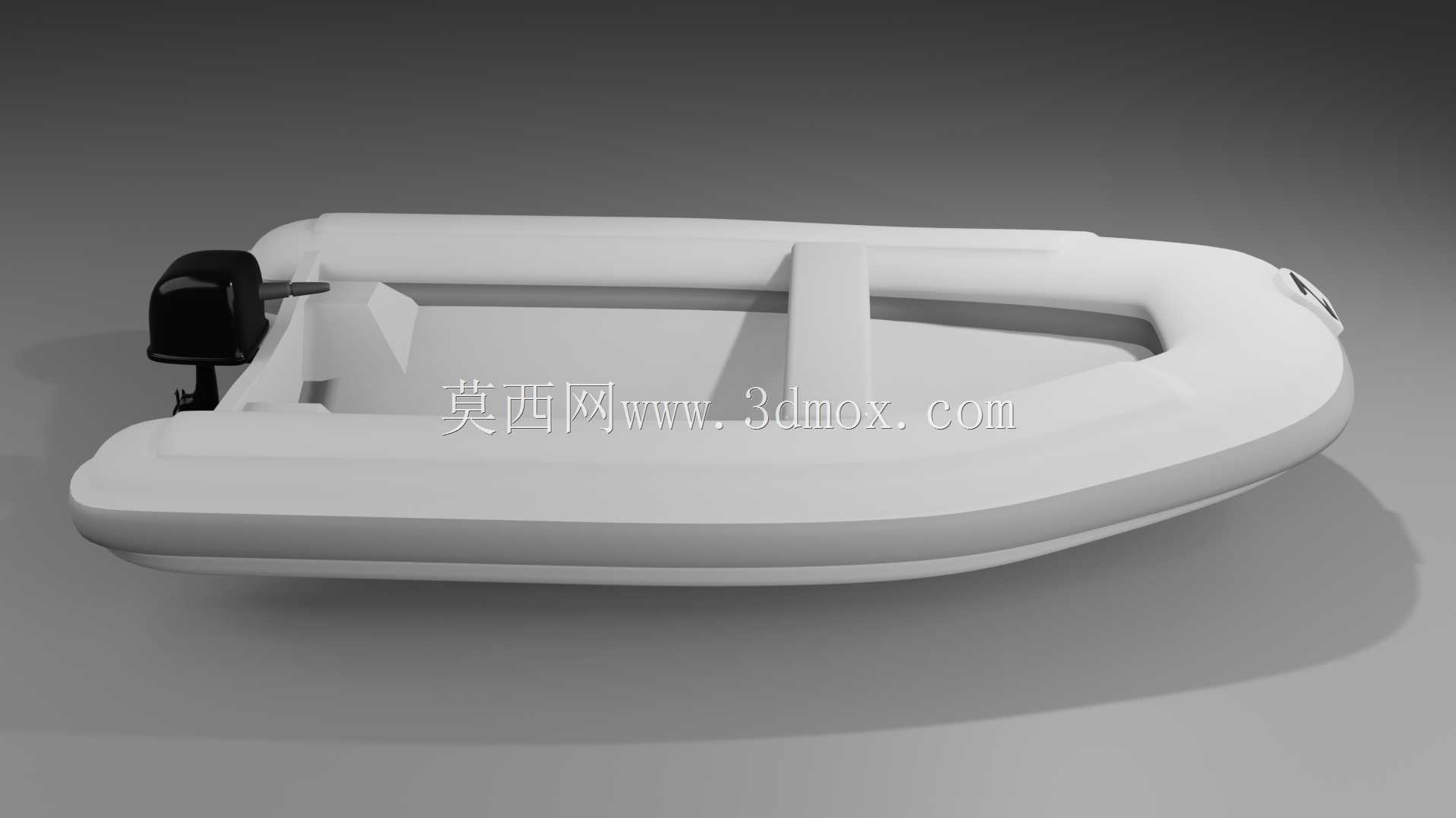

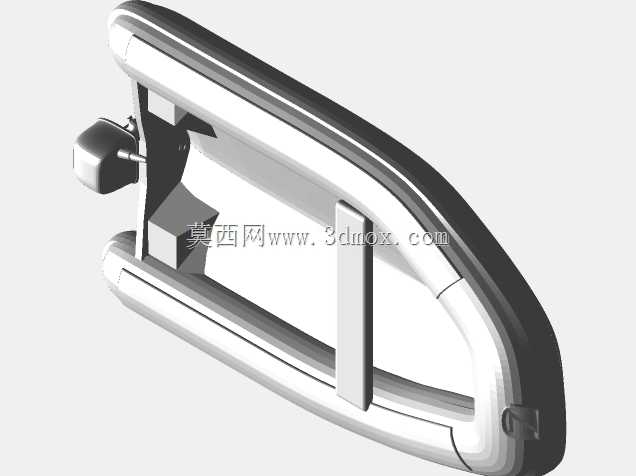

带外挂动力的充气式橡皮艇三维结构

日常做水域作业配套载具建模时，最先要锚定的是实际使用场景——近岸浅海养殖巡检、内河临时搜救、景区近岸休闲接驳这类场景，对载具的核心要求是轻量化、易转运、抗磕碰，这也是做这款充气艇结构设计时的核心出发点。建模初始阶段先做整体轮廓的草绘布局，先确定艇身总长、型宽的边界尺寸，要兼顾单人便携搬运的重量控制，以及4-6人乘坐的内部空间需求，艇身浮筒的截面直径不能过小，否则储备浮力不足，也不能过大，否则会挤占内部乘坐与置物空间，同时要预留舷外机的安装挂板位置，挂板的倾斜角度要匹配常规小马力外挂机的安装倾角，避免动力输出时出现航行姿态异常。建模过程中先拆分独立结构件：首先是环形充气浮筒，做曲面建模时要注意浮筒各段的过渡圆角，尤其是艇艏的弧形上翘部分，要保证充气后形态的流畅性，避免出现曲面褶皱导致的应力集中，浮筒内部的分隔气室结构也要做简化示意，实际生产中多气室设计是为了单处破损时仍能保留足够浮力，建模时要体现气室分隔的隔板位置，但不用过度还原织物层的细节。然后是艇内的硬质底板与横向坐板，坐板的安装位置要兼顾前后配重，避免挂载舷外机后艇艉过重出现艏倾，底板的支撑筋结构要做合理布局，保证人员站立时的刚性，不会出现过度形变。舷外机部分的建模要匹配挂板的安装尺寸，从上部的动力舱罩、中部的安装支架到下部的螺旋桨传动段，各部件的装配间隙要符合实际安装逻辑，螺旋桨的叶型做简化处理即可，重点要保证挂架与艇艉挂板的贴合面完全匹配，安装孔位对齐。建模时还要考虑转运折叠的需求，浮筒与硬质底板的连接结构要做可拆卸的示意，实际使用中放气后浮筒可折叠，底板可拆分，能放入普通家用车后备箱，这也是这类充气艇相比硬质船体的核心优势。做曲面缝合时要反复检查浮筒曲面的连续性，避免出现破面，后续做渲染时可以直观体现充气后的饱满形态，坐板表面的防滑纹理、浮筒外侧的防撞条结构也可以做细节补充，还原实际使用中的防护设计，这类模型可用于水域作业载具的方案展示、配套配件的适配设计，也可作为水上场景搭建的配套载具资产。
