瓦锡兰CT150H船用侧推装置结构设计

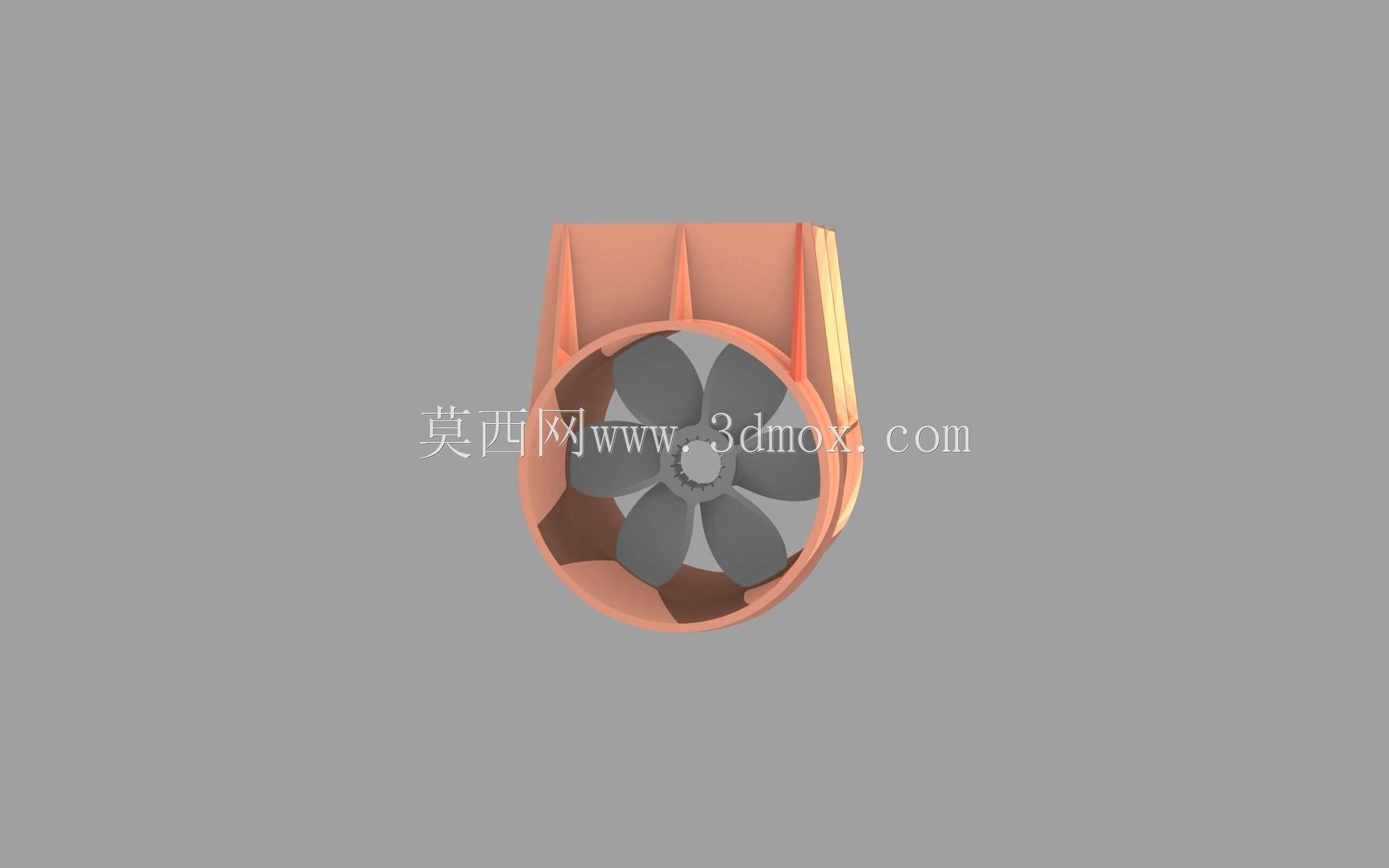

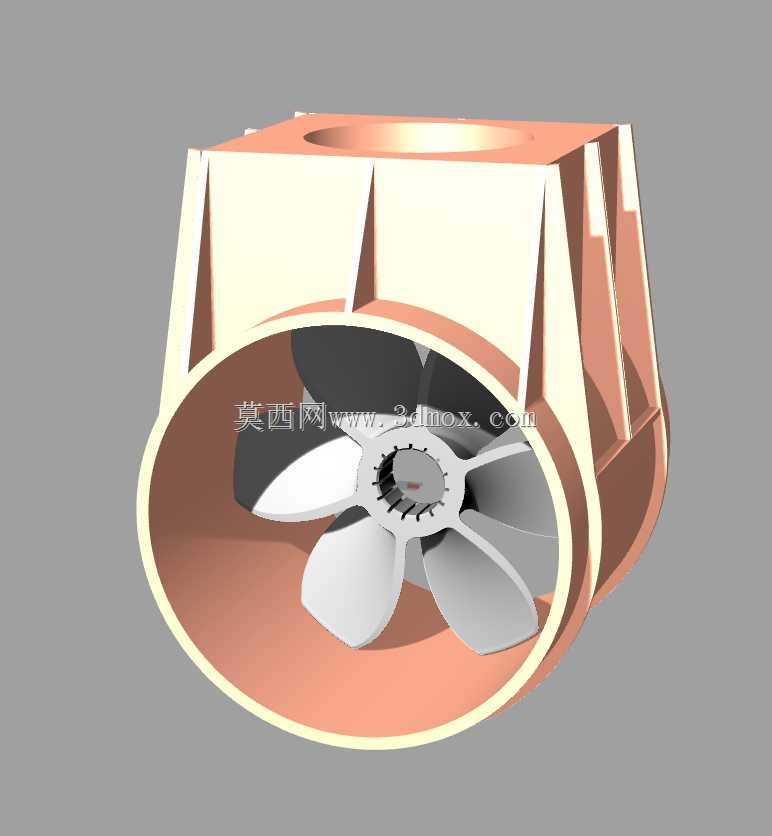

在港作拖轮、海洋工程辅助船以及具备靠泊机动需求的民用船舶上，横向推进器是提升船舶低速操纵性的核心部件，无需依赖拖轮协助就能完成原地转向、横向平移、侧靠泊位等操作，尤其在狭窄航道、恶劣海况下的靠离泊场景中，能大幅降低船舶操纵难度，减少碰撞风险。本次建模的瓦锡兰CT150H样本，对应实船应用中1500kW级别的侧推配置，安装位置通常位于船舶艏部或艉部的横向贯通隧道内，导流罩外壳直接与船体隧道结构焊接固定，安装边界需要匹配船体隧道的内径尺寸，预留叶轮旋转的安全间隙，同时要考虑密封结构的安装空间，避免航行中海水渗入舱室。从功能特性来看，该型推进器采用定螺距叶轮配合导流罩的结构，导流罩内壁的导流筋可以梳理进水流道，减少叶轮入口的紊流损失，提升推进效率，叶轮采用7叶后掠式设计，能有效降低低转速下的空泡效应，减少振动与噪声传递到船体结构。建模过程中首先梳理核心部件的装配关系，先绘制导流罩的主体回转曲面，再通过阵列特征完成内壁导流筋的结构，导流罩外侧的加强筋需要匹配船体安装的受力方向，按照实船载荷分布做等距排布，保证结构强度的同时控制整体重量。叶轮部分先绘制单个叶片的翼型截面，按照不同半径处的螺距角调整截面位置，通过放样生成单个叶片实体后，沿轮毂圆周方向阵列完成整体叶轮建模，轮毂中心的轴孔需要匹配传动轴的花键尺寸，预留键槽安装位置。建模时需要重点核对叶轮与导流罩内壁的间隙值，间隙过小容易在船体变形时出现叶轮擦碰导流罩的故障，间隙过大则会降低推进效率，同时要考虑导流罩进出口的圆角过渡，减少水流进出隧道时的阻力。整个建模过程先完成整体装配的基准定位，再逐个拆分零件建模，最后完成虚拟装配校验干涉，确保各部件的安装位置符合实船装配要求，模型可直接用于侧推装置的选型展示、安装方案校核以及教学演示场景，帮助设计人员快速理解侧推装置的内部结构与安装逻辑。
