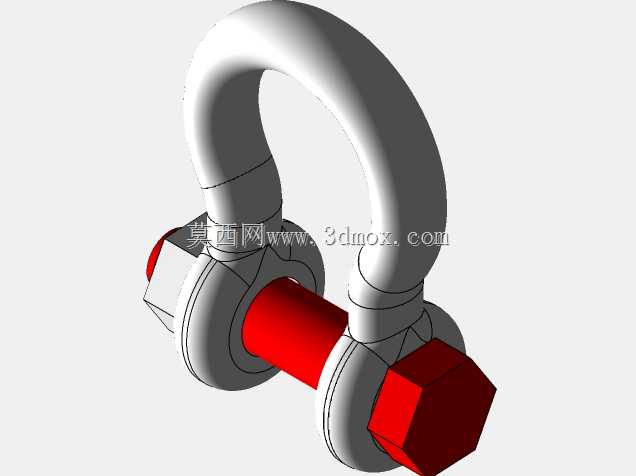

9-1/2t带螺栓螺母无螺纹克罗斯比卸扣

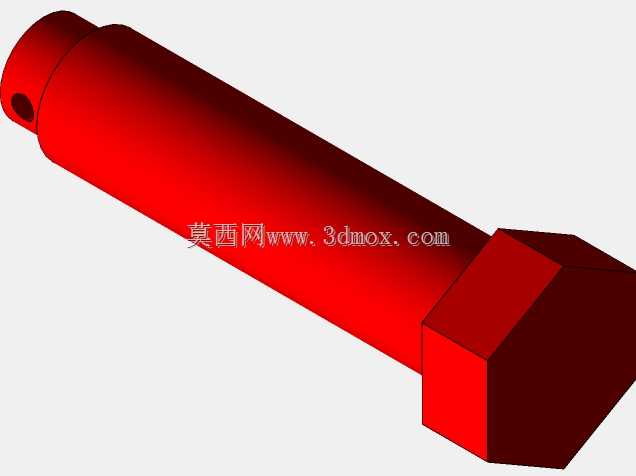

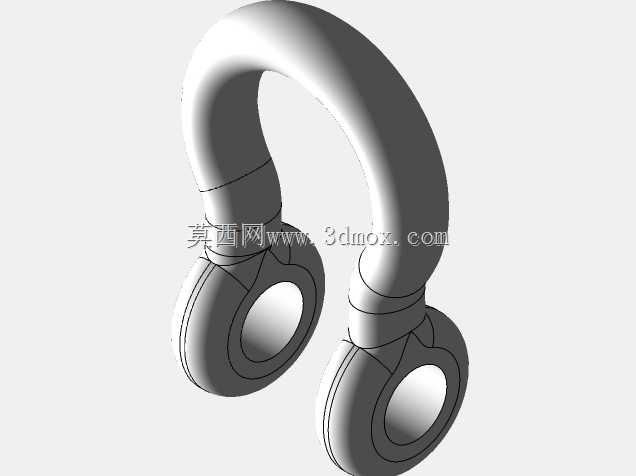

在重型吊装、船舶系固、工程机械拆装、大件物流转运这类需要传递大吨位载荷的作业场景里，卸扣是最常用的可拆卸连接构件，这款额定载荷9-1/2吨的螺栓型克罗斯比卸扣，就是针对中重载频繁拆装的吊装工况设计的。不同于螺纹销轴的卸扣，这款采用无螺纹光杆销轴搭配六角螺栓、锁紧螺母的结构，从根源上避免了反复拆装过程中螺纹磕碰变形、锈死卡滞的问题，在港口、风电安装这类户外高湿高盐、作业节奏快的场景里，能大幅降低销轴拆卸维护的难度，减少因为螺纹损伤导致的构件报废。设计这款卸扣的时候，首先要锚定额定载荷下的安全系数，按照起重吊具通用的4倍安全冗余要求，先核算弓形环体的截面抗弯、抗拉强度，环体采用大圆弧过渡的弓形结构，相比直臂D型卸扣，能更好地适配多方向斜向载荷，避免应力集中在环体弯折处，环体和销轴配合的两个销孔要保证同轴度公差控制在0.05mm以内，防止销轴受附加弯曲载荷。销轴部分采用光杆设计，和销孔采用间隙配合，单边间隙控制在0.1-0.15mm，既保证拆装顺畅，又不会因为间隙过大导致载荷作用下销轴窜动，两端的六角头和锁紧螺母的接触面要加工出防松的防滑齿结构，螺母拧紧后能和环体端面紧密贴合，避免吊装过程中受振动导致螺母松脱。建模的时候先在右视基准面绘制弓形环体的半截面草图，通过旋转凸台生成环体的基础实体，之后在环体两个端部绘制销孔的拉伸切除轮廓，保证两个销孔同轴，再单独绘制销轴的实体，光杆部分的直径要和销孔尺寸匹配，两端分别绘制六角螺栓头和六角螺母的结构，螺栓头和销轴做成一体，螺母单独建模后装配到销轴端部，最后对环体和销轴的所有棱边做R2-R5的圆角过渡，消除建模过程中的尖锐棱角，还原实际锻造构件的工艺特征，建模完成后要做简单的干涉检查，保证螺母拧紧后和环体端面没有干涉，销轴穿入后两端伸出长度一致，符合实际安装的边界要求。这类卸扣在实际使用的时候，要注意载荷方向尽量和环体平面一致，避免侧向斜拉导致环体扭曲变形，销轴安装后必须将锁紧螺母拧紧到规定力矩，每次使用前要检查环体和销轴有没有裂纹、明显的塑性变形，确保作业安全。
