风车外部气流流动仿真分析模型

　　在小型分布式风能利用、户外风能装置测试、低风速风能捕获设备研发场景中，风车类叶轮的外部流场表现直接决定设备的风能转化效率与运行稳定性，这类流场仿真模型能为叶轮结构优化、安装点位选型提供量化的数据支撑，避免实物样机反复迭代测试带来的成本损耗。实际工程应用中，这类外部风流模拟可覆盖从户用小型风力发电装置、景观风能装饰设施到通风系统风力驱动组件的性能验证需求，通过流场迹线的可视化呈现，能直观捕捉叶轮不同叶尖速比下的气流分离、尾涡扩散规律，定位叶片翼型设计中存在的气动损失点。从设计逻辑来看，建模阶段先完成叶轮几何型面的构建，依据翼型气动参数确定叶片的扭转角、安装角与弦长分布，明确叶轮旋转域与外部静止流场域的边界范围，

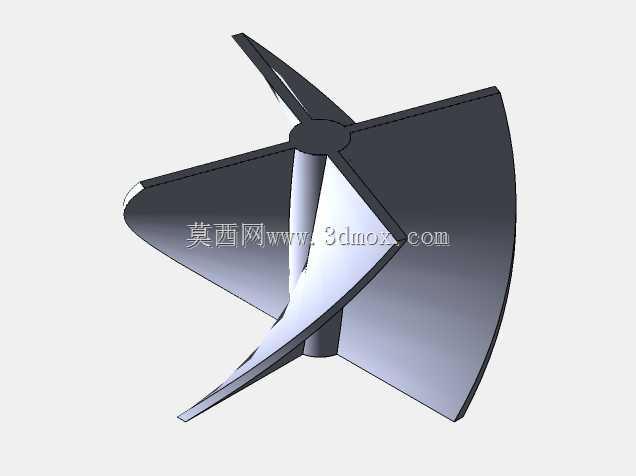

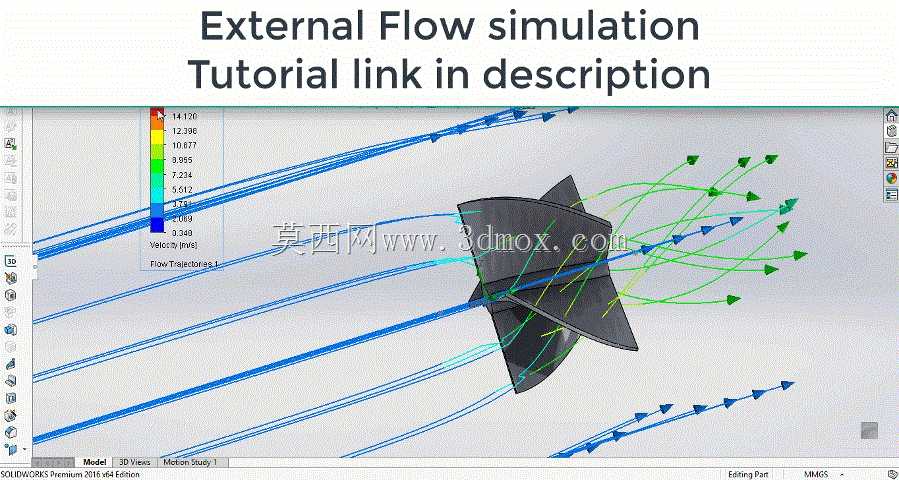

　　设置合理的流域延伸尺寸避免边界效应对流场计算结果的干扰，通常流域入口段取叶轮直径的3-5倍长度，出口段取8-10倍长度以保证尾流充分发展。建模过程中先完成单叶片的曲面构建，通过圆周阵列得到整周叶轮结构，再划分旋转区域与外部静止区域的网格，对叶片近壁面、叶尖间隙位置做网格加密处理，保证边界层网格的y+值符合湍流模型的计算要求。仿真设置阶段定义入口来流风速、出口压力边界，指定叶轮的旋转转速，通过滑移网格或多重参考系模型处理旋转域与静止域的参数传递，可输出不同截面的速度云图、压力云图与气流迹线分布，清晰展现气流绕过叶片时的加速、偏转与尾流掺混过程。这类仿真结果可直接指导叶片翼型修型、叶片数量匹配、安装仰角调整等设计优化动作，

　　比如通过流场迹线发现叶尖位置存在明显的涡流损耗时，可针对性添加叶尖小翼结构降低气动噪声与能量损失，也能验证不同来流角度下叶轮的启动性能，保证低风速环境下装置可顺利启动运行，为风能利用类设备的结构优化提供可靠的仿真依据。
