比米尼上铰链结构设计三维作品

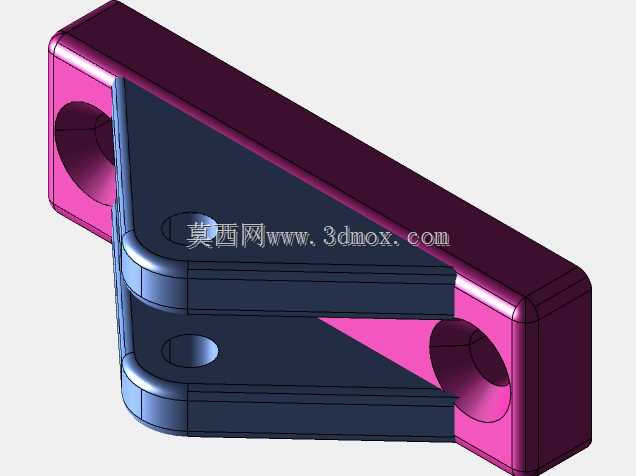

做船用遮阳篷结构配套设计的时候，比米尼上铰链是很容易被忽略但直接影响篷架开合寿命的核心铰接件，这类零件主要用在小型游艇、路亚艇的比米尼遮阳篷架与船体基座的连接位置，既要承担篷架展开后的风阻载荷、人员意外倚靠的侧向力，还要在篷架折叠收纳时提供顺畅的转动自由度，避免出现卡滞、应力集中导致的基座开裂问题。从结构设计逻辑来看，这个零件采用双侧耳板夹合单铰接端的布局，两端的同轴安装孔用来穿设固定销轴，一侧对接船体上预先焊接的安装基座，另一侧连接篷架的金属管材端，中间的双层铰接臂预留了足够的转动间隙，不会在篷架翻折时出现结构干涉。建模的时候先从安装边界入手，先确定两端安装孔的中心距，这个尺寸直接决定了篷架折叠后的收纳高度，不能和船体甲板上的其他配件产生碰撞，耳板的厚度要匹配配套销轴的剪切强度，避免在高速航行遇到强侧风时耳板出现变形断裂，铰接位置的圆角过渡是设计里的细节重点，直角过渡很容易在长期交变载荷下出现应力裂纹，所以所有棱边都做了等半径的倒圆处理，既减少应力集中，也能避免安装时划伤操作人员。画图的时候先绘制单侧耳板的草绘轮廓，拉伸生成实体后，通过基准面镜像得到另一侧的对称耳板结构，再绘制中间铰接臂的截面轮廓，拉伸后和两侧耳板做布尔合并，之后在两端安装孔位置做切除拉伸生成销轴过孔，孔壁预留了销轴配合的公差间隙，最后给所有锐边做倒圆角处理，给铰接接触面预留了转动间隙，避免装配后出现转动卡滞的问题。这类铰链在实际使用中长期处于户外高盐雾环境，所以结构设计上没有留容易积水的凹槽，所有平面都做了微小的倾斜角度，能让溅上去的海水自然流走，减少盐分沉积造成的腐蚀，安装孔的沉台设计可以让固定螺栓的头部完全埋入零件内部，不会突出表面刮破篷布或者勾到船上的绳索。建模过程中要反复核对转动角度范围，确保篷架从完全展开到折叠收纳的整个行程里，铰接臂和两侧耳板不会出现硬接触，同时要验证安装孔的位置度，保证和船体基座、篷架端的安装孔完全同轴，避免现场装配时需要重新扩孔，破坏零件的防腐层。
