复合材料泰拉斯卡套圈结构设计

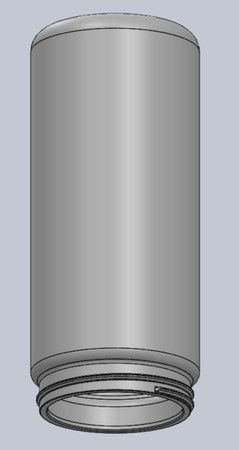

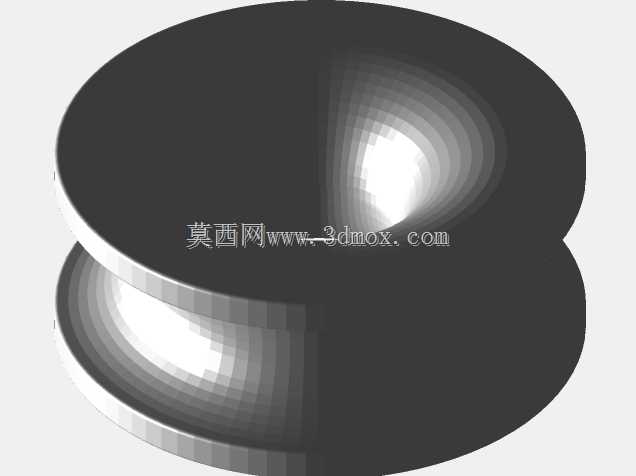

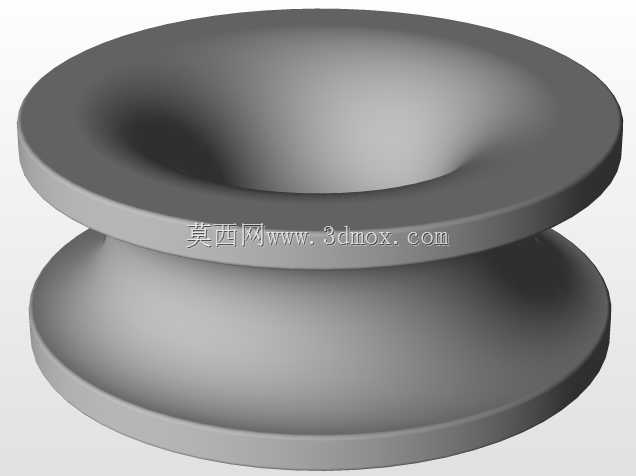

在流体管路连接、复合材料构件装配场景中，这类卡套圈是实现密封与定位的核心小尺寸零件，日常多应用在航空航天复合材料管路、实验台流体输送系统的接头位置，承担着管路对接后的径向抱紧、端面密封作用，避免介质输送过程中出现渗漏、管路窜动的问题。实际装配时，卡套圈会被挤入接头体的锥形密封面与管材外壁之间，通过自身的形变填充配合间隙，同时形成足够的抱紧力固定管材位置，耐受一定的管路振动与压力波动。从结构特性来看，该零件为对称回转体结构，上下两端带有适配锥面的圆弧过渡刃口，中部为等厚的支撑环带，安装时的轴向压缩量需要控制在合理区间，压缩量过小会导致密封抱紧力不足，压缩量过大则容易切伤管材外壁或是造成卡套圈本体脆裂，尤其是复合材料基材的卡套，本身具备一定的自润滑性与形变能力，相比金属卡套更适配非金属复合管材的连接场景，不会对管材表面造成电化学腐蚀。建模过程中，首先在草图环境绘制过回转中心的半剖面轮廓，重点校准刃口的角度尺寸、支撑环带的宽度以及内外径的配合公差，确保和常用的卡套式接头安装边界匹配，完成草图后通过回转特征生成基础实体，之后对刃口位置做微小的圆角处理，消除建模过程中的尖锐棱角，避免后续有限元分析时出现应力集中奇点，最后对配合面做表面粗糙度的特征标注，匹配实际加工的表面精度要求。需要注意的是，这类卡套的尺寸公差需要和对接的管材外径、接头内锥角度做匹配校验，建模时要预留出装配后的形变余量，不能按照完全刚性的零件做尺寸设计，要结合复合材料的形变率调整过盈量参数，确保实际装配时既能实现有效密封，又不会出现零件开裂的问题。在实际选型应用中，这类卡套圈多用于低压流体输送的复合材料管路场景，相比传统金属卡套重量更轻，耐腐蚀性更强，适配多种非金属管材的连接需求，建模时还原的刃口切入角度，直接决定了实际装配时的抱紧效果，需要反复调整剖面轮廓的曲率，确保刃口在受压时能均匀切入管材外壁，形成连续的密封环带。
