水下采油树井口集成防护装置结构设计

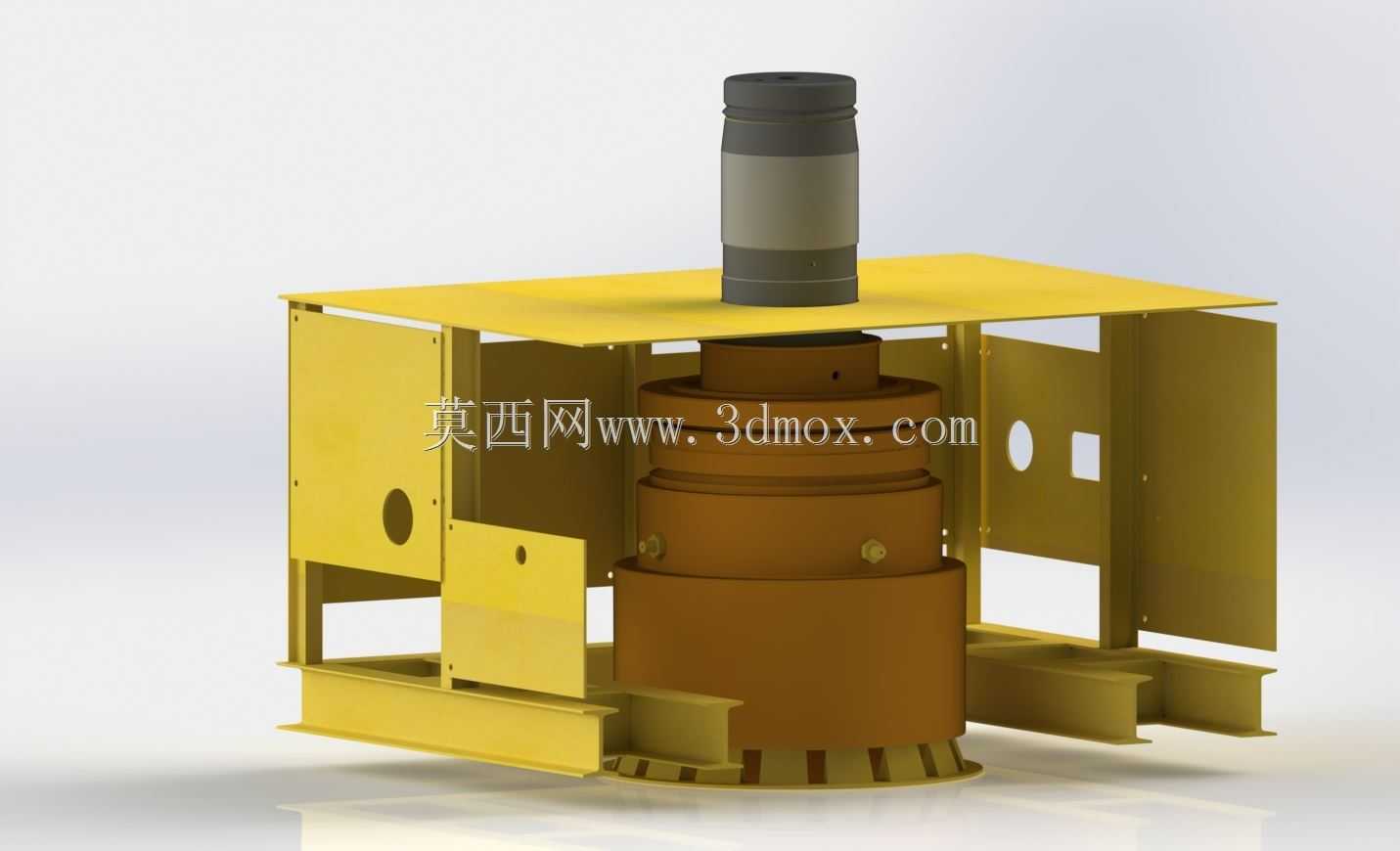

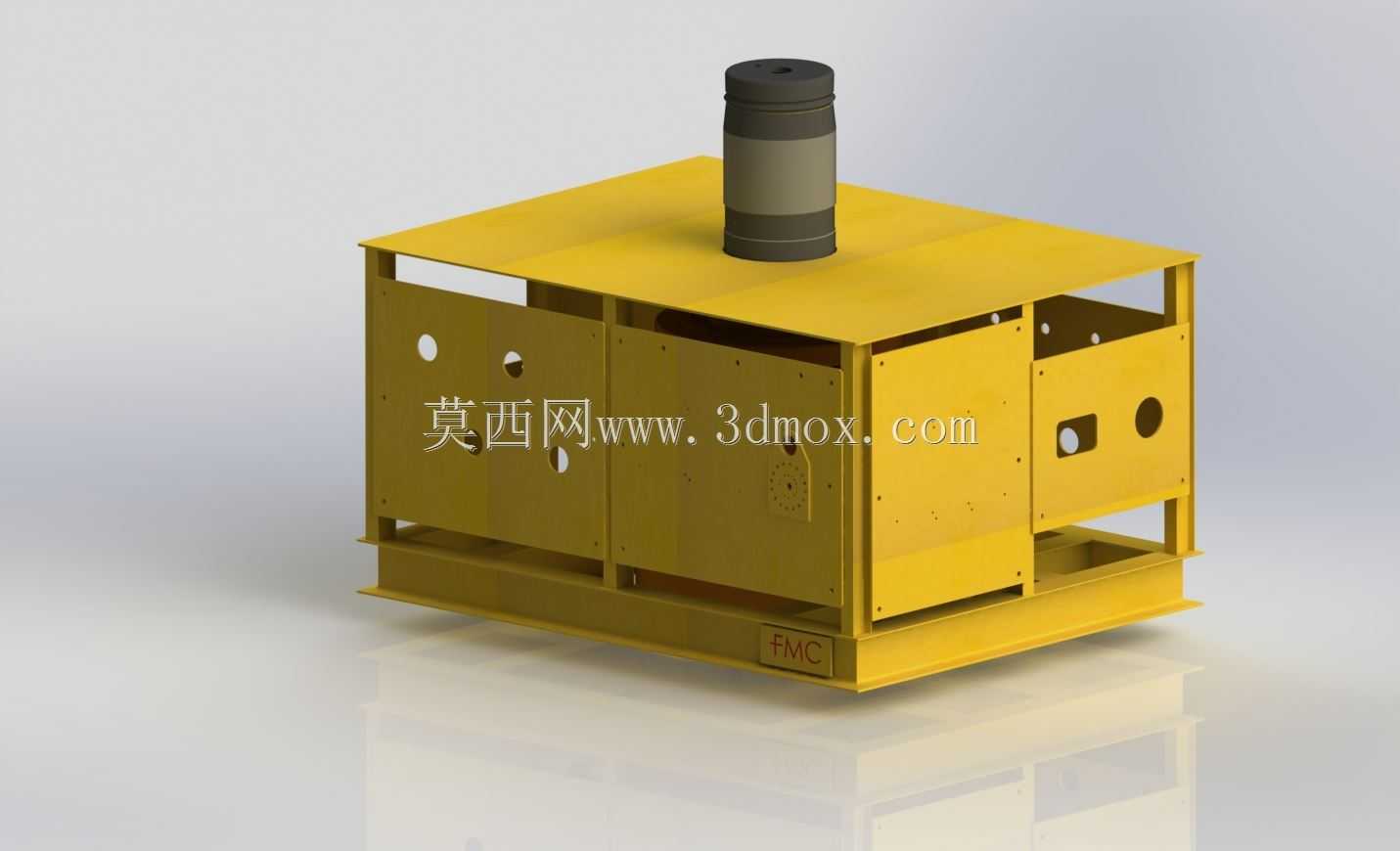

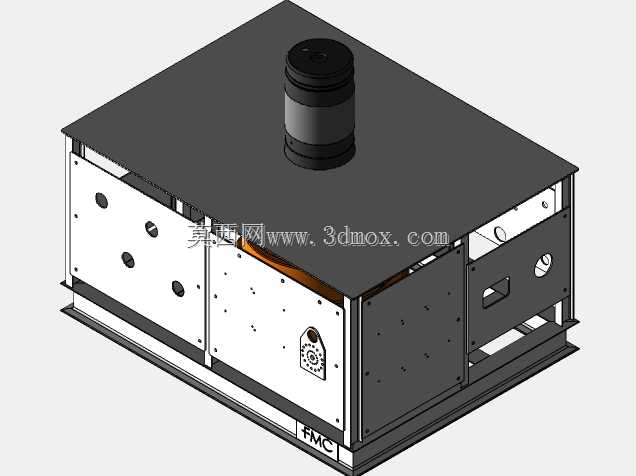

这套水下井口集成装置的结构设计，核心围绕深海油气开采场景的井口防护与功能集成需求展开，日常作业中承担着井下流体管控、井口承压防护、外部冲击抵御的核心作用，是水下生产系统里衔接井下油管与上部采输管线的核心节点。从实际应用场景来看，这类装置需要长期部署在数百米甚至上千米的水下环境，除了要承受持续的海水静压力，还要抵御海流冲击、渔业拖网剐蹭、水下安装作业的碰撞风险，因此外围的黄色防护框架在设计时优先采用了型钢焊接的框架式结构，侧板预留的不同规格开孔，分别对应液压控制管线穿越、ROV操作接口预留、水下传感器安装的空间需求，框架底部的支撑结构直接对接井口基盘的安装定位槽，安装时可以通过导向销快速完成对位，不需要水下额外做复杂的调平作业。中心的多层筒体结构是装置的核心承压部分，从下到上分别对应油管悬挂器安装腔、生产主阀安装位、上部出油接口，不同直径的筒体台阶分别承担密封承压、部件限位的作用，顶部的圆柱接口用于对接上部的修井作业设备或者采油立管，筒体上均匀分布的螺栓孔用于安装侧部的阀门驱动模块，所有密封面的位置在建模时都预留了标准的密封槽尺寸，避免后期加工时出现配合偏差。建模过程中先从中心承压筒体的基准轴开始搭建，先确定各段筒体的内径、外径以及轴向尺寸，确保内部通径满足油气产出的流量要求，再依次添加各层法兰连接结构，之后再搭建外围的防护框架，先绘制底部支撑梁的草图，通过拉伸生成基础梁结构后，再阵列生成竖向支撑立柱，之后添加顶部盖板与侧部防护板，所有开孔位置都提前和内部的管线接口位置做干涉检查，避免框架结构遮挡操作接口。建模时需要特别注意安装边界的尺寸控制，外围框架的整体尺寸不能超过水下安装机器人的作业包络范围，底部支撑的跨距要和常用的井口基盘安装尺寸匹配，侧部开门的位置要对应ROV的操作高度，确保水下作业时机械臂可以顺利触达阀门操作位置。中心筒体的各段同轴度需要在建模时通过全局基准轴做约束，避免后期装配时出现密封件偏磨的问题，所有焊接位置都预留了合理的焊角尺寸，框架的棱角位置都做了倒圆角处理，减少水下海流带来的涡激振动影响，同时也避免安装过程中磕碰损坏水下管线或者ROV设备。
