深水密封多芯圆形电连接器结构设计

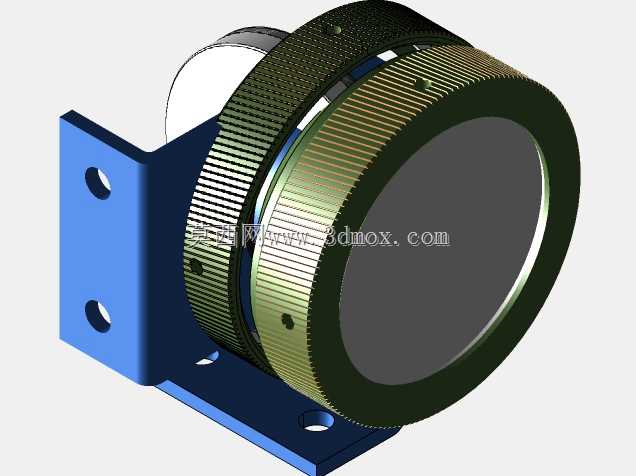

这类深水圆形电连接器主要应用在水下探测设备、深潜作业装置、水下管线监测系统的线缆对接场景，核心作用是在高水压工况下实现多回路电信号的稳定连通，同时隔绝水体侵入，避免线路短路或绝缘失效。从结构设计来看，外壳采用滚花防滑设计，方便操作人员在戴防护手套的水下作业场景下完成对接旋拧，外壳主体做了加厚处理，能够承受深水环境下的外部静压力，避免壳体形变挤压内部插芯。尾部采用锥面夹紧的线缆密封结构，对接线缆后通过旋紧尾部压套，挤压内部密封胶圈抱紧线缆外皮，既可以固定线缆防止拉扯导致的插针移位，也能实现线缆入口处的径向密封。前端对接面设置多层环形密封槽，对接时配合O型密封圈实现插合面的轴向密封，内部插芯采用绝缘基座固定多根插针，插针与基座之间做灌封处理，杜绝针脚间隙的渗漏路径。建模过程中，先绘制外壳的回转基体，通过圆周阵列完成外壳表面的滚花纹理，再单独构建内部绝缘插芯的安装腔体，预留插针的安装孔位，插针按照实际接线数量做圆周排布，尾部的线缆密封压套采用锥面配合结构，建模时需要重点校验压套旋紧行程与胶圈压缩量的匹配关系，避免压缩量不足导致密封失效，或是压缩量过大造成胶圈永久变形。安装边界方面，这类连接器的对接端采用标准圆形法兰定位，对接时需要保证插针与插孔的对位准确，旋合扭矩控制在合理区间，尾部出线端需要预留足够的线缆弯曲半径，避免线缆过度弯折破坏尾部密封结构。建模时需要重点关注各密封配合面的公差配合，金属壳体与绝缘基座的安装间隙要控制在合理范围，既要保证装配顺畅，也要避免间隙过大导致密封失效，插针的伸出长度要匹配对接端插孔的深度，保证插合后接触可靠，不会出现虚接情况。
