多款潜水装备配套背板结构设计

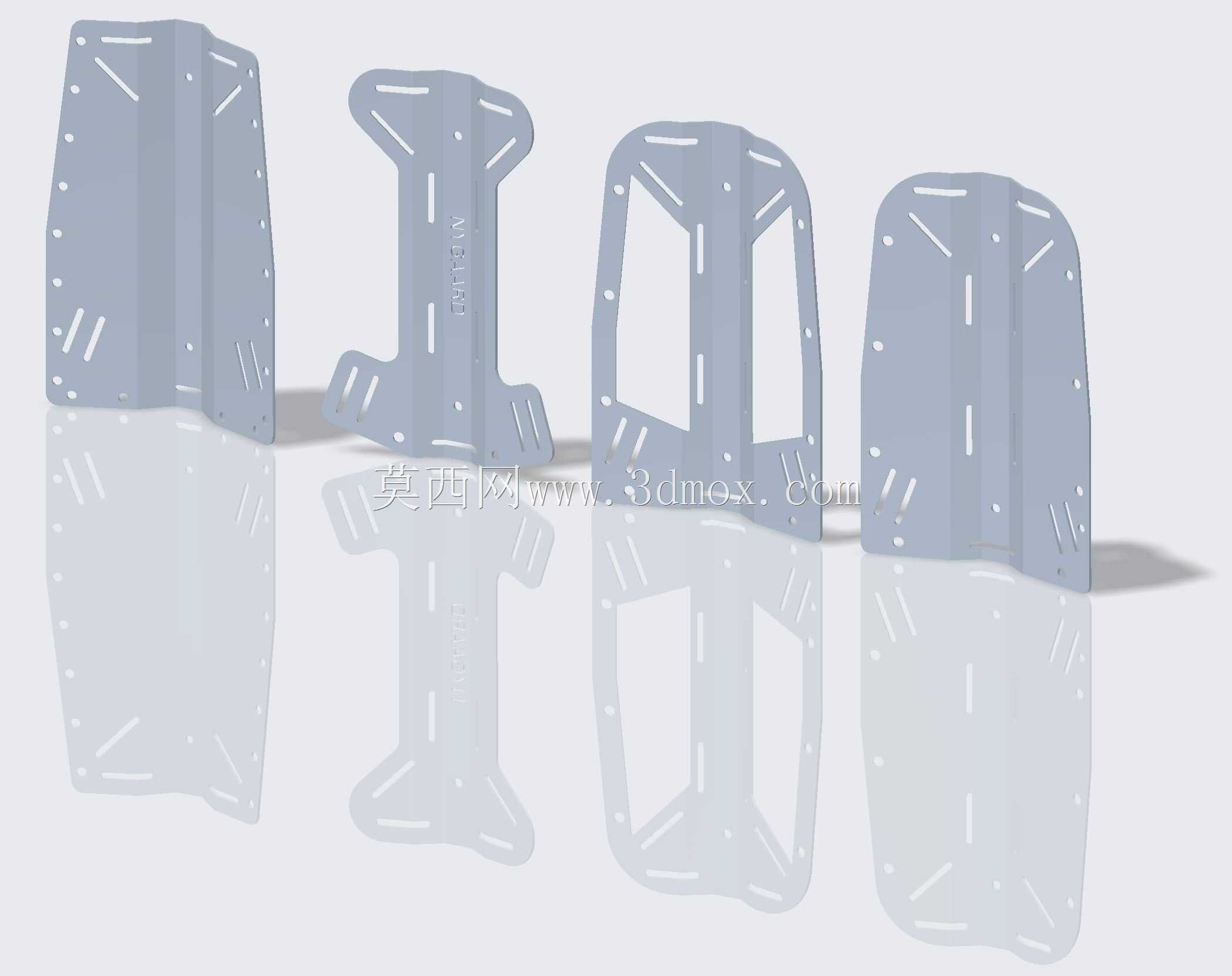

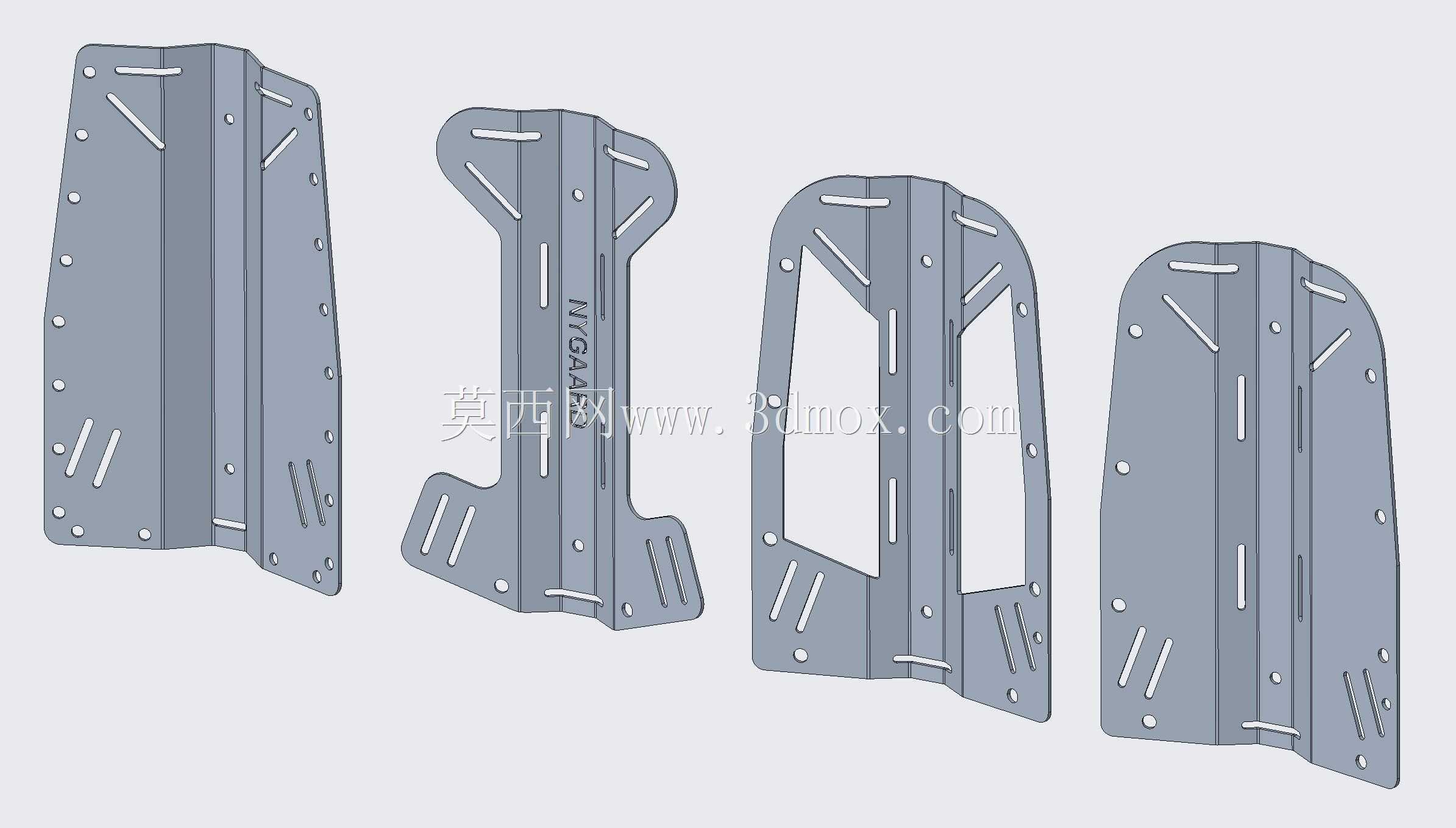

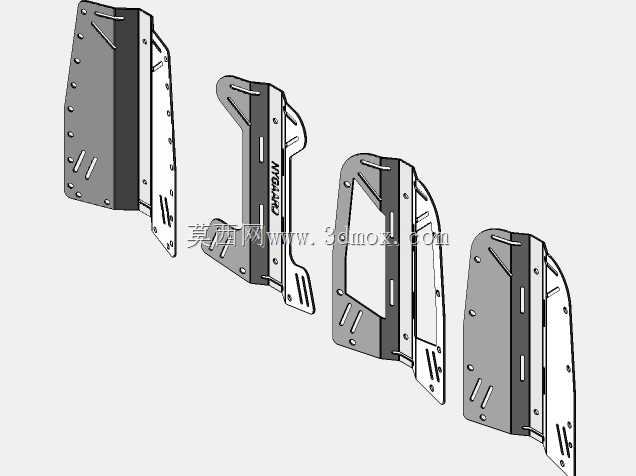

做潜水装备结构设计快八年，经手的背板方案少说也有二十多套，这次整理的四款不同构型的潜水背板，覆盖了从休闲潜水到技术潜水的主流使用场景，每一款的结构调整都是跟着实际潜水作业的需求磨出来的。先从使用场景说，休闲潜水用的背板不需要太复杂的挂载拓展，重量控制优先，所以最左侧的长直板构型就是给休闲潜水面镜、呼吸调节器、气瓶单瓶挂载做的，板身的长圆孔是用来穿织带固定气瓶绑带的，边缘的小圆孔是快挂扣的安装位，安装边界要贴合BCD背飞的贴合面，弧度做了12度的内凹，刚好贴合人体背部的脊柱两侧轮廓，不会在长时间潜水时硌到肩胛骨。第二款带异形切角的构型是给洞潜作业用的，洞潜环境狭窄，背板不能有突出的棱角剐蹭洞壁，所以上下两端都做了圆弧收边，板身压印的标识位是用来标注挂载配重的刻度，方便潜水员快速调整配平，板身的加强筋是沿着受力方向做的冲压凸起，不用额外增加板厚就能提升抗弯折强度，毕竟洞潜时经常需要侧身挤过岩缝，背板要承受侧向的挤压力。第三款带大镂空的构型是给长途旅行潜水用的，镂空设计直接把整体重量降了32%，打包进潜水行李箱的时候不会占太多配重额度，镂空边缘做了卷边处理，不会割破潜水服的面料，两侧的长槽是用来挂载技术潜水的侧挂气瓶扣具的，安装孔位的间距严格遵循通用潜水装备的孔距标准，能兼容市面上九成以上的背飞和绑带配件。第四款短款构型是给女性潜水员和身材偏瘦小的潜水员做的，缩短了背板的整体长度，避免下沿顶到胯部影响踢腿动作，板身的加强槽分布做了优化，在腰部受力集中的位置加密了加强筋，不会因为尺寸缩短降低承载能力。建模的时候先从人体背部曲面拟合开始，先导入标准人体背部点云做基准面，先拉伸出背板的基础轮廓，再做安装孔的阵列，这里要注意织带孔的宽度要比常用的50mm宽织带多留2mm的间隙，避免织带穿入后卡滞，然后做冲压加强筋的特征，筋的高度控制在3mm，太高会硌背，太低起不到加强作用，最后做边缘的倒角和去毛刺处理，所有外露边缘都做R1.5的圆角，避免划伤装备和人体。安装边界上所有款的中心孔距都统一为280mm，和通用气瓶阀的固定座间距匹配，不需要额外做转接件就能直接安装，板厚统一采用2.5mm的航空铝合金板材冲压成型，表面做硬质阳极氧化处理，耐海水腐蚀的同时不会增加太多重量。建模过程中要反复做干涉检查，尤其是挂载扣具的位置，要模拟织带穿入、扣具锁止的全行程动作，避免出现结构干涉导致装备无法正常拆装，还要做受力仿真，模拟单瓶12L气瓶满气状态下的承载变形，把最大变形量控制在0.2mm以内，保证背板在深水压力下不会出现形变影响装备固定。
