船用螺旋桨配套齿轮传动总成结构设计

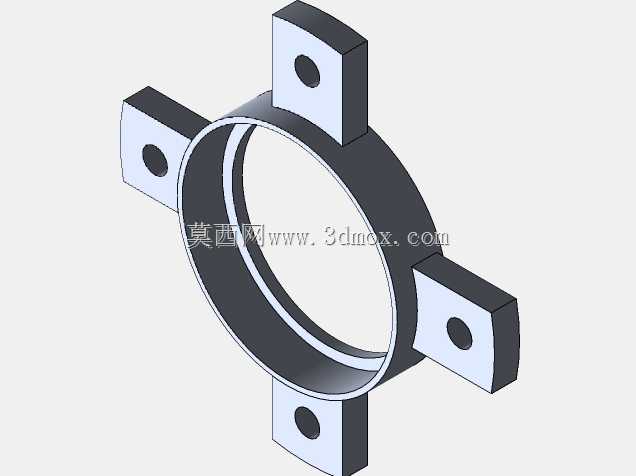

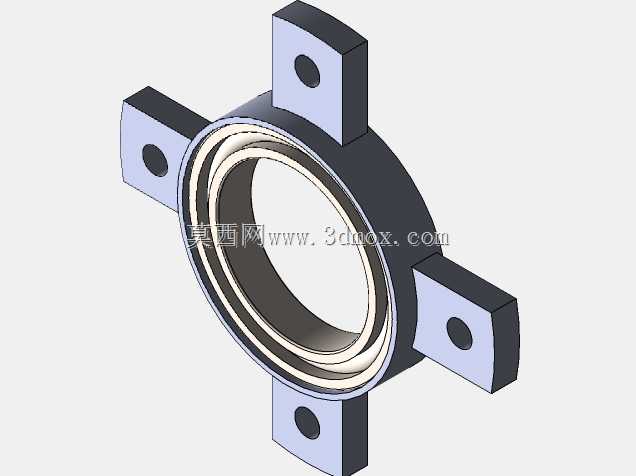

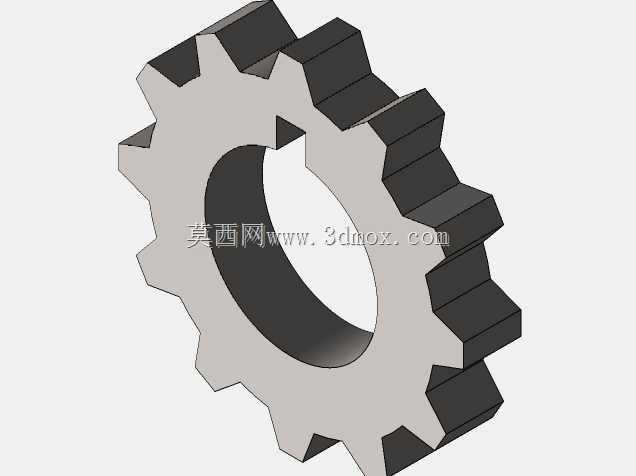

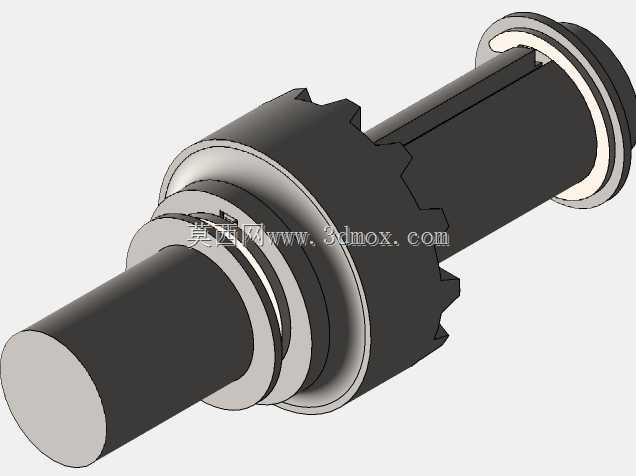

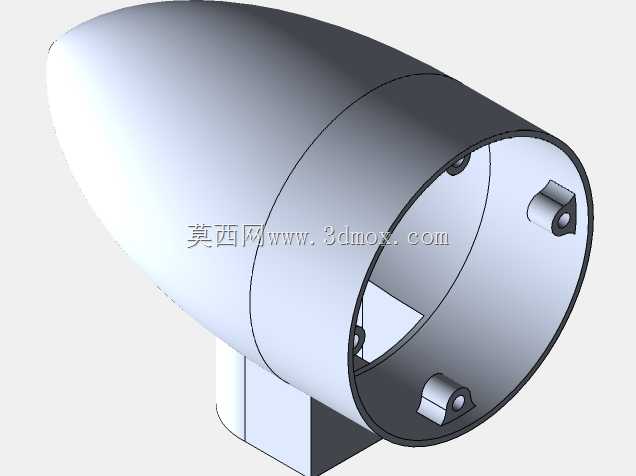

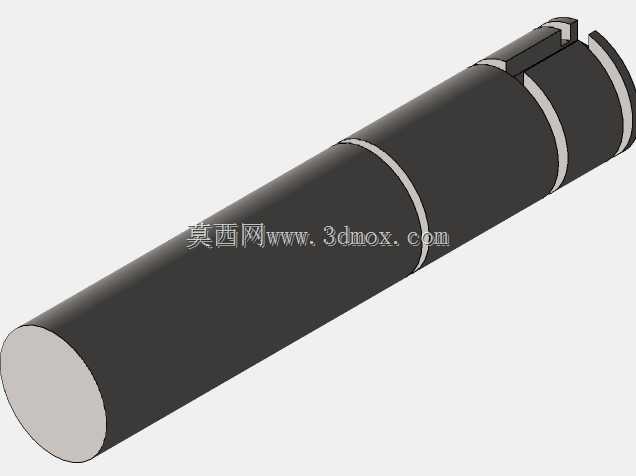

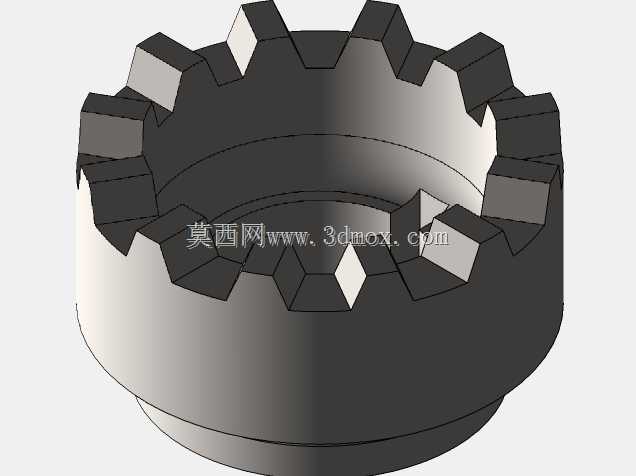

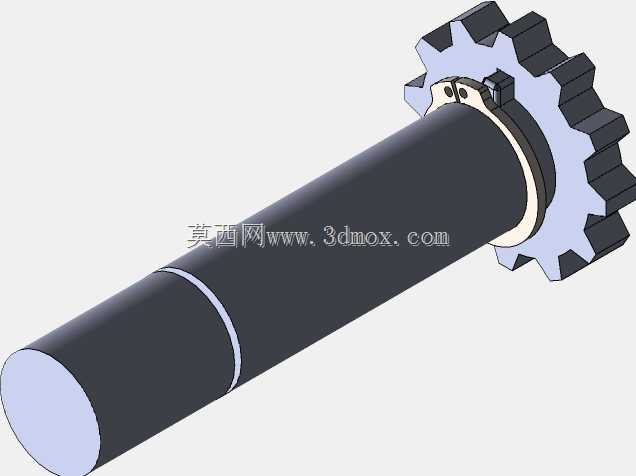

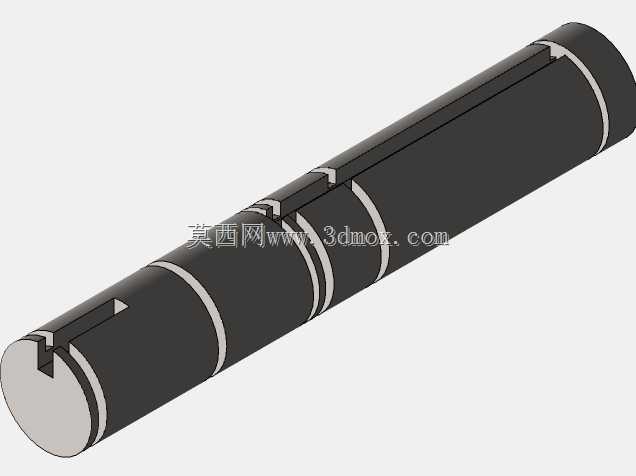

这套传动结构的设计参照小型船舶舷外动力的实际布置需求展开，核心作用是承接动力输入与螺旋桨输出端的扭矩传递，适配内河小型作业艇、休闲垂钓艇的舷外推进场景，能够在高湿度、水花飞溅的舷外安装环境下稳定传递动力，避免传动结构出现扭矩损耗过大、配合卡滞的问题。从功能特性来看，整套总成采用1:1等比例传动比设计，输入轴与输出轴的转速保持一致，齿轮组采用精准的机械配合公差，啮合侧隙控制在合理区间，既不会因间隙过大导致传动换向冲击，也不会因间隙过小出现运转卡滞、发热磨损的问题。输出端直接对接三叶螺旋桨，桨叶曲面经过弧度优化，运转时能够均匀切割水流，降低紊流带来的动力损耗，提升推进效率。设计过程中首先梳理安装边界：整套结构的外壳采用流线型整流罩设计，前端为圆弧导流结构，能够降低航行时的水流阻力，安装基座预留了标准的舷外支架固定位，可直接适配常规小型舷外机的安装支架尺寸，不需要额外做转接结构改造，输出轴的轴径、键槽尺寸匹配通用三叶螺旋桨的安装孔位，后期更换不同材质的螺旋桨不需要重新加工输出端结构。建模阶段先搭建整体传动的骨架线，确定输入轴、齿轮组、输出轴的同轴度与相对位置，优先绘制齿轮的参数化齿形，通过配合约束验证齿轮啮合的干涉情况，调整齿宽与中心距参数保证传动顺畅；之后绘制外壳的流线型曲面，将内部传动部件完全包裹，仅预留输出轴的密封安装位与基座的固定孔位；再单独完成三叶螺旋桨的曲面建模，通过曲面放样、加厚、圆角处理还原桨叶的真实弧度，最后将所有零部件完成总装配，添加旋转配合约束验证整体运转的顺畅度，排查各部件之间的静态、动态干涉问题，调整局部壁厚与安装位的尺寸，保证整套结构既满足传动强度要求，又控制整体重量适配小型船舶的载重需求。
