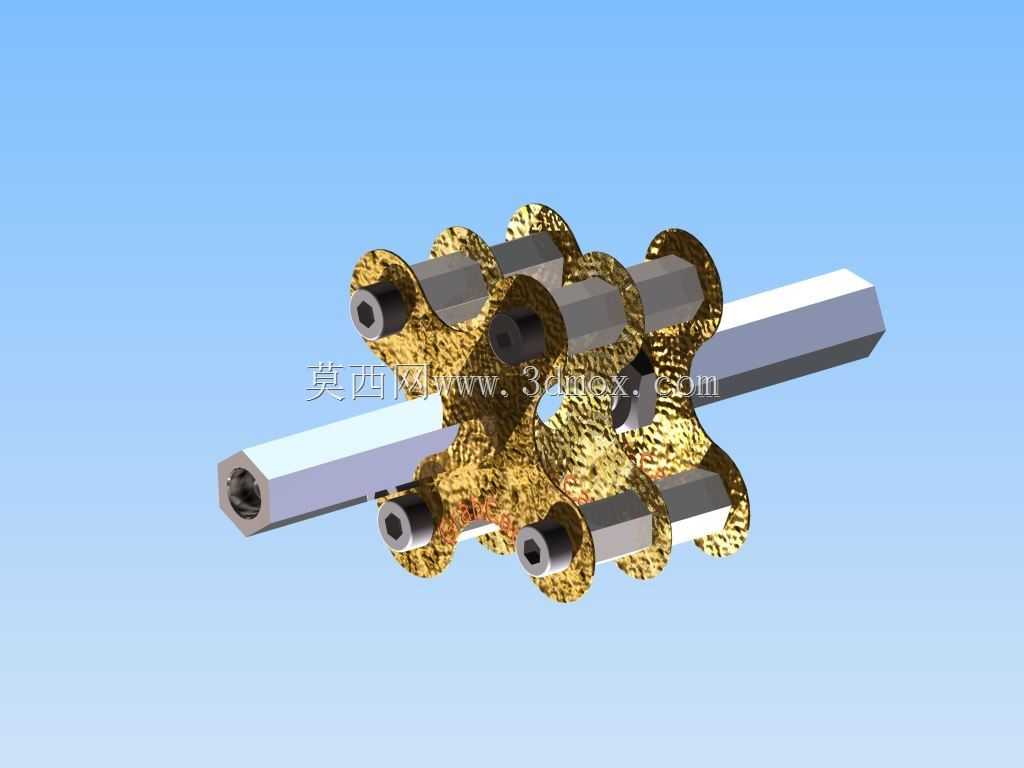

在多轴同步动力传输场景中,这类变速耦合结构常被用于需要实现多路径动力汇流、差速输出的专用设备上,比如小型特种作业装备的动力分配单元、多工位同步进给的工装传动端,能够在紧凑的安装空间内完成多轴动力的耦合变速,避免传统单轴变速结构需要额外加装分动组件带来的空间浪费。从实际功能来看,该结构通过花键轴与耦合轮组的配合,可实现输入动力的分流与转速匹配,解决多输出轴存在轴间偏移时的动力传输问题,不需要额外加装万向联轴器就能补偿一定范围内的轴不对中量,降低装配时的同轴度调校难度,适合安装空间局促、装配精度受限的现场工况。设计层面上,轮组采用多凸缘啮合结构,每个啮合点位对应一根输出轴的动力接入端,啮合面做了等弧度均布处理,保证每根轴的动力传输负载均匀,不会出现单轴负载过大导致的轮齿偏磨问题;贯穿的六角传动轴既作为动力输入的主轴,也承担轮组的径向定位作用,轴端的内六角孔可直接对接标准动力输出端,不需要额外加工连接法兰,减少装配工序。安装边界方面,整体结构的径向尺寸控制在常规小型变速器的安装范围内,轴向长度可根据接入输出轴的数量灵活调整,轮组与轴的配合采用间隙适配设计,预留了足够的热膨胀余量,长时间满负载运行时不会因为热胀出现卡滞问题。实际应用中,这类结构不需要额外设置润滑密封壳体,可直接集成在设备的传动腔体内,依靠设备自身的润滑系统完成啮合面的润滑维护,日常运维只需要定期检查啮合面的磨损量即可,维护成本远低于带独立壳体的封闭式变速组件。针对输出轴存在的不对中问题,轮组的啮合凸缘采用了圆弧过渡接触面,在轴间存在小角度偏移时,接触面依然能保持足够的啮合接触面积,不会出现应力集中导致的凸缘断裂问题,适配多轴平行度存在一定安装误差的使用场景,降低了配套机架的加工精度要求,适合小批量定制化设备的快速装配需求。
- 上一篇:黑金球形贵妇面霜包装容器结构设计
- 下一篇:个性化桌面装饰铭牌带复古摆件设计
- 全部评论(0)
- 模板大小 1.8 MB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor,Rendering,Autodesk Inventor,STEP / IGES
- 软件分类 变速器
