帆船上直立索具用封闭式螺丝扣结构

在帆船索具系统的设计选型中，直立索具的张紧调节部件直接关系到整船帆装系统的受力稳定性，封闭式螺丝扣作为这类场景下的专用调节构件，其结构设计需要兼顾张紧行程控制、防松脱性能以及海洋环境下的抗腐蚀能力。从实际使用场景来看，这类螺丝扣主要承担桅杆直立索的长度微调与张力保持功能，区别于开式花兰螺丝的外露螺纹结构，封闭式的外筒设计可以避免航行中海水、盐雾直接侵蚀螺纹副，同时减少帆索、缆绳勾挂外露结构引发的索具磨损或调节卡滞问题。

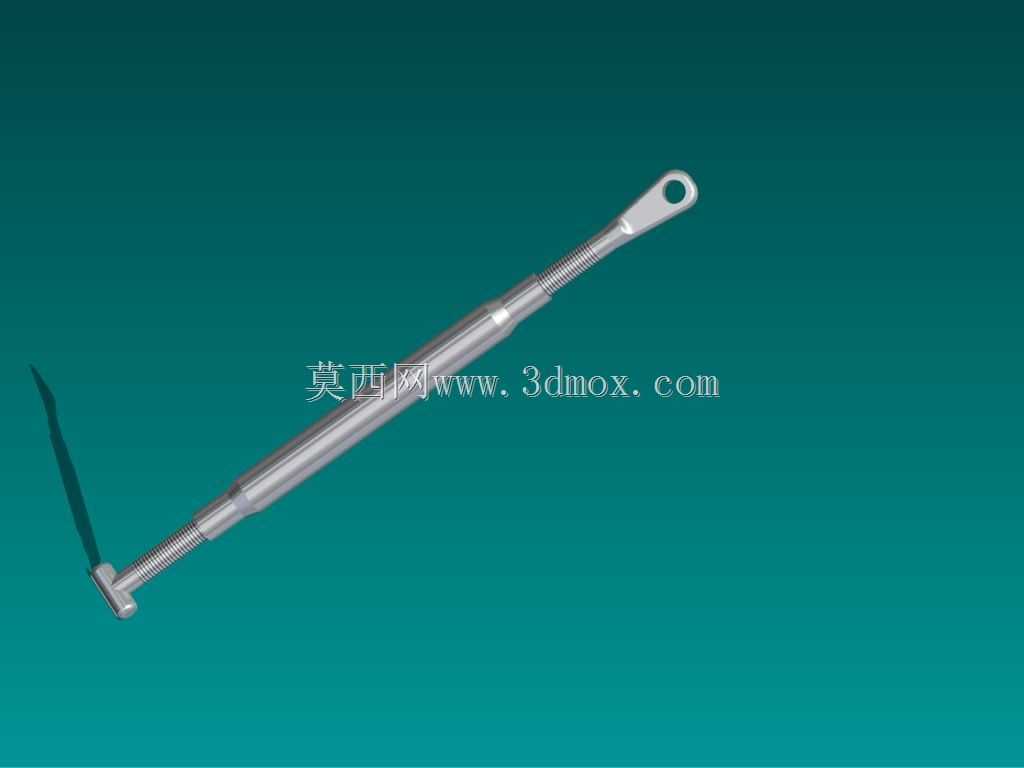

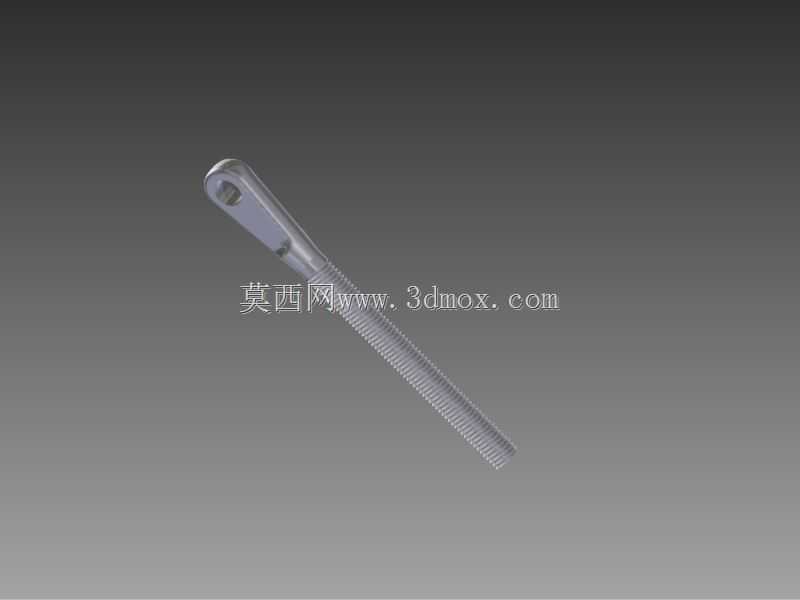

从结构设计逻辑上，该构件两端分别设置带孔吊耳与T型端头，一端吊耳用于连接桅杆侧的固定索端，另一端T型结构可与甲板侧的调节基座配合，中间的螺纹副采用梯形传动螺纹，相比普通三角螺纹具备更好的自锁性能，在帆船持续受风浪交变载荷的工况下，不会因为振动出现张力松弛。外筒的封闭结构将整个调节螺纹完全包覆，筒体内壁与螺杆之间预留均匀的配合间隙，既保证转动调节时的顺畅度，也能在装配时预填润滑脂，延长螺纹副的维护周期。两端的限位结构做了一体化的墩粗处理，避免调节超程时螺杆从筒体内脱出，端部的连接孔做了倒角去毛刺处理，防止连接卸扣或索具环在受力转动时出现应力集中割损。

在三维建模过程中，首先需要确定整体的调节行程范围，以此倒推螺杆的有效螺纹长度与外筒的内部深度，先绘制两端连接端头的轮廓草图，通过旋转特征生成端头基体，再绘制梯形螺纹的牙型截面，沿螺旋线扫掠生成螺纹结构，建模时需要注意螺纹收尾处的退刀槽尺寸，保证实际加工时螺纹可以完整旋合。外筒部分先通过拉伸生成筒体基体，再对内孔做阶梯结构设计，两端的内螺纹与止口位置需要和螺杆端头的限位台做尺寸匹配，保证装配后两端的同轴度公差控制在合理范围内，避免索具受力时出现别劲卡滞。建模完成后需要做干涉检查，模拟螺杆旋入到最大行程与最小行程的两个极限位置，确认所有运动部件之间无硬干涉，同时核对两端连接孔的中心距范围，确保满足实际索具安装的长度调节需求。

从安装边界来看，这类螺丝扣的整体外径需要匹配对应吨位帆船的索具安装空间，两端连接孔的孔径需要适配标准卸扣的销轴直径，安装时需要保证两端连接点的受力方向与螺丝扣的轴线重合，避免出现侧向弯矩导致螺杆弯曲变形。日常使用中，封闭式结构可以减少杂物进入螺纹副的概率，维护时仅需要定期从端部注油孔补充润滑脂，相比开式结构大幅降低了海上维护的工作量，尤其适合长航时帆船的索具配置需求。
