船用系泊锚链单环结构三维设计

　　做船用系泊附件设计快十二年，经手的锚链相关结构改了不下七版，这次的单链环结构，是针对内河散货船系泊、港口临时锚定场景优化的版本。先从实际使用场景说，这类链环不光用在船舶锚泊，码头重型货物临时拴系、矿山起重索具配套也会用到同规格构件，核心要承受的是交变拉拽载荷，还有海水、潮湿环境下的腐蚀余量预留，设计的时候不能只看静态拉力，得把船舶随波浪起伏的周期性冲击载荷算进去。

　　先定尺寸边界，单链环的环体直径控制在70mm，这个尺寸是匹配28mm直径锚链钢的配套规格，环体内腔的横向、纵向间隙留了12mm的余量，保证相邻链环转动的时候不会出现卡滞，哪怕链环表面有锈蚀层或者轻微变形，也能保证相邻环的铰接自由度，不会因为局部卡滞造成应力集中断链。外形上没有做多余的棱角，所有弯折位置都做了大圆弧过渡，一方面是减少热锻成型的时候的应力集中，另一方面是使用过程中不会因为尖锐棱边磨损配套的索具护套，也能减少应力集中点的腐蚀疲劳。

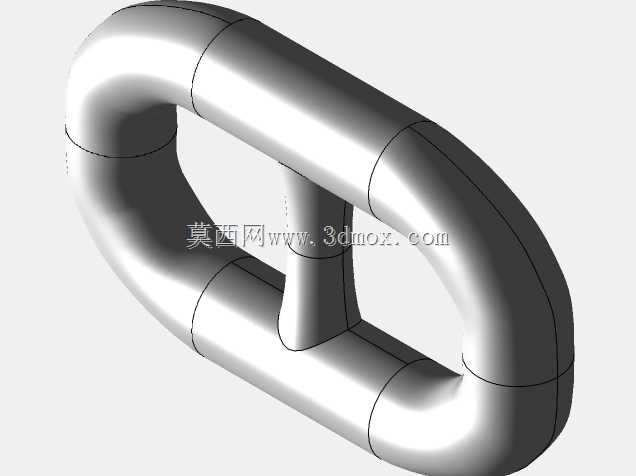

　　建模的时候先搭骨架草绘，先在右视基准面画链环的中心轨迹线，是带圆角的长圆形闭环，圆角半径和直段长度严格按照受力计算的尺寸来，然后做扫描特征，扫描轮廓是直径匹配链环杆径的圆形，这里要注意扫描的时候的轮廓方向控制，避免环体和中间横档的位置出现壁厚不均。中间的横档是关键受力结构，不是简单加个圆柱撑住，横档和环体内壁的连接位置做了渐变过渡的圆角，避免连接位置出现应力突变，横档的直径比环体杆径小8mm，既保证支撑刚度，防止链环受拉的时候出现过大的横向变形，又不会因为横档太粗影响相邻链环的转动空间。建模完成后要做干涉检查，模拟相邻链环绕铰接点转动到最大角度的状态，确认没有干涉，再把所有尖锐边做R2的倒钝处理，和实际热锻后的成品外形匹配。

　　设计思路上没有追求花哨的结构，完全围绕实际工况来：环体的截面是等直径圆形，是因为圆截面在承受各个方向的拉弯载荷时性能最均匀，不会因为截面形状问题出现某一方向的强度短板；中间加横档是因为无档链环受拉的时候横向变形量太大，多次受拉后会出现环体拉长、相邻环卡死的问题，加了横档之后链环的抗变形能力能提升40%左右，适合大载荷的系泊场景。安装边界上要注意，单环的最大外轮廓尺寸要匹配锚机的导链槽尺寸，70mm环径的链环刚好适配常规30吨级锚机的导链轮槽宽，不会出现卡链或者跳齿的问题，和卸扣连接的时候，环体的杆径也能匹配标准卸扣的销轴孔径，不需要额外加工适配。
