小型休闲双体游艇外观结构设计方案

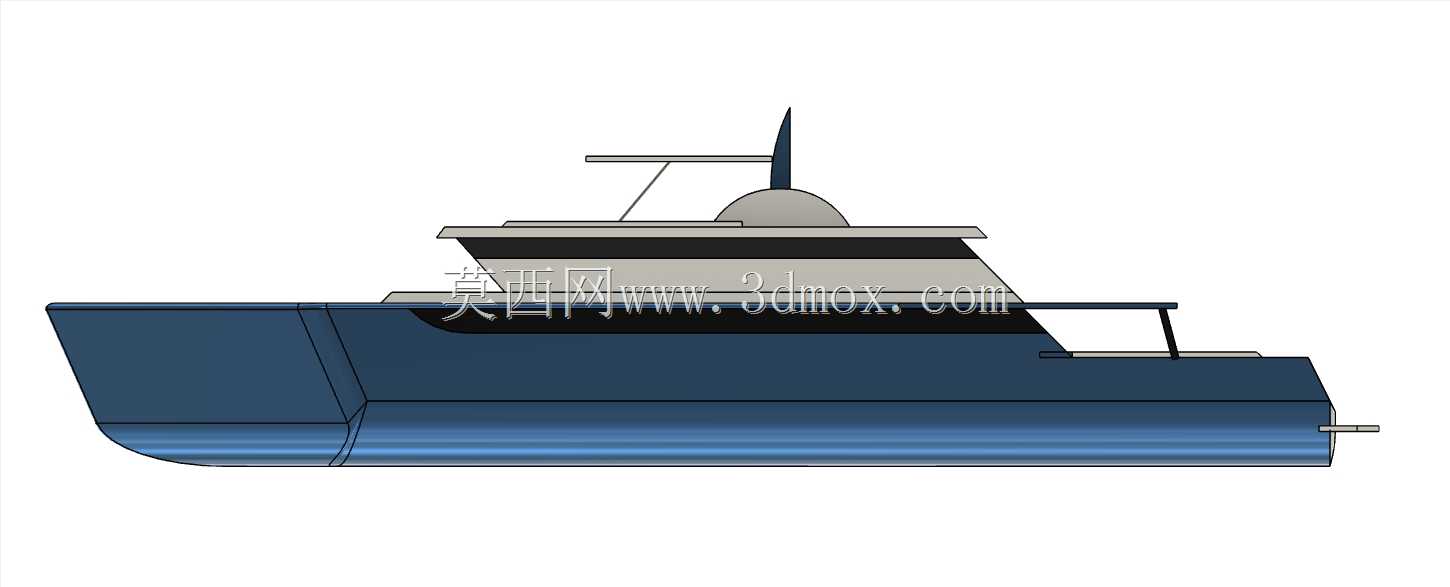

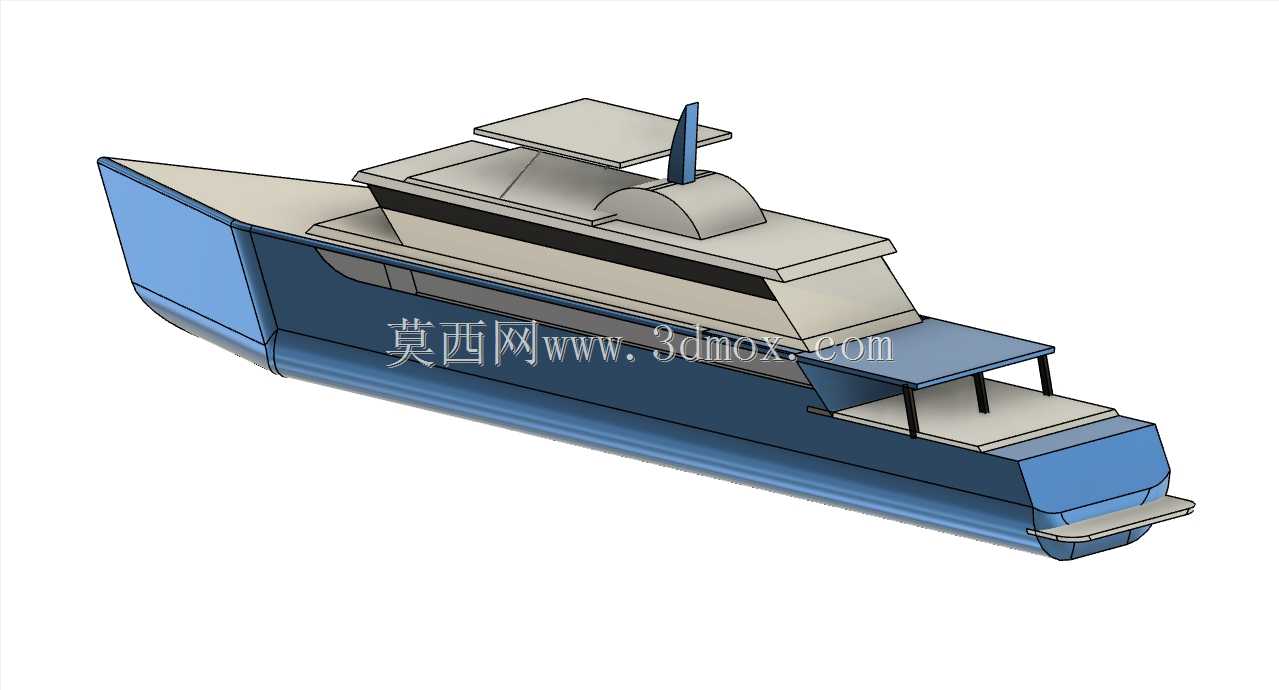

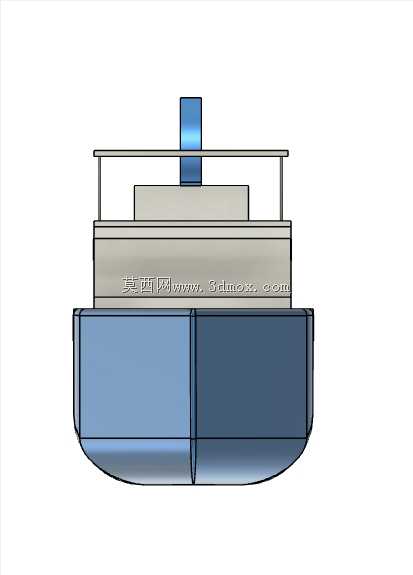

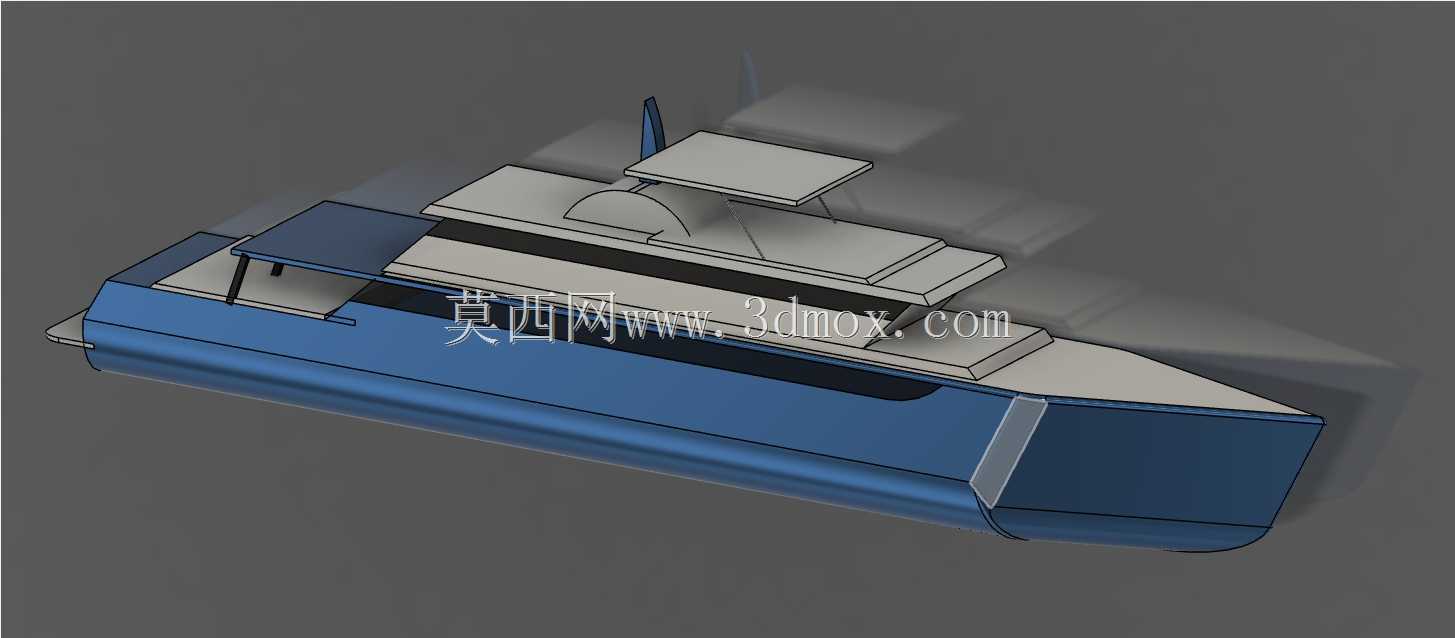

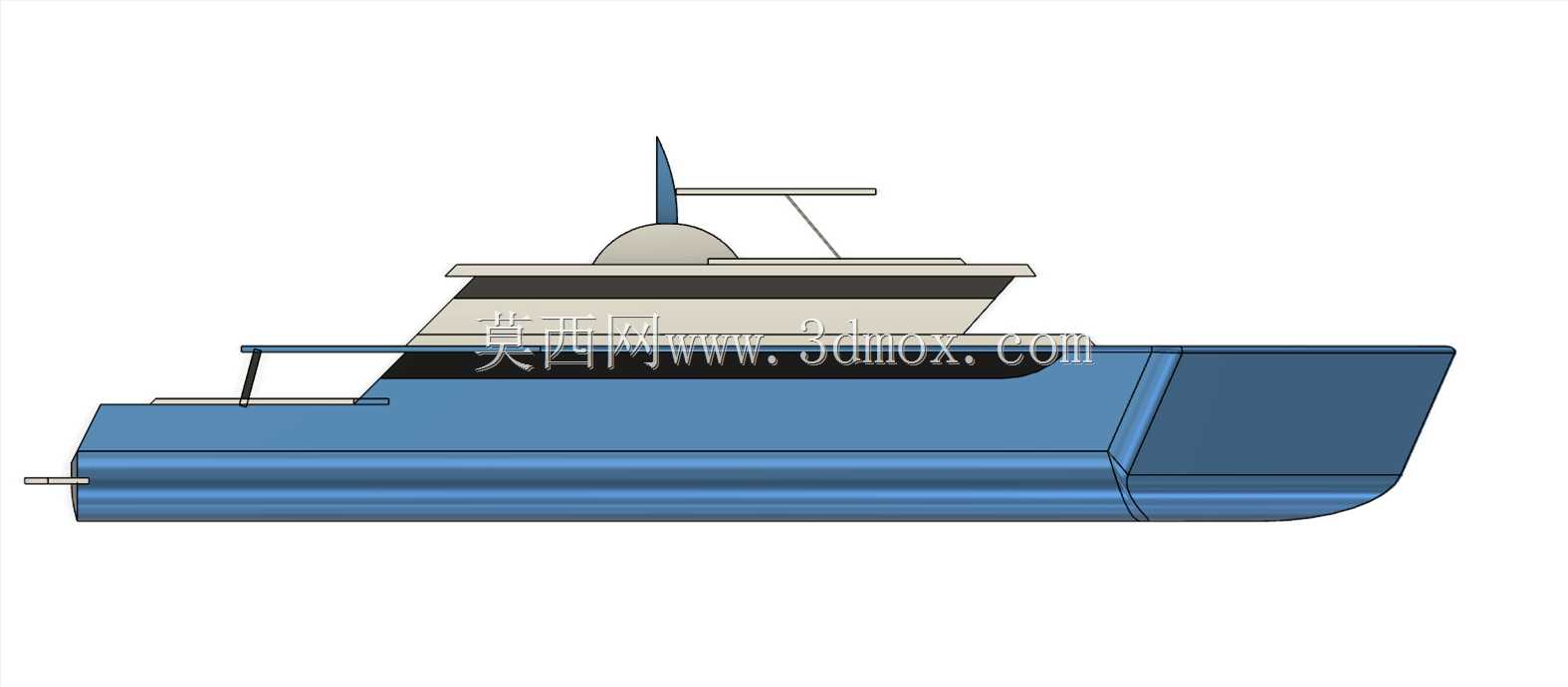

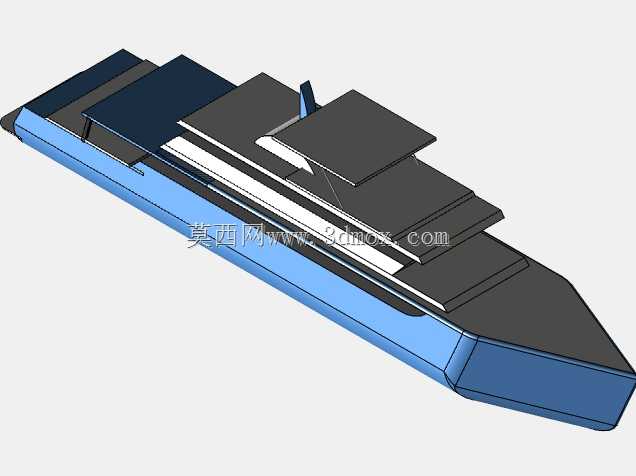

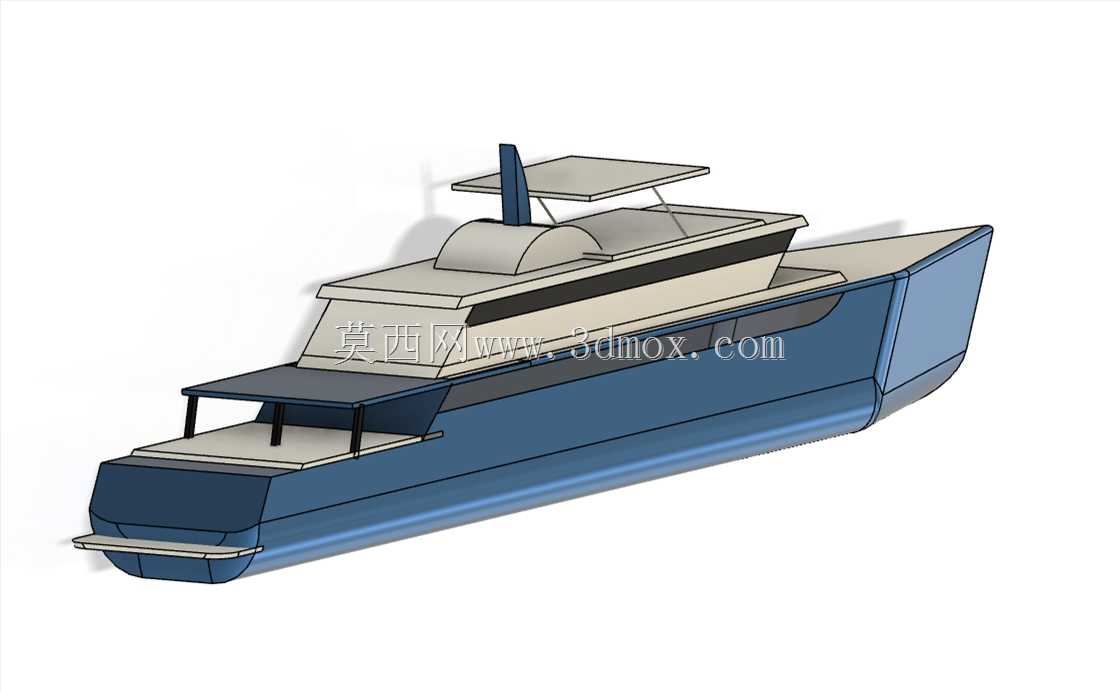

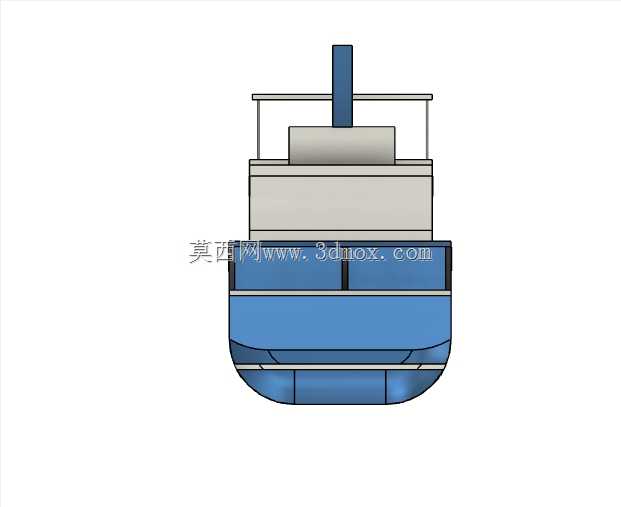

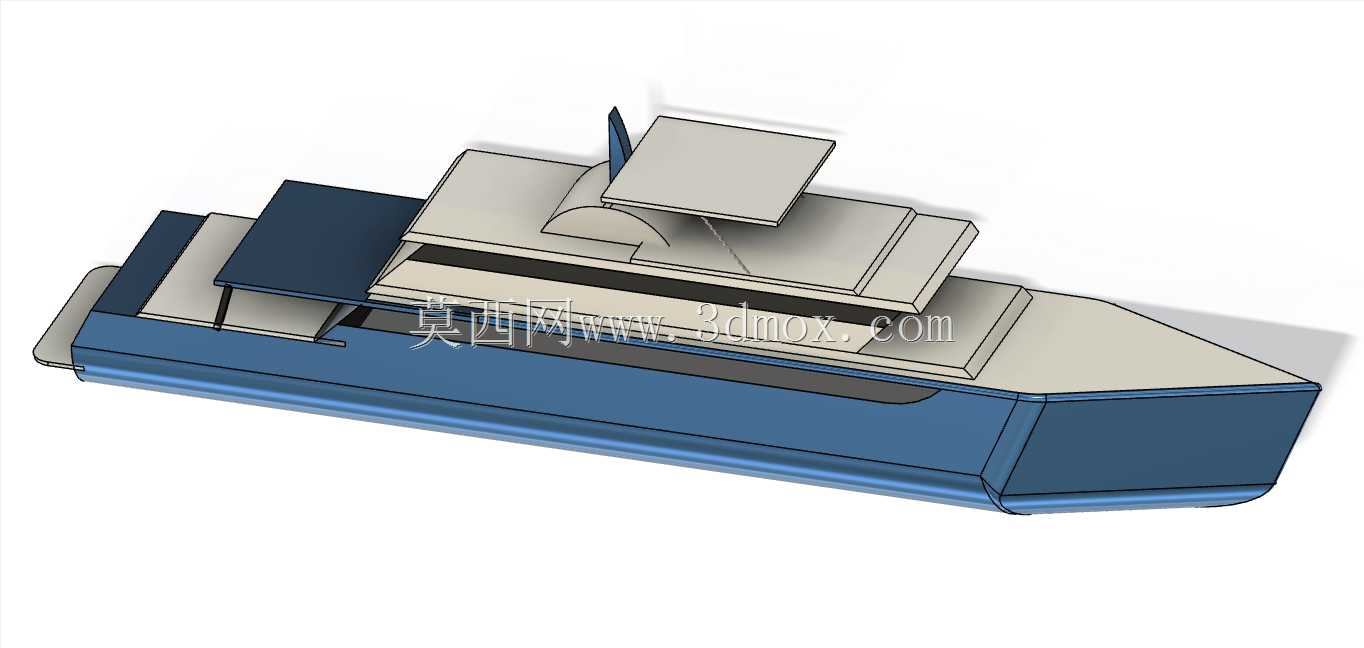

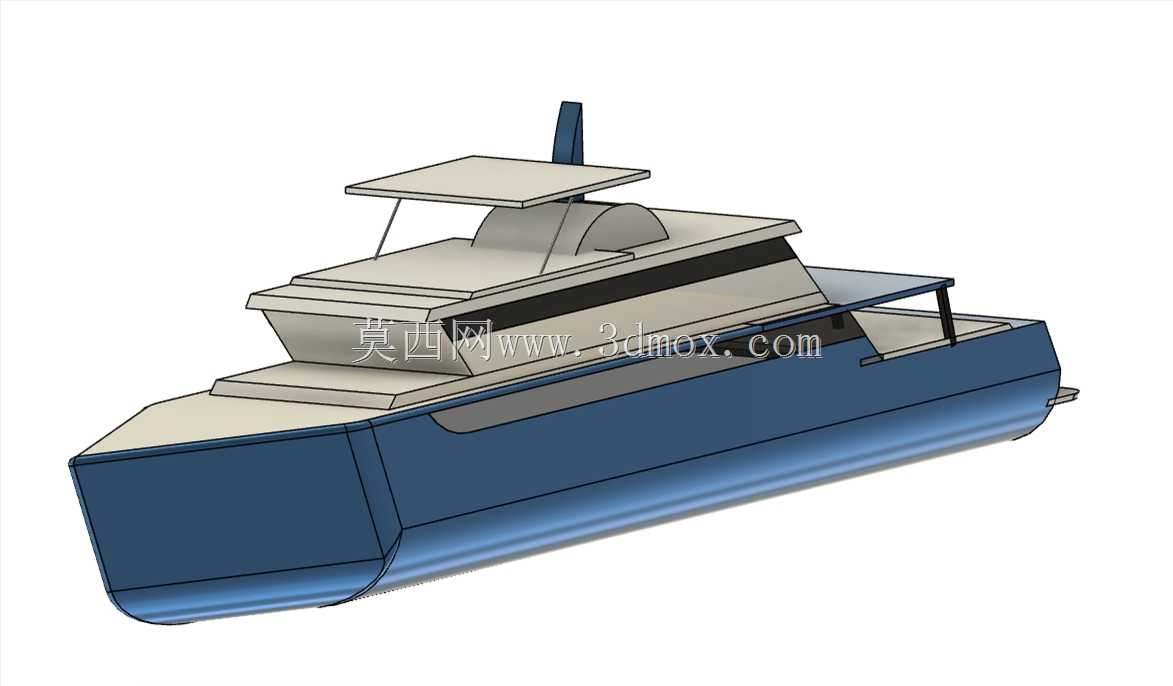

这款小型双体游艇的设计，最初是瞄准近岸休闲观光、私人短途出海的使用场景做的，区别于大型远洋游艇的重载长续航定位，它的核心用途是承载3-5人完成近海垂钓、岛礁短途通勤、水上休闲聚会这类轻量化水上活动，吃水深度控制在0.6米以内，能适应大部分近岸浅水区、内河平缓航道的通行需求，不会因为吃水过深出现搁浅问题。从功能特性上看，双片体的船体结构相比同尺寸单体船，横向稳性提升了40%以上，高速航行时的横摇幅度大幅降低，哪怕遇到近岸突发的小风浪，船上人员也不会有明显的晃动感，上层建筑做了半封闭的驾驶休闲区设计，前侧预留了开放式的甲板活动空间，尾部可以外挂小型舷外机，最高航速能到18节，满足短途快速通行的需求。做结构设计的时候，最先敲定的是双片体的间距与型线，片体间距设置为1.2米，既保证了横向稳性的冗余，又不会因为整体宽度过大影响靠泊的便利性，船体的型线从船首到船尾做了渐收的折角设计，船首的破浪倾角设置为32度，能有效降低航行时的兴波阻力，减少高速航行时的浪花飞溅。建模阶段是在Fusion360里完成的，第一步先导入参考的侧视轮廓图，用样条曲线勾勒出船体的侧视、俯视轮廓基准线，搭建好整体的线框骨架，先做单侧片体的曲面建模，通过放样、曲面修剪把单片体的外曲面做顺，重点检查船首折角处的曲面曲率连续，避免出现不光顺的折痕影响水动力性能，单侧片体做完后镜像生成另一侧，再搭建中间的连接甲板结构。上层建筑的建模是在船体主甲板的基准面上做的，先确定驾驶舱的高度，保证舱内站立净空达到1.9米，顶部的雷达架做了简化的一体化设计，减少突出构件带来的风阻，船舷两侧的护栏用薄壁拉伸加圆角处理，所有外露的构件边缘都做了R3以上的圆角，避免尖锐边角带来的安全隐患。建模过程中同步核对安装边界，外挂舷外机的尾板安装面做了加厚处理，厚度达到25毫米，能承受15马力舷外机的振动载荷，甲板上的座椅固定位提前预留了安装孔位的基准，后期做结构深化的时候可以直接匹配标准件的安装尺寸，整个船体的外形总长控制在6.8米，总宽2.6米，这个尺寸刚好能适配大部分小型游艇码头的泊位，不需要特殊的停靠设施，日常用普通的拖车就能完成陆地上的转运，不需要办理超宽运输的相关手续。
