海钓渔轮施法控制器结构设计

这款结构件主要面向岸基海钓场景设计，解决传统纺车轮、鼓轮抛投时出线速度不受控导致的炸线、线组灼伤手指、抛投距离受限等实际问题，属于渔轮卷线机构的外置附加控制组件。从结构设计逻辑来看，整体采用夹装式安装思路，无需对原有渔轮主体进行打孔、切削等破坏性改装，通过两个平行的圆柱导向轴与夹座配合，可适配市面上多数常规尺寸的纺车轮拾线盘，安装时只需松开夹座侧的锁紧螺钉，将组件卡在拾线盘基座上，调整导向轴与线杯出线口的同轴度后锁紧即可，安装边界预留了3mm的调节间隙，可兼容线杯直径在45mm-65mm区间的主流岸钓渔轮。

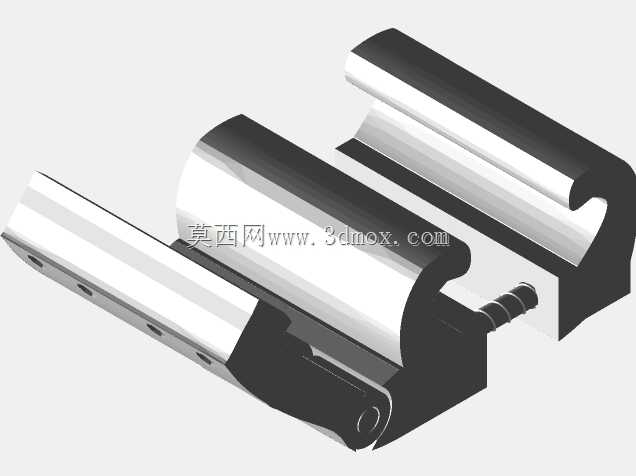

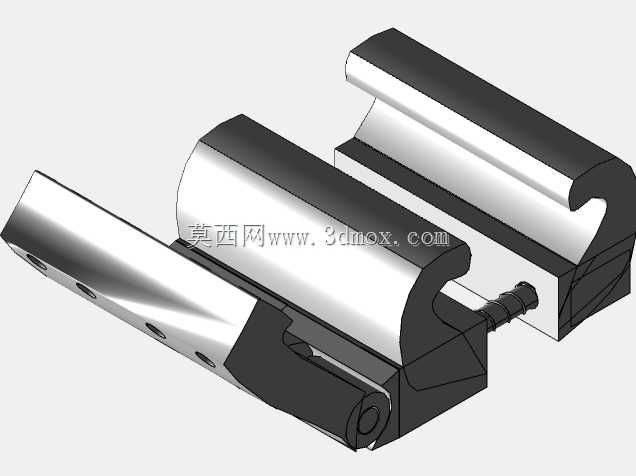

建模过程中优先完成核心功能件的参数化搭建：首先绘制夹座的基体特征，以拾线盘的安装基准面为草图平面，拉伸得到夹座的主体块，在夹座上开出两个同轴的导向孔，用于安装出线导向辊，导向辊采用两端带轴肩的圆柱结构，表面做抛光处理减少鱼线摩擦阻力，辊子与夹座之间预留0.1mm的转动间隙，保证出线时辊子可随鱼线移动自由转动，避免鱼线磨损。核心的减速滑阀结构设计在夹座侧方，采用弧形摩擦块与拾线盘边缘接触的结构，摩擦块的弧度与拾线盘外圆完全匹配，接触面上开有0.5mm深的储脂槽，填充阻尼脂后可提供稳定的线性阻尼，抛投时手指无需直接接触高速移动的鱼线，只需按压控制器外侧的触发拨片，即可通过内部的杠杆结构推动摩擦块压向拾线盘，实时调整卷线轴的转动速度，从根源上避免线速度过快导致的炸线问题。

建模时先完成所有零件的单独建模，再进入装配环境添加配合关系：导向辊与夹座添加同轴配合与轴向限位配合，摩擦块与夹座添加滑动配合，杠杆拨片与夹座添加铰接配合，弹簧复位结构添加轴向压缩的限位配合，装配完成后进行干涉检查，确保各活动部件在全行程内无卡滞、无干涉。整体外形采用流线型过渡处理，夹座的边角全部做R2圆角处理，避免使用时划伤钓手手部，外露的拨片表面做防滑纹理处理，即使手上沾有海水、鱼黏液也能稳定操作。实际使用中，该组件可帮助钓手精准控制出线速度，在抛投远投钓组时可有效提升抛投距离，同时避免高速鱼线割伤手指，尤其适合夏威夷岸钓、滩钓这类需要远投作钓的场景，针对大型鱼种作钓时，也可辅助控线，减少溜鱼过程中线组紊乱的概率。
