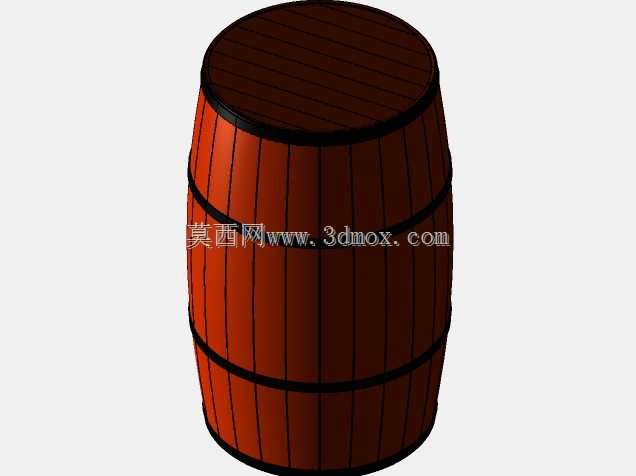

直径1000高1600储酒橡木桶三维结构

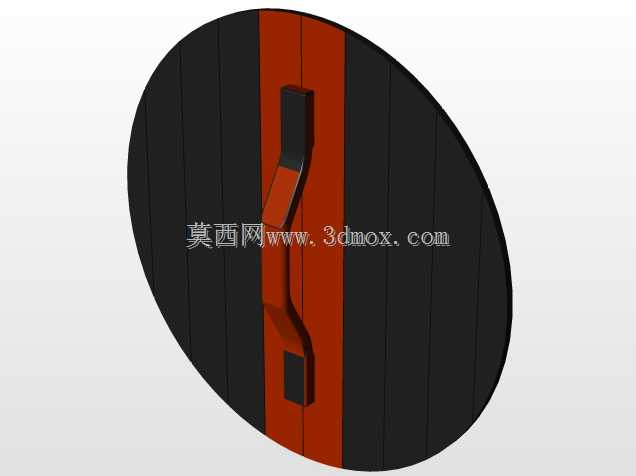

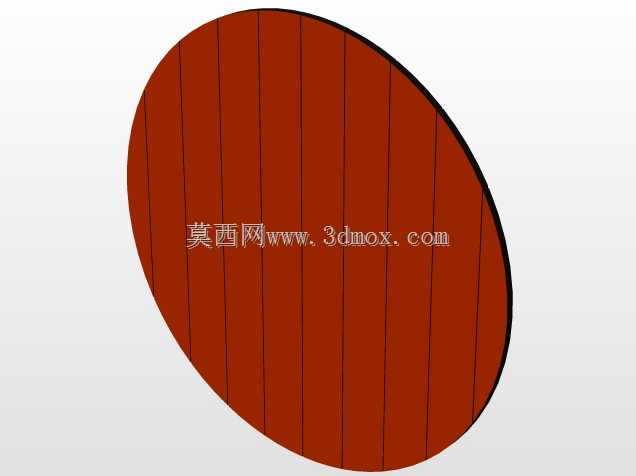

这类鼓形木桶最早在酒类酿造、储运场景中普及，现在也常作为文创装饰、餐饮空间陈设部件使用，实际生产中既要满足储液密封要求，也要兼顾传统木桶的外观质感。建模前先梳理结构逻辑，整个桶身由多块带弧度的桶板拼接而成，中部外鼓、上下收窄的轮廓是核心特征，搭配三道环形桶箍实现桶板的压紧固定，上下端配合圆形桶盖完成整体密封。确定外形尺寸时，以直径1000mm、总高1600mm为边界基准，先在草图中绘制桶身的单侧母线轮廓，注意桶身弧度的过渡要平滑，避免出现折线拐点导致拼接后桶板贴合不严。使用Autodesk Inventor建模时，先通过旋转特征生成桶身的整体基体参考，再拆分单块桶板的截面轮廓，通过圆周阵列完成所有桶板的排布，阵列时要预留桶板拼接的微小间隙，模拟实际木工拼接的公差余量。桶箍部分单独绘制环形截面，沿桶身外轮廓的引导线扫掠生成，注意三道桶箍的位置分别对应桶身上部、中部、下部的受力点，中部桶箍直径最大，上下两道桶箍随桶身收窄直径依次减小，保证桶箍能完全贴合桶板外壁提供足够的箍紧力。上下桶盖采用嵌入式结构设计，在桶身上下端的内侧绘制卡槽轮廓，桶盖边缘做对应的倒角处理，保证装配后不会出现漏液缝隙。实际应用中，这类尺寸的木桶单桶可容纳近一吨的液体，多用于酒厂原酒储存、陈化工序，桶板选用橡木材质时还能为酒液提供特有的风味物质交换，建模时还原的鼓形结构一方面是传统工艺的传承，另一方面鼓形轮廓在搬运时可以通过滚动实现短距离移位，相比直筒容器更方便厂区内的转运调整。建模过程中要注意桶板的纹理方向排布，虽然结构建模不需要做纹理渲染，但结构设计时要顺着木材的纤维方向排布桶板，降低长期储液时桶板变形开裂的概率。桶箍的连接结构在建模时预留了卡扣位，对应实际生产中铁箍的锁紧结构，方便后期装配时调整箍紧力度，随着木材使用过程中的干缩湿胀，可以通过收紧桶箍保证密封性能。整个模型的装配边界严格控制在直径1000mm、高度1600mm的范围内，没有超出尺寸的外凸结构，方便在仓储场景中并排堆叠布置，提升空间利用率。
